TEleRel: Spolehlivá a odolná koaxiální VF relé

DPS 5/2024 | Články
Autor: Telemeter Electronic
telerel_úvod WEB.jpg

TEleRel představuje širokou škálu koaxiálních VF relé, která jsou známá svou robustností, spolehlivostí a odolností. Tato relé jsou ideální pro náročné aplikace, včetně vojenských, díky jejich vysoké odolnosti vůči vibracím a extrémním teplotním podmínkám.

Klíčové vlastnosti a výhody

Široká škála konfigurací: TEleRel relé jsou k dispozici v různých konstrukčních konfiguracích, od jednoduchých SPST (Single Pole Single Throw) přes SPDT (Single Pole Double Throw) až po složitější DPDT (Double Pole Double Throw) a SP18T (Single Pole 18 Throw) přepínače. Tato flexibilita umožňuje jejich použití v široké škále aplikací.

Vynikající výkonové parametry: TEleRel relé se vyznačují pozlacenými kontakty, které zajišťují rychlé přepínání (<15 ms) a nízký útlum při sepnutém stavu (<0,1 dB při 1 GHz). V rozepnutém stavu je útlum vyšší než 90 dB při 1 GHz a VSWR je 1,1:1. Tyto parametry zaručují vysokou kvalitu přenosu signálu.

Dlouhá životnost: Standardní životnost relé TEleRel je minimálně 1 milion spínacích cyklů, přičemž některé modely mohou dosáhnout až 5 milionů cyklů. Dlouhodobé testy prokázaly, že relé může vydržet až 10 milionů cyklů při zachování stabilních parametrů, což svědčí o jejich vysoké spolehlivosti.

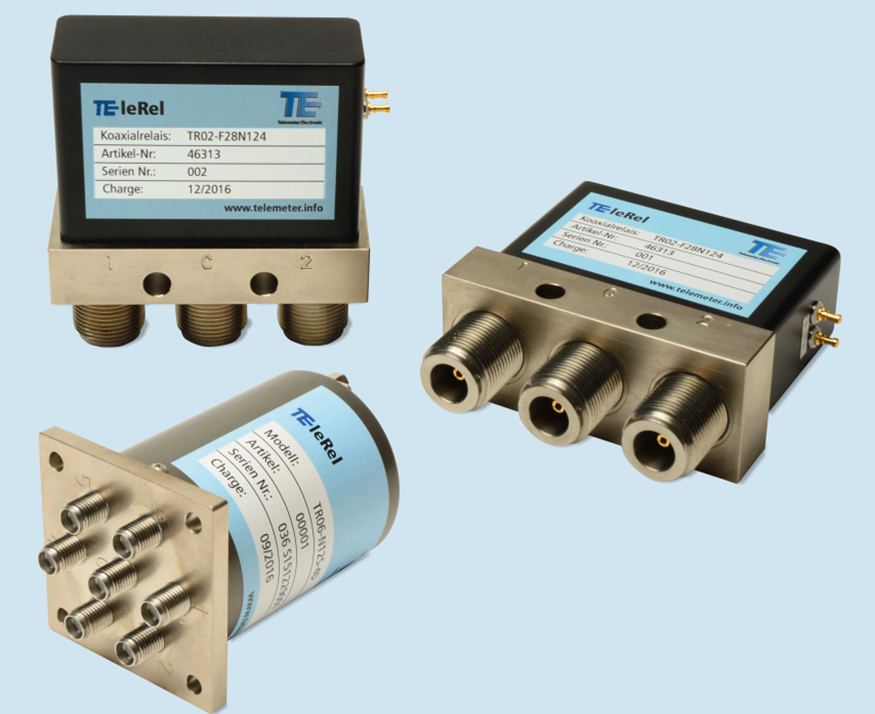

Obr. 1 Ukázka standardních VF relé s N a SMA konektory (zdroj: Telemeter Electronic)

Odolnost vůči vibracím a nárazům: Mechanická konstrukce relé zajišťuje odolnost vůči vibracím až 10 G RMS v rozsahu 20 - 2000 Hz a nárazům do 50 G. Tato vlastnost je klíčová pro vojenské a průmyslové aplikace, kde je spolehlivost v náročných podmínkách nezbytná.

Široký teplotní rozsah: Relé TEleRel jsou navržena tak, aby fungovala v teplotním rozsahu od -25 °C do +65 °C, přičemž volitelně lze teplotní rozsah zvýšit do extrémních podmínek od -55 °C do +85 °C.

Specifické technické parametry

  • Logika spínání: dostupné možnosti zahrnují failsafe, latching, normally open s možností TTL, self cutoff, přepěťovou ochranou a BCD
  • Impedance: 50 Ω
  • Ovládací napětí: volitelně v rozmezí 12 až 28 VDC.
  • Frekvenční rozsah: od DC až do 67 GHz, s volitelnou horní hranicí frekvence
  • Konektory: SMA, N, TNC, SC, 2,92mm a 2,4mm konektory

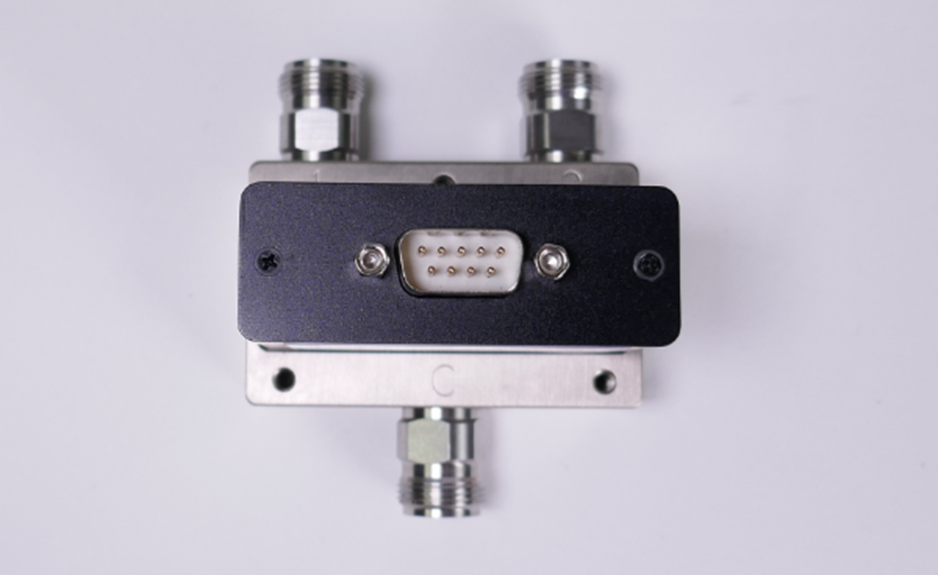

Obr. 2 Ukázka stranového relé s N konektorem a D-SUB konektorem pro ovládání (zdroj: Telemeter Electronic)

Aplikace a přidaná hodnota

TEleRel koaxiální VF relé jsou ideální pro širokou škálu aplikací včetně telekomunikací, vojenských systémů, testovacích a měřicích zařízení. Díky kombinaci vynikajících technických parametrů, příznivé ceně a rychle dostupnosti jsou tyto komponenty atraktivní volbou pro odborníky v oblasti VF technologií.
