Osciloskopy sice mívají operační systém, výkonné procesory, obrovský displej a třeba i shodné periférie, stále se však předně jedná o měřicí techniku a žádné počítače v tom pravém slova smyslu. Je to dobře nebo špatně?
Stranou od hardwaru osciloskopu

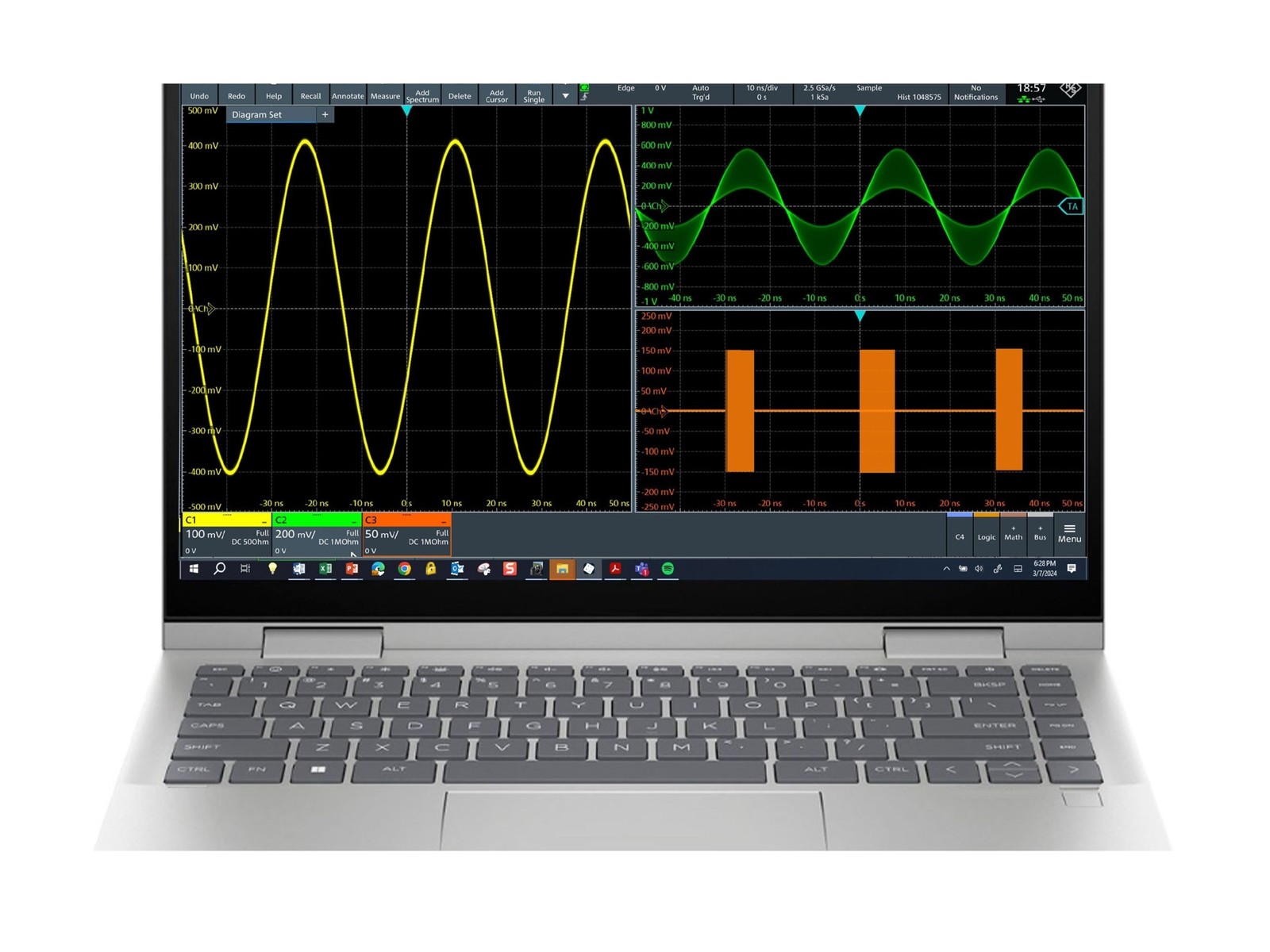

Z pohledu společnosti Rohde&Schwarz bychom funkce, spojované s osciloskopy, měli každopádně umět řešit i na klasickém počítači, klidně v jeho přenosné podobě. Takové pracovní prostředí zde totiž bývá často nejen efektivnější, ale také praktičtější. Známý výrobce měřicí a testovací techniky proto začátkem letošního roku přišel s novým softwarovým řešením celého problému – inovativní aplikací R&S® nazvanou „ScopeStudio“. V době přípravy tohoto článku patřily mezi podporované přístroje nejnovější osciloskopy R&S® hned ve třech řadách: MXO 4, MXO 5 nebo též MXO 5C. Co to bude pro techniky, jednotlivé uživatele, ale také celé vývojové týmy aktuálně znamenat?
Poplatně novému PC softwaru lze nyní pohodlně, a zejména efektivně, sledovat, analyzovat, zdokumentovat, a nakonec i vzájemně sdílet výsledky osciloskopických měření a importovat přitom průběhy nebo rovnou celé relace, pokud jde o mix zachycených dat či nastavení samotného přístroje. Následná měření nebo analýzy pak budou samozřejmě odrážet možnosti výše zmiňované řady stále relativně nových osciloskopů MXO. Jejich „pětková“ série s 12bitovým A/D převodníkem je kupříkladu vybavena displejem s úhlopříčkou 15,6 palce a jako první zde nabídla osm kanálů. Analogových vstupů může být i polovina, zatímco si dále volitelně přidáme 16 kanálů číslicových. Z pohledu šířky pásma je k dispozici 350 MHz, 500 MHz, 1 GHz nebo též 2 GHz, přičemž pro varianty MXO58 se nabídka dále rozrostla o nižších 100, resp. 200 MHz. Nejvyšší vzorkovací rychlost pro dva kanály pak v reálném čase činí 5 GS/s, u čtyřech analogových vstupů zase max. 2,5 GS/s.
Co když ale uživatelé o žádný displej na svém přístroji nestojí – už jen proto, že se s takovým zařízením ve finální aplikaci jednoduše „nevejdou“ nebo jindy zase potřebují do omezeného prostoru dostat ještě větší počet kanálů? Výrobce v takovém případě nabízí osciloskopy do stojanu řady MXO 5C, připomínající svou výbavou až nápadně výchozí modely, u kterých se poplatně výšce 2U našlo poprvé místo leda tak pro jednoduchý displej e-ink. Systém proto umí na čelním panelu, hned vedle stavových diod nebo tří portů USB 3.0, zobrazovat IP adresu, verzi firmwaru, ale i další klíčové informace, které se navíc neztratí ani po vypnutí.
Techniku netřeba blokovat
Jak vidno, měřicí technika s logem Rohde&Schwarz si poradí i bez tradičního displeje. Jenže uživatelé mohou nyní díky SW nástroji ScopeStudio pokračovat v práci dokonce i bez výše zmiňované techniky. Řešení pochopitelně nemusí vyhovovat úplně každému, nicméně alespoň ve třech ohledech stojí rozhodně za zmínku. Díky takové aplikaci zůstane osciloskop volně přístupný pro jiné uživatele; k prohlížení nebo analýze dříve získaných informací jej totiž jednoduše nepotřebujeme. Počítačové nástroje nám zároveň zaručí efektivnější způsob dokumentace a také rostoucí produktivitu, včetně kvality výstupů – obrázků, poznámek apod. Získané výsledky měření pak mohou výzkumné a vývojové týmy konečně ještě lépe sdílet se všemi okolo sebe. A v případě různých partnerů, dodavatelů či klientů samozřejmě i na dálku.

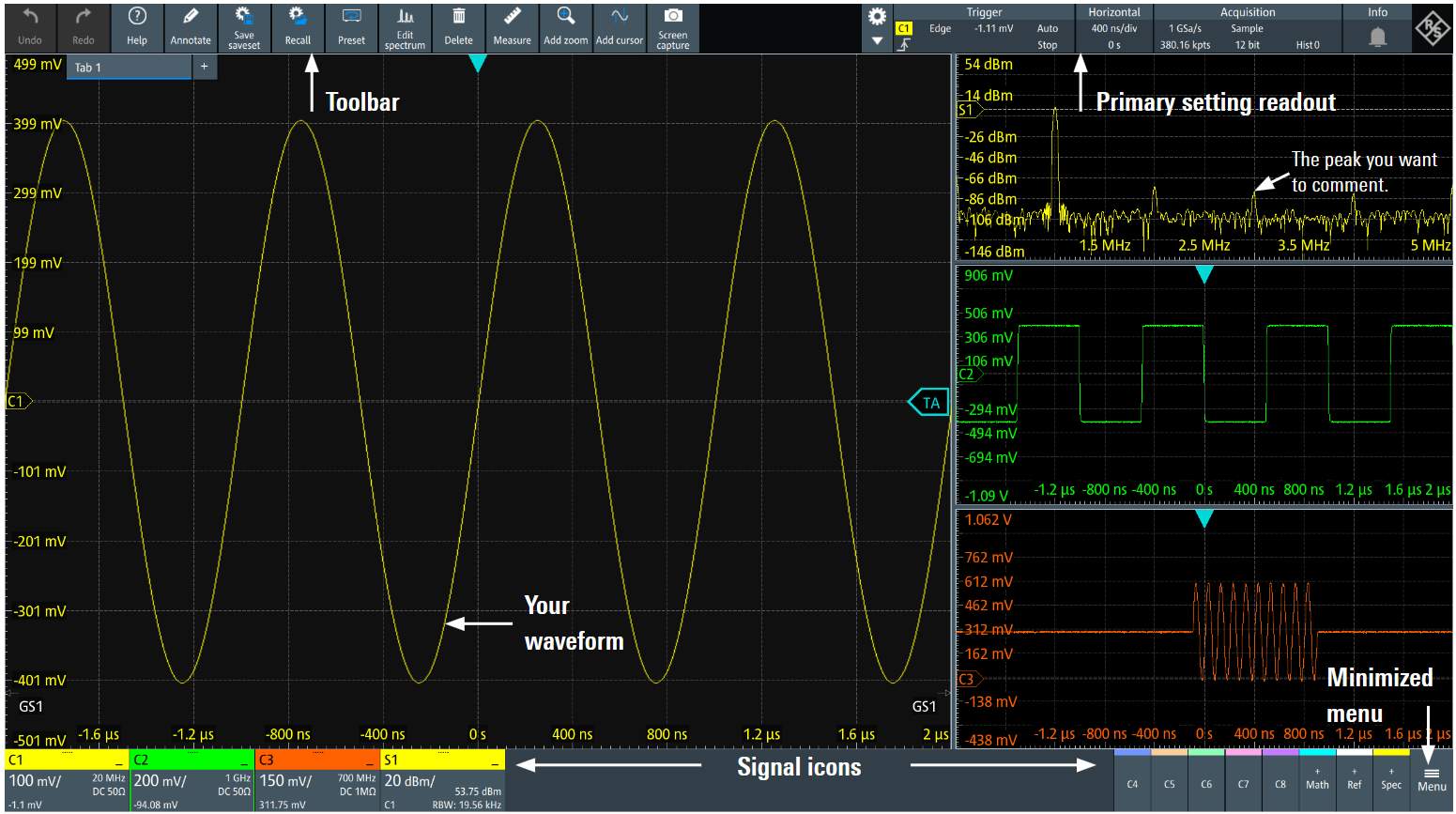

Ke standardním funkcím aplikace ScopeStudio, běžící pod 64bitovými OS Windows 10 či 11 s min. 8 GB RAM, zařadíme R&S® SmartGrid, kurzory, čtyřicítku automatických měření, matematické funkce, filtry nebo např. zobrazování spektra signálů z časové oblasti. Pokud jde o sériové sběrnice, výrobce rovněž slibuje možnou podporu při dekódování protokolů (I2C, I3C, SPI, UART / RS-232 / RS-422 / RS-485, CAN, CAN FD, CAN XL, LIN, ARINC429, MIL-STD-1553, SPMI, 10BASE-T1S, 100BASE-T1, QUAD-SPI, SENT, RFFE). Za licenci jinak zaplatíte již od 635 eur. Stojí za zmínku, že mezi dvanácti jazyky nechybí ani čeština.
