Nový produkt GW – série GDS-3000

DPS 1/2011 | Články
Autor: Ing. Přemysl Hejduk, Micronix

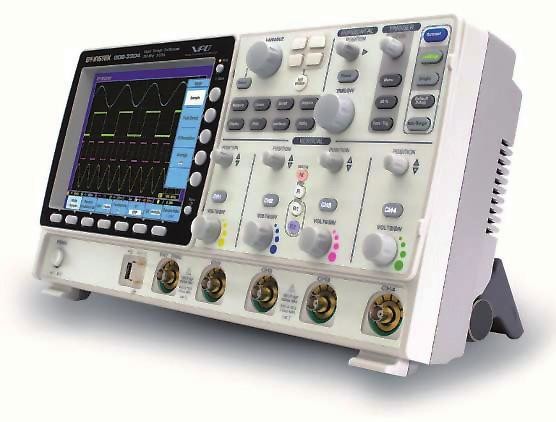

Firma Goodwill, která je svými produkty již několik let úspěšně etablovaná na Českém a Slovenském trhu měřicí techniky, vyvinula novou sérii digitálních paměťových osciloskopů. Jedná se osciloskopy se šířkou měřitelného pásma od 150 do 350 MHz v 2 až 4 kanálovém provedení. Díky vzorkování 5 GSa/s a Visual Persistence Oscilloscope (VPO – držení průběhu na displeji) technologií, zobrazují osciloskopy řady GDS- 3000 pravdivé průběhy a zároveň zachytávají i méně frekventovaně vyskytující se signály jako „glitche“ nebo „runty“ (velmi malé výkyvy) zároveň, aniž by vynechal jediné místo měřeného průběhu.

5 GSa/s vzorkování v reálném čase kombinované s velkou škálou výběrů triggerů nabízí u těchto přístrojů možnost zachycení rychlých a komplexních signálů a zobrazení průběhů se synchronizovanou interpolací.

Nový produkt GW – série GDS-3000 1.jpg

V ekvivalentním čase se pak dosahuje rychlosti vzorkování 100 GSa/s (s rozlišením 10 ps), čímž je k dispozici průběh pro velmi přesnou rekonstrukci periodických průběhů a díky tomu nedochází ke zkreslení při softwarové interpolaci.

Na 8" LCD SVGA s 800×600 bodovým rozlišením se kvalitně zobrazují nakumulované mnohonásobné průběhy signálu, on-screen menu, informace o nastavení a přidružené informace o měření, které společně vytvářejí podmínky k přehlednému měření.

Pozoruhodná funkce u této řady je „Split-Screen“ (rozdělení displeje), která umožňuje každý vstupní kanál ovládat nezávisle s jiným nastavením a zobrazením měřeného průběhu. To nabízí uživateli flexibilitu použití GDS-3000 jako multi-scope v jednom DSO. Ty nejvýznamnější funkce a parametry nyní zdůrazníme v následujících jednotlivých odstavcích:

5 GSa/s vzorkování a VPO technologie

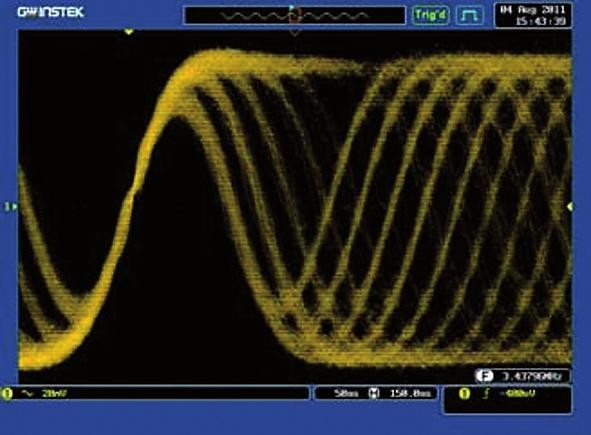

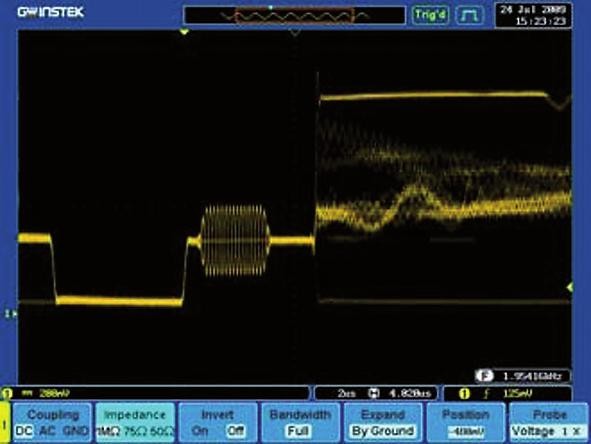

GDS-3000 přijímá VPO signálový processing pro zvětšení výkonu při zobrazení průběhů signálů ve velké stupnici šedi. FPGA paralelní processing, namísto konvenční architektury mikroprocesorů, je v GDS-3000 aplikován, aby podstatně zvýšil rychlost zpracování dat a tímto je zvýšena i rychlost aktualizace dat na displeji. Tato technologie umožňuje sérii GDS-3000 zobrazovat průběhy v rozmanitých stupnicích šedi odvozených od právě vyskytujících se frekvencí, podobně jako je tomu u klasického analogového displeje.

VPO obsahuje trojrozměrná data o průběhu signálu, včetně amplitudy, času a intenzity pro každý bod průběhu, což nabízí větší rozsah použití informací o signálu, než u běžného digitálního osciloskopu. Vysokorychlostní zpracování dat za použití VPO technologie umožňuje signálovou analýzu rychlých a náhlých dějů jako například video, jitter (náhlé přebíhání signálu), glitche a runty.

Nový produkt GW – série GDS-3000 2.jpg

Nový produkt GW – série GDS-3000 3.jpg



Jak již bylo zmíněno, hlavní výhodou GDS-3000 série je maximální vzorkovací rychlost 5 GSa/s, které GDS-3000 nadřazuje nad běžné ekvivalentní osciloskopy, které jsou v dnešní době na trhu a které mají maximální vzorkovací rychlost 2,5 GSa/s.

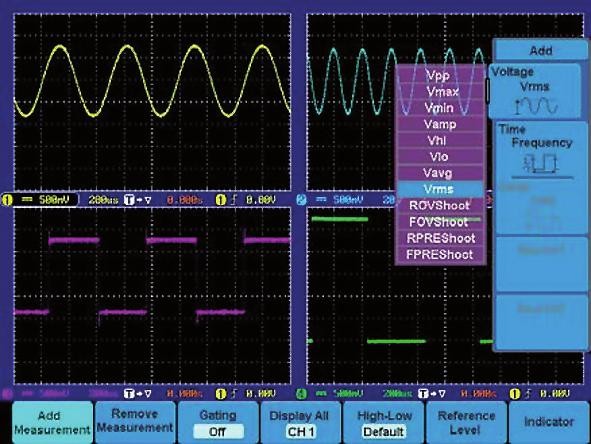

Unikátní split-screen

Toto je rovněž zajímavá funkce, která nabízí zpracovávání každého vstupního signálu nezávisle s příslušným nastavením a zobrazením průběhu signálu. Časová základna, vertikální citlivost a výběry triggerů mohou být prováděny na každém kanálu odděleně a průběh každého vstupního signálu může být zobrazen na jakémkoliv místě displeje. Tato funkce, která by se dala nazvat „téměř 4 DSO v 1“, je užitečná pro aplikace, které potřebují současně „vidět“ detaily více průběhů s rozdílnou charakteristikou. 8 palcový LCD s vysokým rozlišením činí split-screen příjemným na pohled s možností zpracování komplexních signálů.

Nový produkt GW – série GDS-3000 4.jpg

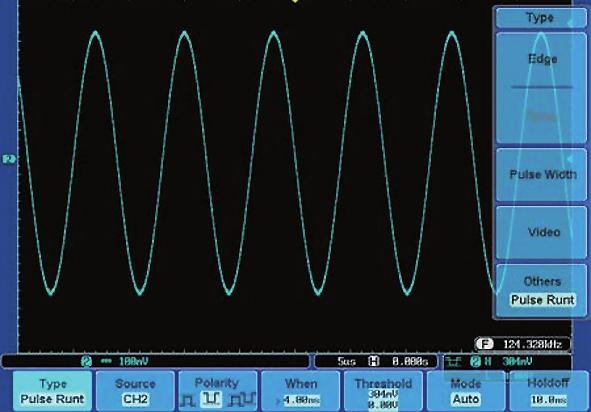

Kompletní sada triggerových funkcí

Nový produkt GW – série GDS-3000 5.jpg

Mimo trigger reagující na hrany, GDS- 3000 nabízí rozličné triggerové funkce zahrnující video, spouštění šířkou pulzu, runty, náběžnou a sestupnou hranou (s možností definovat délku hran), alter-nativní spouštění, časově zpožděné spouštění, spouštění zpožděné události a spouštění v módu „Hold-off“.

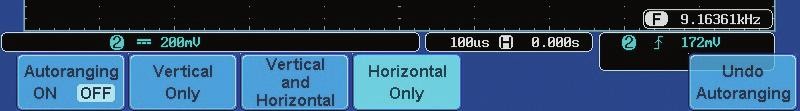

Automatická změna rozsahů jak pro časovou základnu, tak i vertikální osu

Automaticky se přestavuje časová základna, eventuálně i vertikální osa zobrazovaného průběhu, pokud se frekvence nebo amplituda vstupního signálu změní. Tato funkce nabízí uživateli „pohodlí“ v tom, že DSO vždy zobrazuje průběh v přijatelném měřítku, sledujíce změny amplitudy a frekvence vstupního signálu. Funkce je zejména dobře využitelná, pokud chce uživatel testovat signál pomocí sondy ve více měřicích bodech v obvodu, který má různé frekvence a amplitudu.

Nový produkt GW – série GDS-3000 6.jpg

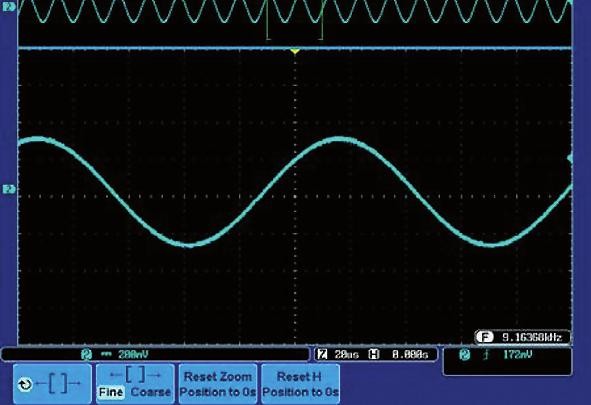

Duální displej se zoomem

Je další funkcí umožňující zobrazení základního průběhu a zvětšenou část vybraného místa průběhu zároveň. V módu „Zoom“ je možné vybrat si pozici okna s přiblíženým průběhem tak, aby to nevadilo v pozorování základního průběhu. Pro rychlý a přesný pohyb „zoom“ okna pomáhá mód „coarse“, který slouží pro hrubý pohyb okna, zatímco mód „fine“ nabízí přesné urovnání okna s větší citlivostí.

Nový produkt GW – série GDS-3000 7.jpg

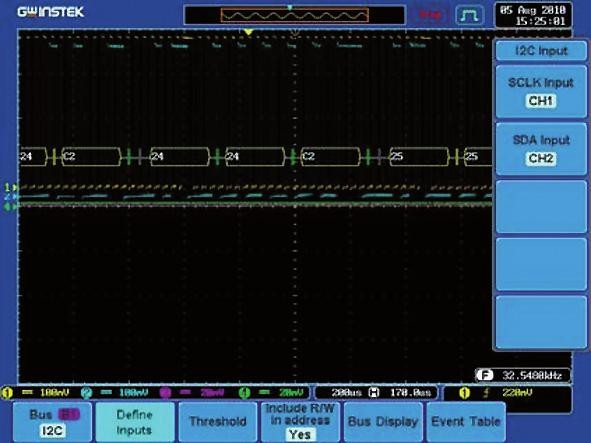

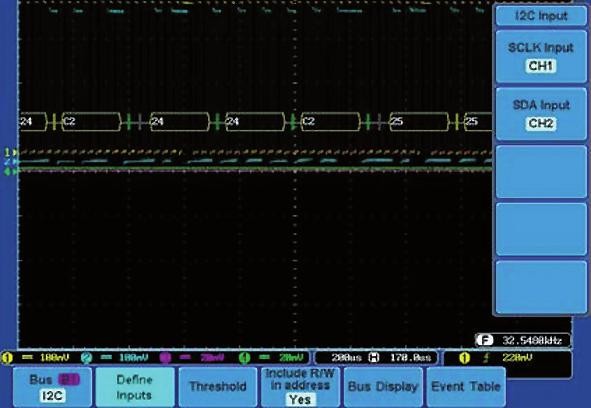

Práce se sériovou linkou – triggering a dekódování (volitelné)

Práce s technologií sériové linky je v různých aplikacích hojně využívána. Její analýza je pak potřebná při sledování komunikace v sériových portech. GDS-3000 umožňuje přesné spouštění a analýzu dat, kontrolního signálu a přidružených pulzních průběhů vyskytujících se v sériové komunikaci. Pomocí GDS-3000 lze tedy provádět komplexní analýzu, spouštění a dekódování nejvíce používaných sériových rozhraní, včetně I2C, SPI a UART. Bez nutnosti ztrácet čas studiem funkce daného komunikačního protokolu je možné pozorovat výstupní data. Stačí pouze správně nastavit spouštění.

Nový produkt GW – série GDS-3000 8

Software pro analýzu napěťových zdrojů (volitelný)

Tento software obsahuje čtyři měřicí funkce zahrnující měření kvality energie, harmonických analýz, zvlnění a nárazových proudů.

Měření kvality elektrické energie umožňuje měření napětí, proudu, frekvence, energie a jiných parametrů vztahujících se k určení kvality elektrické energie.

Funkce harmonické analýzy provádí ohodnocení zkreslení průběhu elektrické energie a předkládá testovací data pomáhající při designu a kontrole kvality. Tato funkce souhlasí se standardem IEC 61000-3-2.

Nový produkt GW – série GDS-3000 9.jpg

Funkce měření zvlnění, která získává data o zvlnění a šumu, který se ve stejnosměrném signálu vyskytuje, slouží pro hodnocení kvality stejnosměrných zdrojů.

Měření nárazových proudů je použito k měření přechodových dějů (napěťových špiček) při spouštění zdrojů, které mohou vést k poškození zařízení nebo obvodu.

Software s možností rozšíření aplikací

Nový produkt GW – série GDS-3000 10.jpg

Série GDS-3000 umožňuje budoucí instalaci doplňkových aplikací do uživatelova přístroje. Tímto je docíleno otevřeného prostředí pro volitelný upgrade softwaru a dodatečné vestavění nových funkcí, kdykoliv to bude uživatel potřebovat. Flexibilita softwarové instalace udržuje DSO vždy aktualizovaný.

Podpora různých druhů rozhraní

Dva vysokorychlostní USB 2.0 porty umístěné jak na čelním, tak i zadním panelu je možné použít pro snadný přístup k uloženým datům. Na zadním panelu je USB port sloužící pro tisk přes kompatibilní tiskárnu a její dálkové ovládání.

Rozhraní RS-232 a LAN jsou nabízeny jako standard pro systémovou komunikaci a ATE aplikace.

SVGA video výstup umožňuje přenos snímků z displeje DSO na externí projektor nebo monitor pro dálkové monitorování.

GPIB-USB adaptér je volitelně k dispozici na čelním panelu pro konverzi rozhraní.

Podrobnosti k tomuto přístroji včetně srovnávací tabulky pro jednotlivé typy zmíněné řady GDS 3000 naleznete na stránkách www.micronix.cz, přímého zástupce výrobní firmy GW v ČR a SR.
