Zařízení pro pájení v parách

Ve srovnání s infračervenými nebo konvekčními pájecími systémy, které se používají ve výrobě a pracují především s horním a spodním teplem, se pájecí systémy s parní fází vyznačují především rovnoměrnějším ohřevem, přesnějším řízením teploty a sníženou oxidací v procesu pájení.

Jak vyplývá z názvu, technika pájení v parách je přímý kontaktní proces, který se provádí ve specifické zóně zahřátých nasycených par. Mezi hlavní výhody pájení v parách patří vynikající přenos tepla na místo, dobrá kontrola teploty nad procesem a minimální oxidace a kontaminace.

Ačkoli doba cyklu může být delší než u konvekčního přetavování, přetavování v plynné fázi poskytuje konzistentní a vysoce kvalitní výsledky. Konvekční přetavování je naopak v průmyslu široce rozšířeno, což usnadňuje hledání techniků s odbornými znalostmi jeho obsluhy.

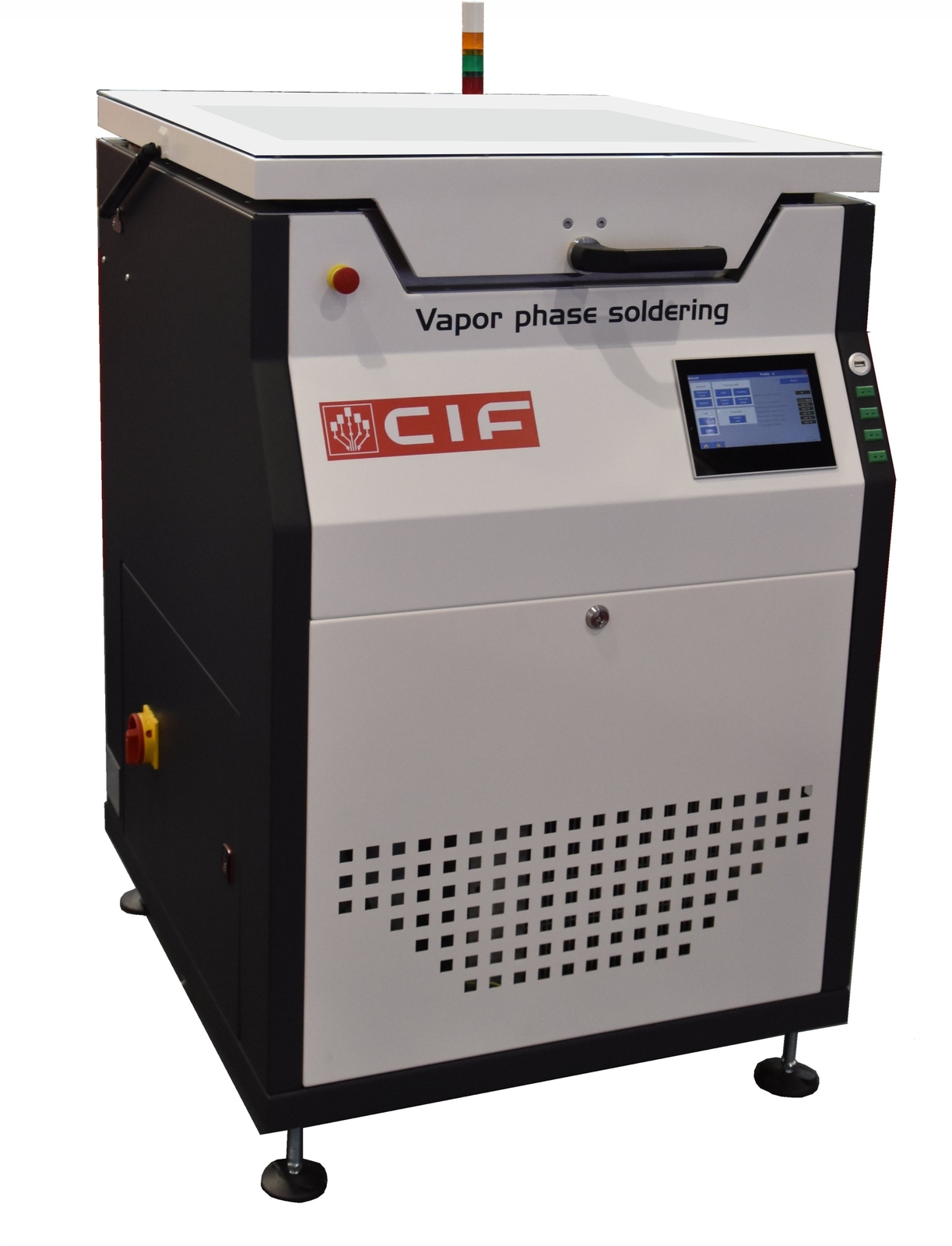

Obr. 1 Zařízení VS500 V

Princip fungování:

Kapalina se zahřeje na bod varu a odpaří. Pára kondenzuje na chladných plochách desky a součástek, což způsobuje přenos tepla a zahřátí na teplotu pájení. V systému pájení v parní fázi se používá inertní médium, které v závislosti na typu média vře při teplotě 200 °C až 260 °C. Kondenzující pára šetrně zahřívá sestavu na maximální teplotu varu. Pájka na sestavě mezitím zkapalní.

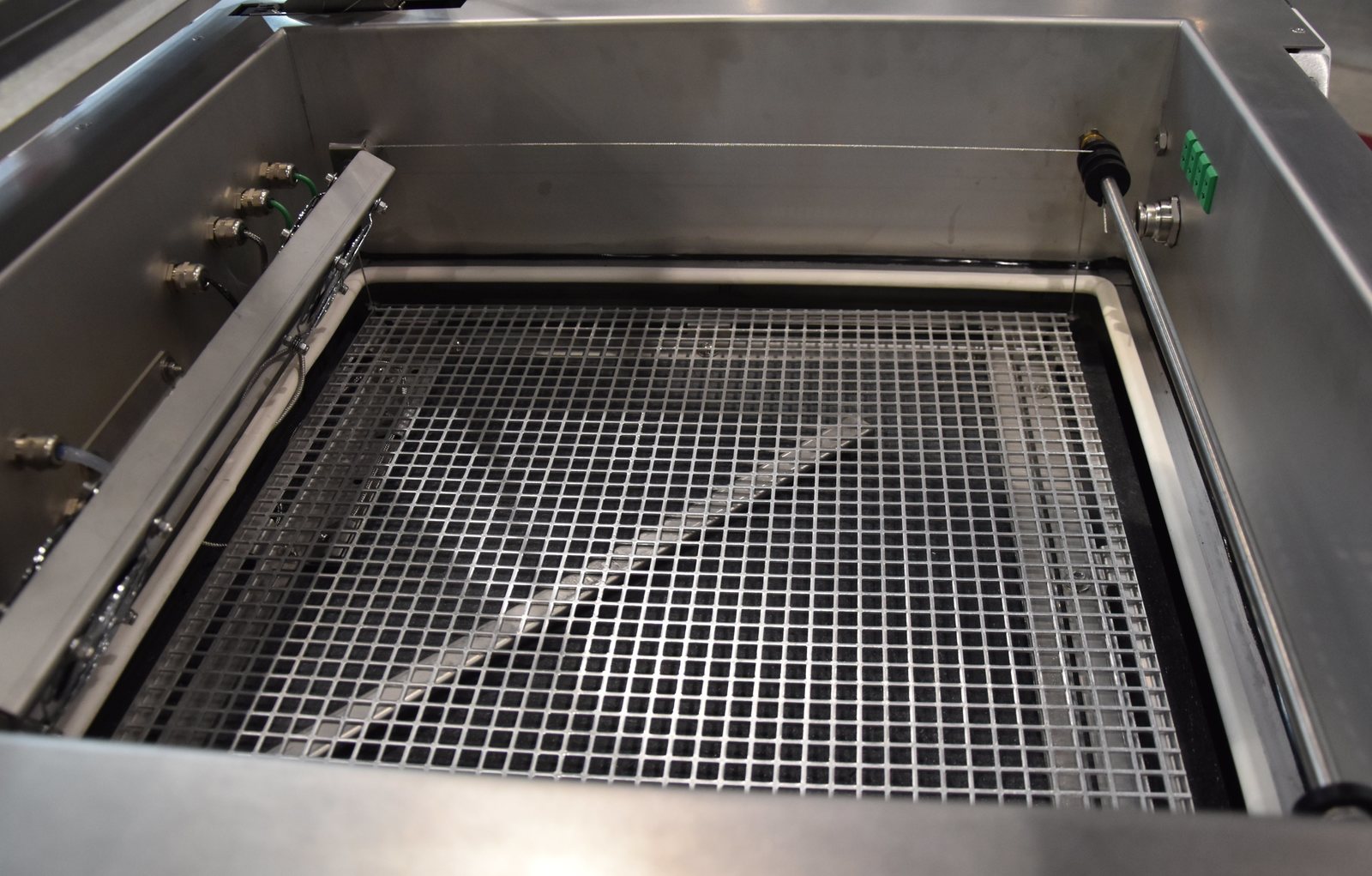

Obr. 2 Pohled do prostoru pájení

Výhody:

• Rovnoměrné zahřívání: Teplota je rovnoměrně rozložena v celé pájecí zóně.
• Bez oxidace: Nasycená pára neobsahuje kyslík, takže nedochází k oxidaci pájených míst.
• Konstantní teplota: Pájecí teplota je dána bodem varu kapaliny, což zaručuje konstantní teplotu.
• Vhodné pro různé součástky: Je možno pájet součástky značně se lišící svou hmotností.

Charakteristiky:

• Maximální rozměry DPS: 500 x 500 x 60 mm
• Maximální hmotnost DPS: 2 kg
• Kapacita média: 5 kg

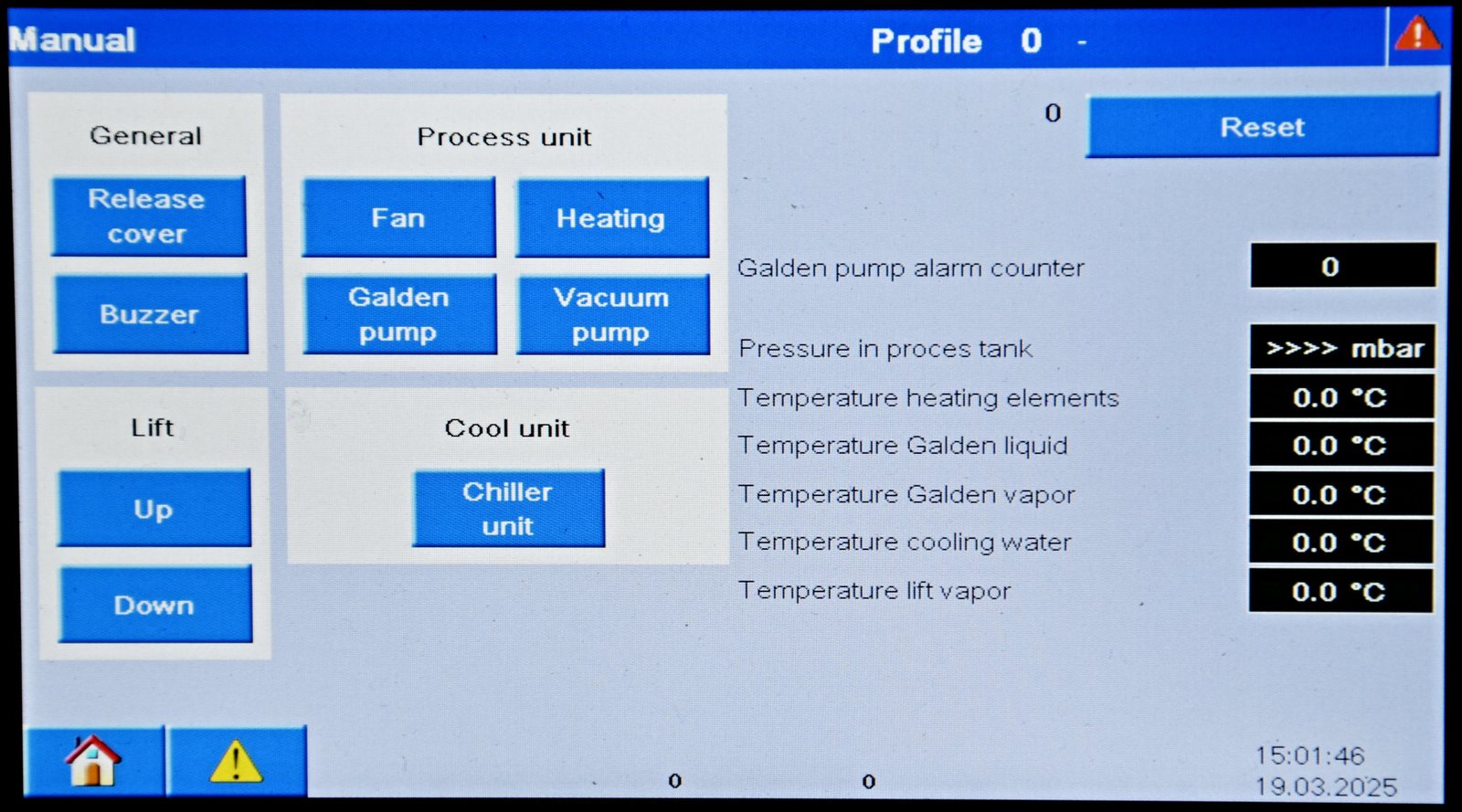

Obr. 3 Základní menu

Závěr:
Poptávka po parní fázi neustále roste díky jejím hlavním výhodám. Vapor Phase se dnes široce používá v řadě aplikací včetně osvětlení, průmyslu, automobilového průmyslu, zdravotnictví a letectví a obrany. Technologie pájení v parách se převážně používala ve vojenských a leteckých aplikacích kvůli požadavkům na vyšší kvalitu a delší životnost.

https://www.abetec.cz/eshop/product/system-pro-pajeni-v-parach-vs-500-v/
