ISABELLENHÜTTE: přesně i s velmi nízkými hodnotami odporu

Firma ISABELLENHÜTTE, partner společnosti CODICO, úspěšně vyplnila mezeru, pokud jde o vlastní nabídku v rozsahu odporů od 0,5 do 6 mΩ a představila prvky rodiny WAx, společně s řadou FMx. Díky tomuto rozšíření lze vyrábět rezistory pro měření proudu s velmi nízkou hodnotou odporu a zároveň přitom snižovat i rozměry dané součástky.

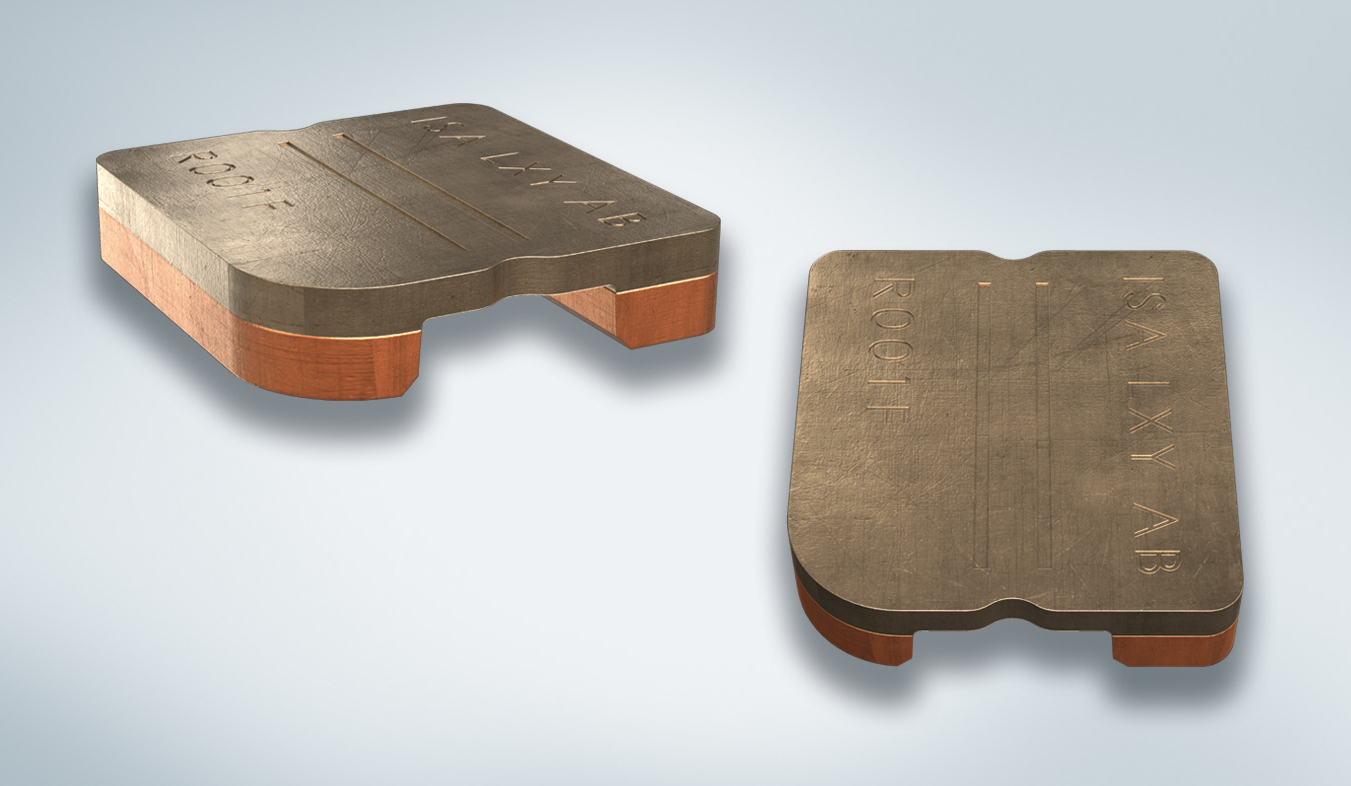

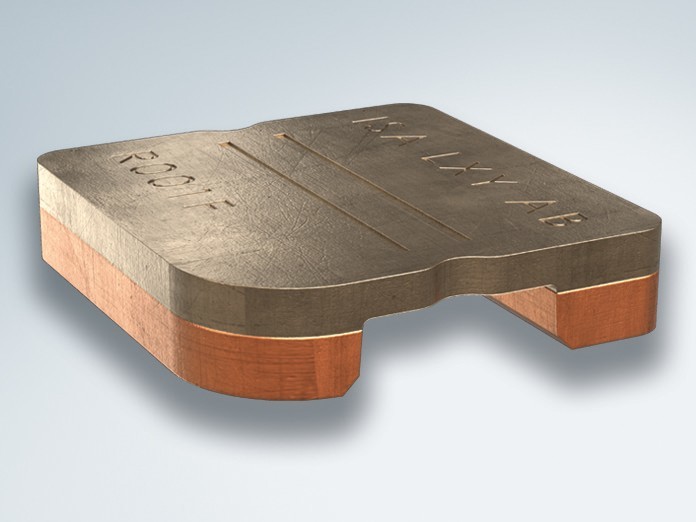

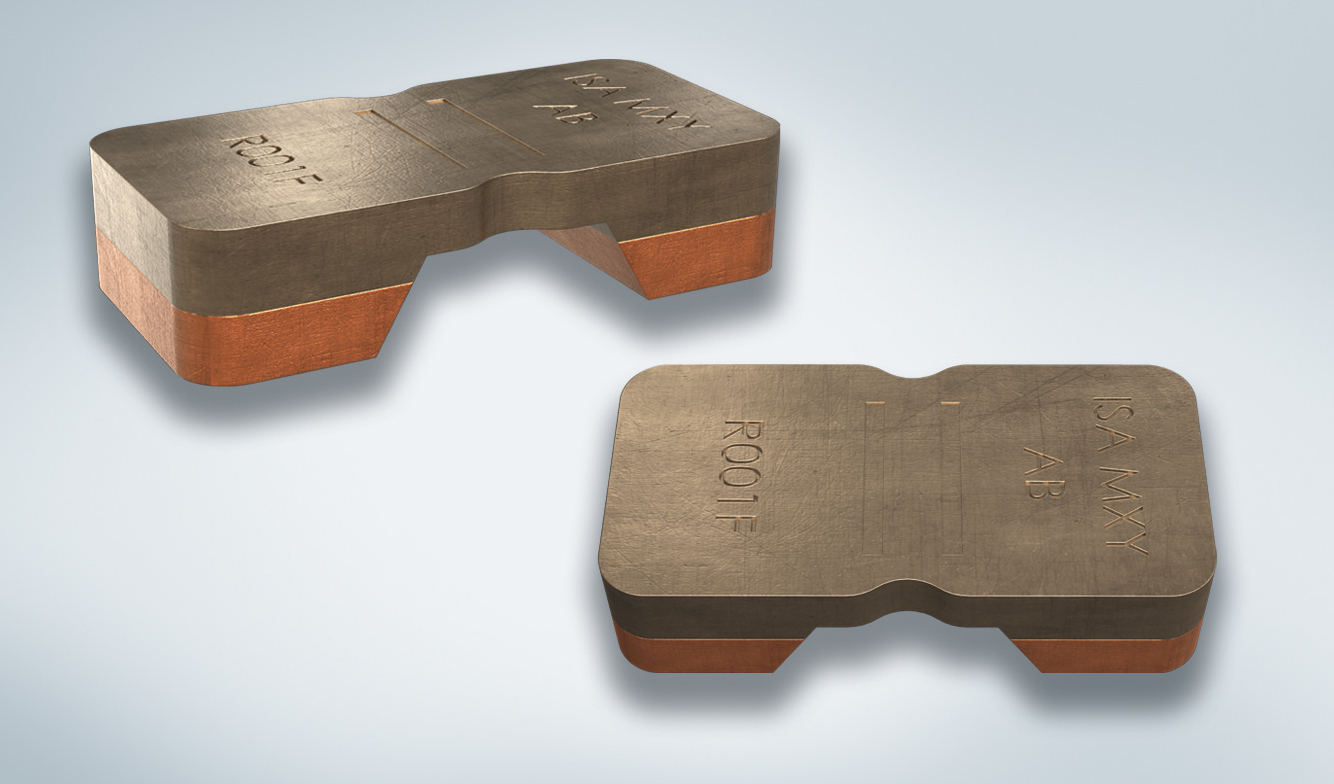

Prvky rodiny WAx zde zahrnují dvě řady, WAK a WAF, což s velikostmi odporu mezi 0,487 a 1 mΩ pokrývá výkonový rozsah od 6 do 7 W. Sérii WAK dostaneme v provedení 1206, zatímco řadu WAF jako 1213. Jen pro srovnání, rodina ISA-WELD^® (technologie sváření) nabízí výkonový rozsah od 3 do 15 W a pokrývá hodnoty odporu od 6,8 do 0,1 mΩ, to vše s rozměry mezi 1216 až 5930.

Rezistory WAK a WAF od ISABELLENHÜTTE, sloužící k měření proudu, jsou ideální řešení pro aplikace s důrazem na kompaktní provedení a vysokou účinnost. Zmíněné shunt rezistory se uplatní zejména u drobných, mobilních elektrických zařízení typu dronů, e-koloběžek či elektrokol. V těchto případech bude klíčové přesné měření proudu s minimálními prostorovými nároky a také nízkou hmotností. Prvky rodiny WAx zde nabízí ideální řešení, protože zaručí vynikající vlastnosti a také spolehlivost, přičemž dále nezaberou ani spoustu místa. Budou díky tomu preferovanou volbou pro vývojáře, hledající pro své moderní, ale i skladné návrhy efektivní součástky.

Firma ISABELLENHÜTTE ve spojitosti s prvky rodiny WAx zároveň přichází s novou výrobní technologií „Roll-CLAD“.

Díky novému výrobnímu procesu ISABELLENHÜTTE stanovuje alternativní výrobní postup, při kterém jsou dva různé kovové pásy společně spojeny válcováním za studena. Při této proceduře vyvíjí na dané pásy vysoký tlak dva válce a zajišťují tím i spolehlivé spojení. Nosný materiál bude měď, zatímco druhý z pásů je tvořen speciálně vyvinutými odporovými materiály MANGANIN^® či ZERANIN^®.

Jakmile je takto složený materiál vyroben, bude upraven na požadované rozměry a dále tvarován. Kombinace zmíněných materiálů pak zlepšuje nejen elektrické vlastnosti, ale zvyšuje i mechanickou odolnost a teplotní stabilitu součástek.

Zdůraznit však musíme i typicky vysoký standard kvality firmy ISABELLENHÜTTE, který se odráží v efektivním rozptýlení tepelných ztrát a také prvotřídní stabilitě odporu, dokonce i za vysokých teplot. S těmito vlastnostmi lze zaručit dlouhodobou výdrž a také spolehlivost shunt rezistorů v jejich příslušné aplikaci.

Díky prvkům rodiny WAx může firma ISABELLENHÜTTE vyhovět požadavkům na kompaktní shunt rezistory se špičkovými parametry, které lze použít v celé řadě moderních elektronických aplikací. Rostoucí nabídka pak jen podtrhuje strategii firmy ISABELLENHÜTTE, tedy přinášet neustále pokročilá řešení pro dynamicky se vyvíjející trh.

Shunt rezistory WAK a WAF s technologií „Roll-CLAD“ vyhovují z pohledu AEC-Q200 a sériově se i vyrábí.

Základní vlastnosti:

• - odporový rozsah 0,487, 0,5, 0,991 a 0,1 mΩ
• - rozměry 1206 a 1213
• - tolerance 1 % a 5 %
• - TCR až ±40 ppm/K nebo <100 ppm/K
• - výkonová zatížitelnost až 7 W @ +70 °C
• - vynikající dlouhodobá stabilita
• - teplotní rozsah -65 °C až +175 °C
• - super nízká indukčnost <0,5 nH, vhodné pro vysokofrekvenční signály
• - AEC-Q200
•

Více informací: Jakub Novák, tel.: +420 727 985 514, email: Jakub.Novak@codico.com

www.codico.com
