Programovatelné jednotky DC-UPS na DIN-lištu 960 W pro kritické aplikace

Společnost TDK uvádí na trh pod značkou TDK-Lambda produktovou řadu DUSH v kompaktním pouzdru pro montáž na DIN-lištu. Jednotky DUSH poskytují zálohu pro případ výpadku napájení. Jsou srdcem systémů DC-UPS, přičemž vzájemně propojují napájecí zdroj, zátěž a záložní baterii. Za normálních okolností získává zátěž napájení z napájecího zdroje připojeného ke vstupu. Modul DUSH rovněž řídí proces nabíjení připojené baterie. V případě, že dojde k výpadku napájení DUSH udržuje stabilizované výstupní napětí s využitím baterie jako zdroje energie pro zátěž.

Stabilizované výstupní napětí jednotek DUSH je programovatelné v rozsahu 10 až 58 V s maximálním proudem 20 A, přičemž jednotky dokážou pracovat při vstupním napájení od 10 do 60 V. Kromě toho je v případě modelů s příponou v označení „-0M“ k dispozici také výstup pomocného nestabilizovaného napětí 5 V. Systém DUSH je navržen tak, aby dokázal spolupracovat s různými technologiemi baterií včetně olověných, niklových, lithiových i super-kondenzátorů až do kapacity 1000 Ah. Integrovaný DC/DC měnič s topologií „buck/boost“ zajišťuje oddělení baterie od napětí na zátěži. Modul DUSH provádí správu „zdraví“ baterie tím, že brání hlubokému vybíjení, dále umožňuje teplotně kompenzovaný proces nabíjení a monitorování vnitřního odporu.

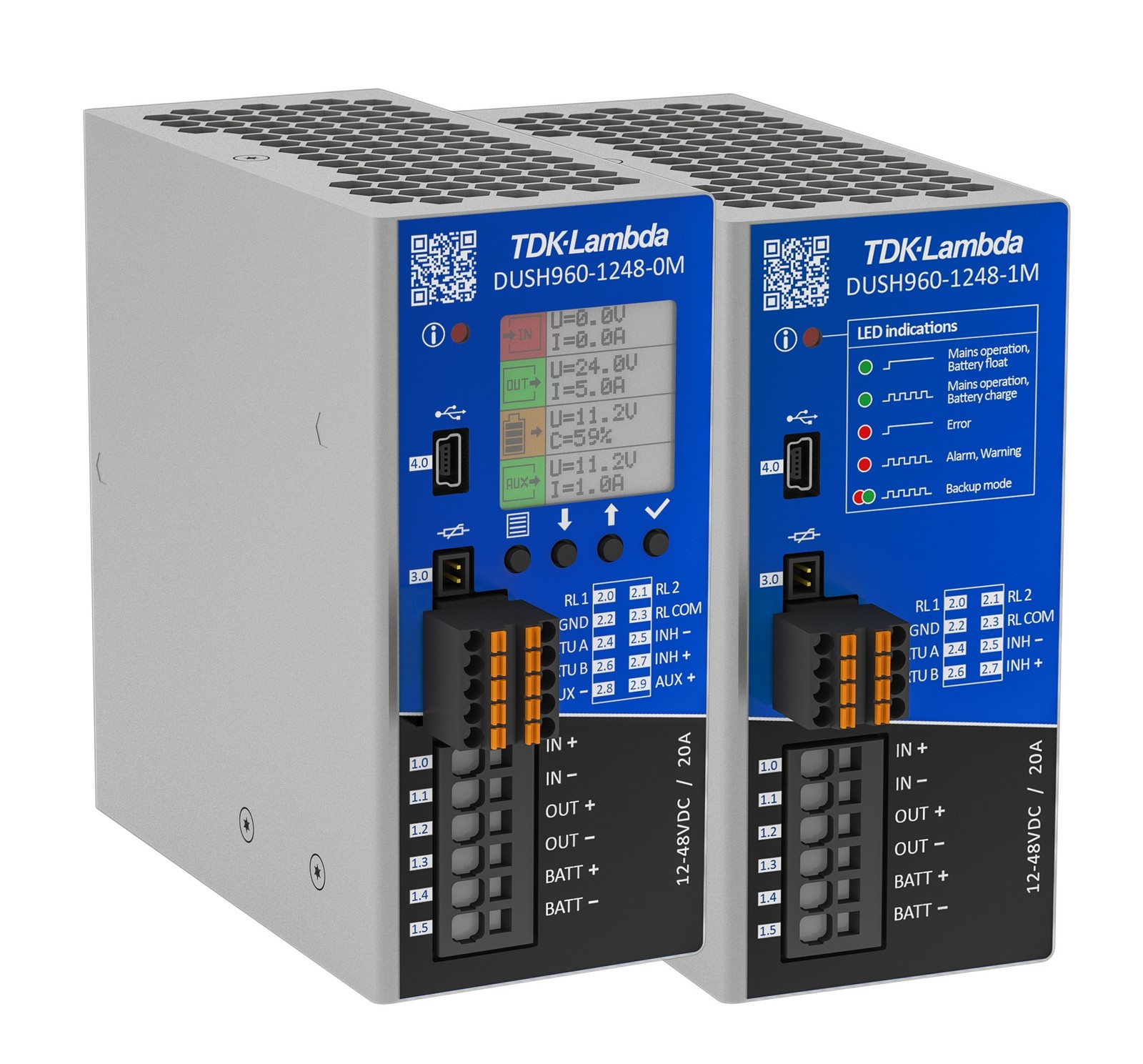

Modely s příponou „-0M“ v označení jsou vybaveny barevným displejem LCD1,5“ a čtveřicí ovládacích tlačítek. Řada DUSH nabízí množství nejrůznějších rozhraní a signálů včetně dvou konfigurovatelných varovných relé, galvanicky oddělený kontakt pro dálkové vypnutí / zapnutí, stavové LED a vstup pro snímání teploty baterie. Pro účely řízení a monitorování je k dispozici port Mini-USB-B nebo RS485 pro Modbus. Software „Control and Monitoring Center“ (PowerCMC) slouží jako pomocný nástroj při uvádění do provozu a údržbě, dále uchovává záznam varovných stavů a poskytuje stavové hodnoty v reálném čase pro funkci monitorování.

Provozní účinnost se pohybuje v rozmezí 96 až 98 % v závislosti na nabíjecím a provozním módu. Jednotky DUSH mají rozměry 54 x 115 x 131 mm (šířka x výška x hloubka), hmotnost 500 g a dokážou spolehlivě pracovat při provozní teplotě okolního vzduchu v rozsahu -25 až +50 °C. Oba modely nesou značky CE a UKCA v souladu se směrnicemi LVD a RoHS a mají osvědčení dle bezpečnostních norem IEC/EN/UL/CSA 6010-1, 61010-2-201 a IEC/UL/CSA/EN 62368-1.

Další informace o řadě DUSH jsou k dispozici na www.emea.lambda.tdk.com
