Stolních 360 W na pět způsobů. To jsou zdroje SPS-A v novém hávu

SPS-A představují novou generaci regulovatelných zdrojů stejnosměrného napájení, vycházející z původní řady stolních přístrojů SPS, které nyní firma GW Instek kompletně přepracovala. Slibuje proto intuitivnější uživatelské rozhraní, vyšší přesnost při nastavování výstupu, ale také vylepšené bezpečnostní prvky. K dispozici je znovu pět modelů o shodném výkonu 360 W, mezi kterými si vyberete i ten váš.

Cílová hodnota se nepřejíždí

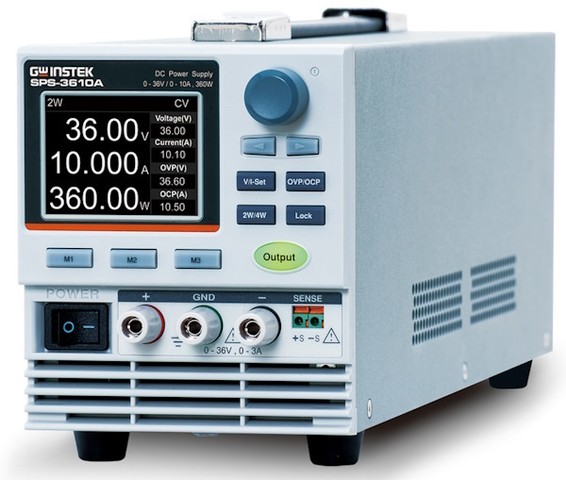

Aktuální spínané novinky představila společnost Good Will Instrument Co., Ltd. v půli května [1]. Kompaktní řada SPS-A s možností jednoduchého ovládání zde počítá s pěti verzemi, výmluvně označenými jako SPS-1230A, SPS-1820A, SPS-2415A, SPS-3610A nebo též SPS-606A a pokrývá tím relativně širokou škálu běžných požadavků na proudy či napětí. Vystačíte si ve vývoji, výrobě, při laboratorních experimentech nebo za účelem testování s rozsahem 12 V a 30 A nebo si výměnou za „pouhých“ šest ampér polepšíte až na 60 V? Máte je mít, stejně jako zbývající tři možnosti, plynoucí rovnou z názvu, pokud jde o 18 V / 20 A, 24 V / 15 A nebo 36 V / 10 A. Po vynásobení jde v úhrnu pokaždé o 360 wattů, jediný kanál a napětí či proudy hezky od nuly [2]. Stabilně, bezpečně a také efektivně.

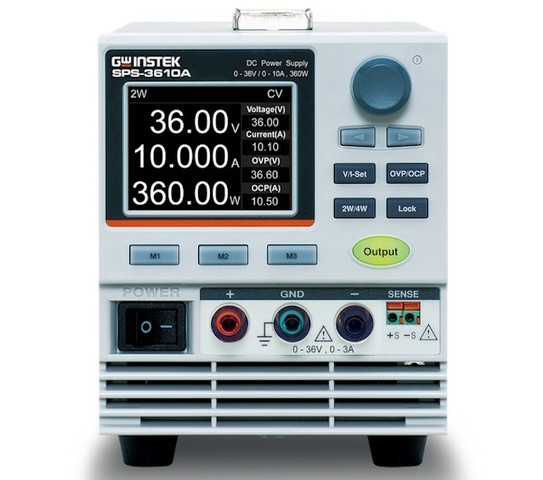

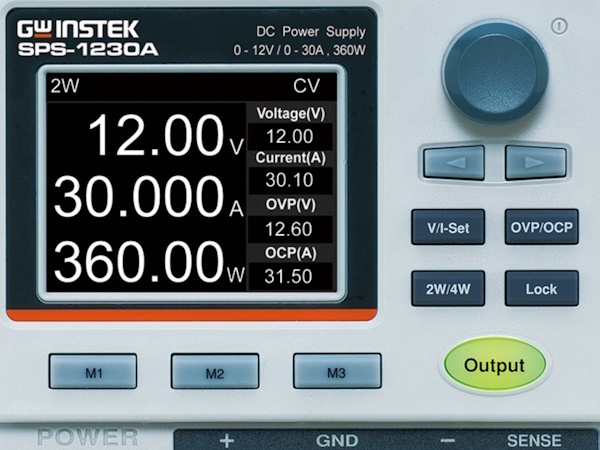

Všechny modely nové série SPS-A spojuje přepracované uživatelské rozhraní s důrazem na digitální ovládání pomocí knoflíku vybaveného otočným enkodérem. Hodnoty napětí a proudu lze proto nastavovat s vyšší jistotou. Přesněji a také svižněji, což oceníme zejména při opakovaných změnách parametrů. Těžkopádnost je zkrátka věcí minulosti. S tím jde ruku v ruce i 2,4palcový barevný TFT LCD displej, který zprostředkuje jasný a snadno čitelný přehled o stavu systému a jeho provozních podmínkách, což u napájecího zdroje přímo ovlivňuje efektivitu práce. Většinou stačí jen rychle zkontrolovat napětí, proudy nebo výstupní stav, třeba i na dálku nebo za horších světelných podmínek.

Zapomenout ale nesmíme ani na přesnost měření. Zdroje GW Instek řady SPS-A umožňují vzdálené snímání (Remote Sensing) a přepínají mezi 2vodičovým a 4vodičovým zapojením, kdy také kompenzujeme úbytek napětí způsobený odporem přívodních kabelů, a to až do úrovně 500 mV. Zvláště u vyšších proudových oběrů nebo delšího vedení, takže se nám již napětí dodávané do zátěže nemusí lišit od veličiny indikované na svorkách napájecího zdroje. Za účelem ochrany testovaného zařízení, ale i samotného přístroje, pak řada SPS-A skloňuje několik mechanismů. Patří zde ochrana proti přepětí (OVP), nadproudům (OCP) nebo i přehřátí (OTP), tedy klíčové předpoklady pro snížení rizika za nestandardních provozních podmínek. A třeba i v rukou různých uživatelů, např. při výuce.

Na stůl i do stojanu

S rostoucí efektivitou každodenních pracovních postupů dále souvisí možnost uložení a následného vyvolání tří skupin provozních parametrů, kdy zároveň definujeme i jedno výchozí nastavení po zapnutí některého z přístrojů nové řady SPS-A. Minimalizujeme přitom opakující se kroky konfigurace a standardizujeme běžné testovací postupy – třeba u opakovatelných podmínek pro experimenty ve školní laboratoři nebo jindy zase v kontextu rychlého přepínání mezi běžnými profily napětí a proudu ve fázi ověřování návrhu. A s jakou citlivostí lze nakonec počítat? Výrobce umožňuje nastavovat s rozlišením 10 mV (pro napětí přes 36 V platí dvojnásobných 20 mV) či 10 mA, zatímco u měření (readback) definuje pokaždé shodných deset milivoltů a k tomu jeden miliampér, resp. 2 mA pro systém, zatížitelný odběry 20 A či 30 A.

Zvlnění či rušení spínaného zdroje nepřekračuje v kmitočtovém pásmu od 5 Hz do 1 MHz hladinu 5 mV_rms, příp. též 30 mA_rms (platí pro 30A výstup, u 6A zdroje klesáme třeba až na limitní 3 mA_rms). A základní přesnost? Ta se nám při definici napětí, ale také v případě jeho měření, odvíjí vždy souměrně od jedné desetiny procenta z dané hodnoty, které dále přihorší 30 mV, resp. 60 mV. Klíčová bývá opět hranice 36 V. U proudů pokaždé počítejme s přesností ±(0,5 % z hodnoty + 30 mA).

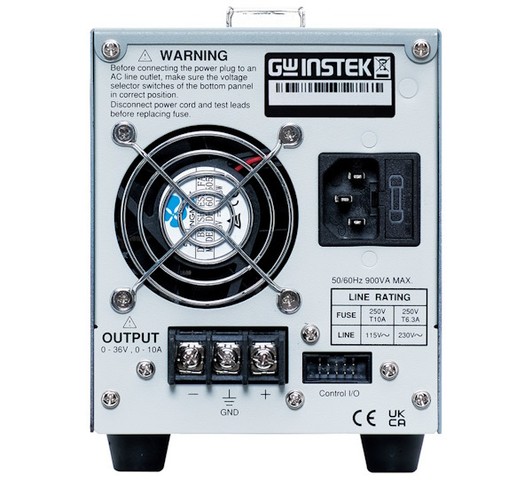

Z pohledu bezpečnosti se bude hodit i samostatné ovládání zapnutí/vypnutí výstupu (Output On/Off), takže si úrovně proudu či napětí nastavíme ještě před samotnou aktivací. Funkce zámku předního panelu (Lock) zase brání náhodné manipulaci nebo změnám parametrů, typicky v průběhu dlouhodobého testování. Ano, stolní, resp. systémové zdroje napájení v praxi využijí nejen zkušení inženýři, ale také vícečlenné týmy nebo např. studenti. Osazovat lze rovněž do stojanu, ale pokud hledáte nějaké sofistikovanější rozhraní, musíte si vystačit pouze s funkcemi Remote I/O. To vše výměnou za prostor o velikosti 107 mm × 124 mm × 363 mm nebo hmotnost přibližně 3,6 kg.

Jak tedy vnímat novou řadu zdrojů SPS-A od firmy GW Instek? Určitě ne jako pouhou náhradu za původní spínané modely série SPS, vybavené zelenými či červenými sedmisegmentovkami, čtyřmi knoflíky (Fine / Coarse) a OVP [3]. Jedná se spíše o zdokonalenou platformu, reagující na současné potřeby, kdy při každodenním nasazení společně skloňujeme rychlost, přesnost, bezpečnost, ale i snadnou použitelnost.

Odkazy:

[1] Tisková zpráva, https://www.gwinstek.com/en-global/news_release/detail/20260525_SPS_A_NPI_Global/1

[2] Napájecí zdroje řady SPS-A, https://www.gwinstek.com/en-global/products/detail/SPS-A_Series

[3] Napájecí zdroje řady SPS, https://www.gwinstek.com/en-global/products/detail/SPS-Series
