Nové přesné měřicí zdroje (SMU) Agilent B2900A

DPS 5/2011 | Články
Autor: H TEST

Společnost Agilent Technologies rozšířila svoji nabídku přístrojů pro testování součástek a polovodičových materiálů o zcela novou řadu přesných měřicích zdrojů (SMU – Source Measure Unit) Agilent B2900A. Tyto zdroje navazují na velmi úspěšné parametrické analyzátory Agilent B1500A a Agilent 4155/56C a zpřístupňují jejich technologii díky své příznivé ceně mnohem širšímu okruhu potencionálních uživatelů.

Nové SMU Agilent jsou vyráběny v jedno (B2901A/B2911A) a dvoukanálovém provedení (B2902A/B2912A) a umožňují napájení/měření ve všech čtyřech kvadrantech. Typickou aplikací pro jejich nasazení je rychlé měření voltampérových charakteristik polovodičů, aktivních či pasivních součástek a materiálů ve výrobě, výzkumu či vzdělávání.

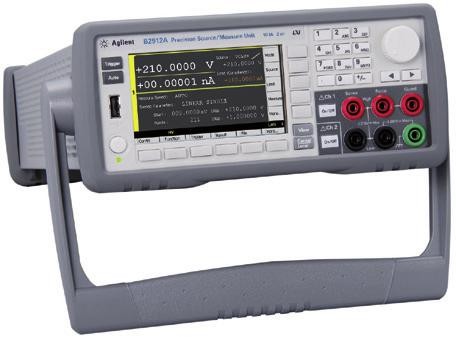

Nové přesné měřicí zdroje SMU Agilent B2900A.jpg

SMU Agilent disponují rozsahem výstupního napětí do 210 V a max. proudem 3,03 A v DC režimu resp. 10,5 A v pulsním režimu. Maximální výstupní výkon kanálu je 31,8 W. Rozlišení nastavení výstupního signálu je 1 pA/1 μV u modelů B2901A/B2902A a 10 fA/100 nV u modelů B2911A/B2912A. Rozlišení měřeného signálu je pak 100 fA/100 nV u modelů B2901A/B2902A a 10 fA/100 nV u modelů B2902A/B2912A. Maximální rychlost digitalizace vstupního signálu může být až 100.000 bodů/s.

Zdrojové/měřicí výstupy/vstupy SMU Agilent B2900A jsou osazeny standardními „banánkovými“ zdířkami. Pro aplikace s vysokými nároky na přesnost dodává výrobce adaptéry s triaxiálními konektory pro 2 i 4vodičová zapojení (N1294A). V nabídce je i měřicí přípravek pro snadné a současně precizní připojení k součástkám s vývody (N1295A).

Práci s SMU Agilent B2900A usnadňuje rozměrný grafický displej s intuitivním uživatelským rozhraním. To umožňuje přehledně zobrazit nastavení a následné výsledky měření v celé řadě formátů – numerickém, grafu VA charakteristiky nebo v „osciloskopickém“ režimu. Uživatelé, kteří dávají přednost ovládání přes PC, mají zdarma k dispozici software Agilent Quick I/V, který umožní snadno nastavit a provést i velice komplikovaná měření. Tento software zároveň umožňuje synchronně ovládat dva přístroje B2900A tj. provádět měření až na 4 kanálech současně.

SMU Agilent excelují nejen v manuálně řízeném režimu, ale jsou i vynikající volbou pro automatizovaná měření. Přístroje jsou ve standardu vybaveny rozhraními LAN, USB 2.0 a GPIB. Samozřejmostí je podpora SCPI, což usnadňuje nasazení do aplikací, kde byly dříve používány starší přístroje ostatních výrobců. Výrobce s přístroji automaticky dodává i IVI-C a IVI-COM ovladače. Maximální rychlost přenosu 12.500 čtení/s po GPIB do PC je více než dvojnásobná v porovnání s konkurenčními produkty.

Další informace o nových SMU Agilent B2900A, stejně jako o ostatních měřicích přístrojích Agilent Technologies, získáte u společnosti H TEST a. s. autorizovaného distributora měřicí techniky Agilent pro Českou republiku a Slovensko.
