Omron MEMS sensory: inteligentné a kompaktné riešenia

DPS 5/2011 | Články
Autor: KOALA ELEKTRONIK

Omron je známy výrobca elektromechanických súčiastok, avšak v našich zemepisných šírkach nie je veľmi rozšírený fakt, že svoju líderskú pozíciu dlhoročne dokazuje aj v oblasti MEMS (Micro Electro Mechanical Systems) komponentov.

Pri výrobe MEMS sensorov sa používa vysoko presná polovodičová technológia, podobná výrobe integrovaných obvodov na úrovni mikrometrov, táto dokonca v súčasnosti speje k nanometrickým hodnotám. Vo svojich výrobných procesoch sa Omron dopracoval už pred pár rokmi k najmodernejším parametrom substrátu (wafer) o rozmeroch 200mm/0,35mm. Keďže naviac dokázal úspešne integrovať MEMS a CMOS technológiu, v súčasnosti môže ponúknuť rôzne inovatívne elektronické súčiastky s vysokou pridanou hodnotou, vhodné pre výrobcov koncových elektronických produktov.

Omron MEMS sensory inteligentné a kompaktné riešenia 1.jpg Omron MEMS sensory inteligentné a kompaktné riešenia 2.jpg Omron MEMS sensory inteligentné a kompaktné riešenia 3.jpg

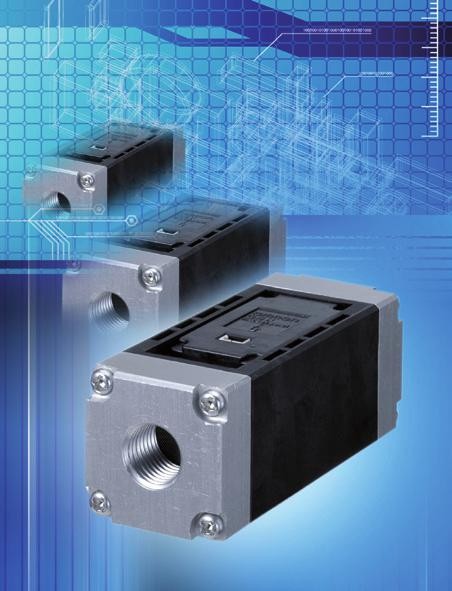

Obr. 1 D6F- A6 version

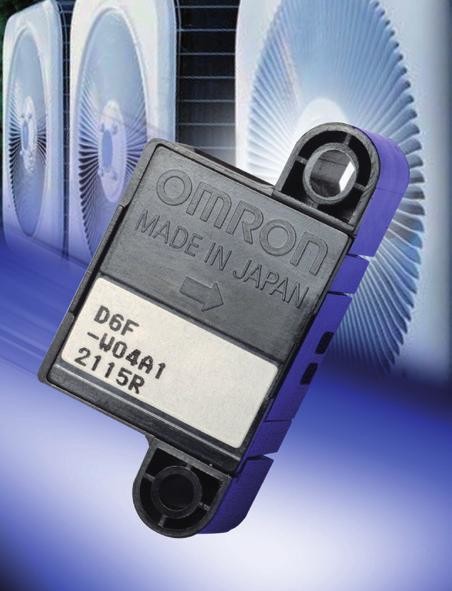

Obr. 2 D6F-W

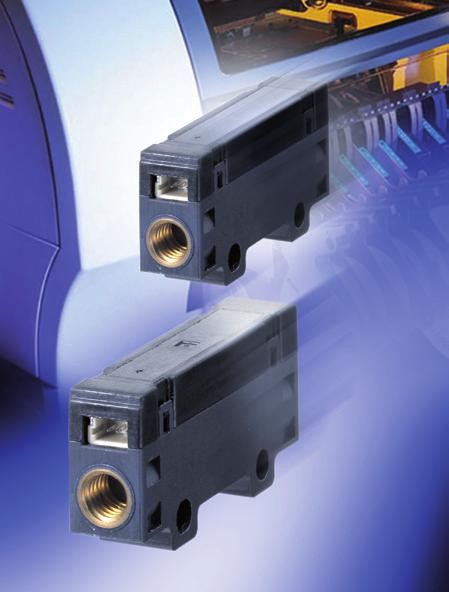

Obr. 3 D6F-03L

V portfóliu Omron MEMS výrobkov môžeme nájsť skupinu prietokových sensorov, vysokofrekvenčný MEMS spínač (12 GHz), relatívny/gauge tlakový snímač (piezorezistívny typ) alebo MEMS mikrofón. Omron aktívne investuje do výroby nových produktov a jedným z výsledkov ďalšieho vývoja bude čoskoro predstavenie nových produktov ako absolútny tlakový sensor (model dokáže rozpoznať prevýšenie menej ako 1 m vertikálnej výšky) alebo nový bezkontaktný tepelný snímač (skenuje prítomnosť v miestnosti aj bez nutnosti pohybu osoby).

Produktová séria D6F reprezentuje niekoľko druhov typov MEMS sensorov merajúcich hmotnostný prietok média. Tento spôsob merania vyjadruje skutočný priebeh bez odchýlky spôsobenej zmenou teploty alebo tlaku v systéme. V siedmich rozdielnych prevedeniach dokážu sensory s miniatúrnymi snímacími elementami (1,5×1,5×0,4 mm) merať objem resp. rýchlosť prietoku vzduchu alebo nekorozívneho plynu (vrátane LPG, LNG, Ar, He, N, O, CO2 atď). K doterajším modelom Omron pridáva ďalšie typy: D6F-PS a D6F 70/200A. K populárnemu D6F-P (pracuje aj ako snímač tlakového rozdielu s vyššou presnosťou oproti iným sensorom tohoto typu) vyvinul Omron D6F-PS, sensor dimenzovaný na 70 ml/min s vysokou prietokovou impedanciou. Dva nové modely D6F 70Axxx resp. D6F200Axxx sú vytvorené pre vysokokapacitné aplikácie a tieto sú kalibrované na 70 resp. 200 litrov za minútu. Použitie prietokových sensorov je možné pri riešeniach ventilačných systémov (HVAC), úspešne sa aplikujú pri detekovaní zanesenia filtrov v rozličných výrobkoch, či v množstve medicínskych zariadení s anestetickými a respiračnými funkciami. Za osobitnú zmienku stojí aj rastúci trh palivových článkov, ktoré z hľadiska princípu potrebujú dlhodobo presné a spoľahlivé merania.

Viac ako 75 rokov, Omron Electronic Components vyrába a dodáva prvotriedne elektronické súčiastky. V ponuke produktov s inovatívnymi technológiami nájdeme relé, spínače, konektory, fotomikrosensory, MEMS sensory alebo optické komponenty. Omron Electronic Components Europe (OCB-EU) je zástupcom Omron Corporation a svojich európskych zákazníkov podporuje cez sieť regionálnych kancelárií a kvalifikovaných distribučných kanálov. Zástupcom OCB-EU pre český trh je aj spoločnosť KOALA elektronik, ktorá Vám v prípade záujmu poskytne ďalšie informácie.
