Současné trendy v čištění elektronických sestav

DPS 2/2015 | Články
Autor: Ing. Vladimír Sítko, PBT Works, Ing. Michal Šaffer, PBT Rožnov p. R.

Čištění DPS po montáži není dnes jen výsadou odvětví, jako je avionika, vojenská, kosmická a lékařská elektronika. Je nezbytné i v aplikacích, kde bylo ještě nedávno cenově neakceptovatelné. Důvodem je spolehlivost a potřeba vyššího měrného izolačního odporu povrchu. Je stále obtížnější toho dosáhnout bez čištění.

  • Zmenšují se vzdálenosti mezi terminály, tavidlo pokrývá při pájení společně oba póly.
  • I minimální mezery pod součástkami je nutno vyčistit!
  • Tavidla s vyšší teplotní odolností jsou těžce rozpustná.
  • Lakování bez čištění nevyhovuje stále náročnějším provozním podmínkám.

Lze vůbec čistit reprodukovaně a bezpečně s ohledem na často snížené chemické odolnosti komponent? Iontová čistota celé DPS již není rozhodující kritérium, nezobrazí totiž zbytky odolných tavidel. Přibývají další kritéria:

  • Žádné zbytky i neaktivních tavidel pod součástkami.
  • Nulové organické zbytky na bondovacích plochách, i celých DPS při lakování.
  • Rovnoměrná aktivace měděných ploch pro následné kontaktování – Direct Copper Bonding.

Současné trendy v čištění elektronických sestav

Splnit tato kritéria je možné. Je však nutno mít proces pod kontrolou v zásadních aspektech:

  • Poloha DPS v komoře stroje nesmí ovlivnit výsledek čištění.
  • Maximum parametrů procesu musí být řízeno a dokumentováno.
  • Teplota, čas, vodivost.
  • Průtoky, tlaky na tryskách, rychlosti trysek.
  • Řízení a kontrola výkonu ultrazvuku.
  • Měření a řízení koncentrace čistidel.
  • Tlak a teplota přímo na DPS u vakuového sušení (IR měření)

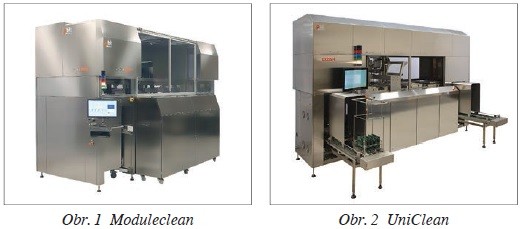

Nové stroje PBT Works, kompaktní – COMPACLEAN, Super SWASH i linkové stroje (MODULECLEAN, UNICLEAN), umí čistit reprodukovatelně.

Ultrazvuk je často akceptován pro avioniku a automotive. Ověřit odolnost podle IPC TM 650 2.6.2.1 není složité a testy vycházejí příznivě. Proto dodáváme stroje postřikové, s mytím prouděním, i ultrazvukem i jako kombinace v jednom zařízení.

Reference od velmi významných zákazníků v řadě zemí Evropy i mimo Evropu potvrzují, že kurs vývoje, který ve společnosti sledujeme, odpovídá současným a nastupujícím požadavkům oboru.
