Výroba DPS s řízenou impedancí

Firma CUBE CZ nabízí kompletní spolupráci v oblasti výroby desek s řízenou impedancí. Pomůžeme Vám od návrhu desky, výběrem vhodných materiálů, přes samotnou výrobu desek až po finální měření impedance na výrobních kuponech, které jsou nedílnou součástí každého výrobního panelu desky s řízenou impedancí.

Proč desky s řízenou impedancí?

Současná elektronická zařízení stále častěji používají signály o frekvenci v řádech MHz, či GHz. Na přenosových cestách, které tyto signály přenáší, je třeba zamezit útlumu signálu, jeho deformaci nebo odrazům v impedančně nepřizpůsobených přechodech. Je nutné zajistit konstantní impedanci od zdroje signálu až po cílové obvody (BGA, USB, paměti atd.). Součástí této přenosové cesty je i deska plošného spoje a hlavně vodiče na této desce. Je tedy nezbytně nutné používat desky s jasně definovanou a garantovanou impedancí.

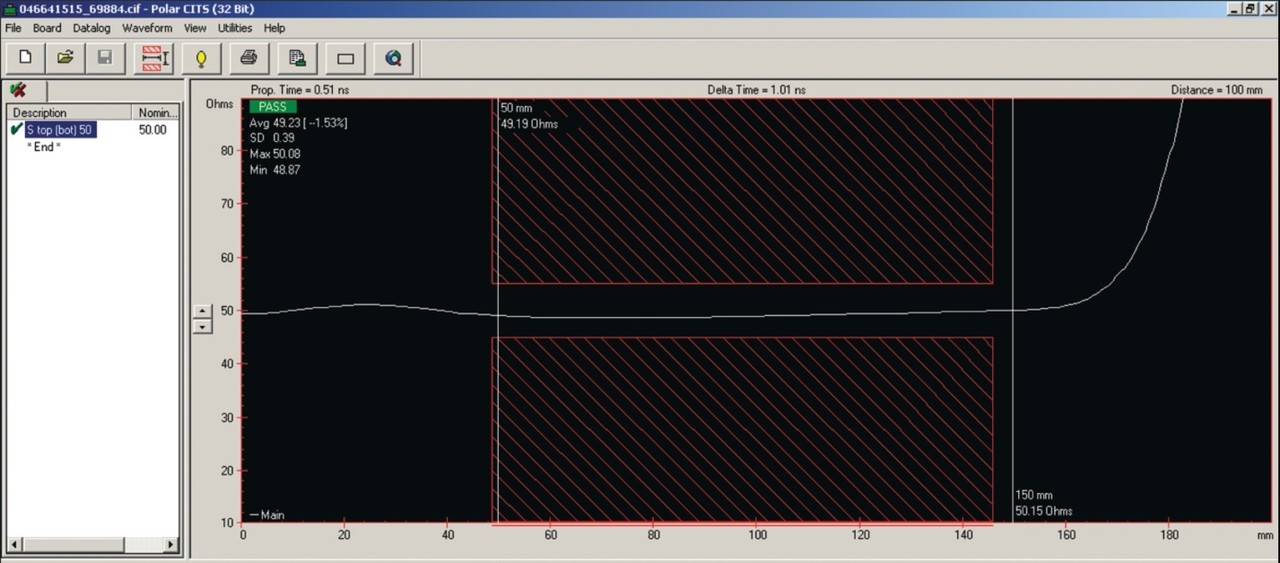

Obr. 1. Ukázka průběhu vlnové impedance podél měřeného vodiče (single 50 Ohm)

Pomoc při návrhu desky s řízenou impedancí

Po vzájemné dohodě jsme schopni připravit teoretickou část návrhu desky s řízenou impedancí, skládající se z volby vhodných materiálů, impedančních modulů, doporučené izolační mezery a tloušťky vodičů. Poté vše, pomocí softwaru spočítáme a pošleme Vám přehledný výstup, kde budou veškeré tyto informace zohledněny.

Kontrola dodaných dat a dokumentace

Při zpracování dat pro desku s řízenou impedancí zkontrolujeme shodu těchto dat s teoretickým výpočtem, případně navrhneme úpravy vzhledem k možnosti našich materiálů. Provedeme generování impedančních modulů, které obsahují Vaše zadání řízené impedance, a jejich vložení na náš výrobní panel.

Finální měření impedance na výrobních kuponech

Po dokončení výroby provedeme měření impedance pomocí zařízení na výrobních kuponech a vygenerujeme protokol měření, případně zpětně navrhneme již drobné korekce pro sériovou výrobu.
