Formát ODB++

DPS 1/2010 | Články
Autor: Redakce

Formát ODB++ pro přenos dat mezi návrhovým systémem, výrobou a osazováním DPS byl vyvinut firmou Valor Computerized Systems, Ltd. Na rozdíl od formátu dat Gerber, který zahrnuje pouze geometrické informace, ODB++ umožňuje přenést kompletní údaje o celé desce (geometrie, názvy spojů, sestavení vrstev, vrtací data, použité součástky atd.). Zachycuje všechna potřebná data z CAD/EDA programů, výroby a osazování. Jedná se o otevřený textový formát.

ODB++ byl původně určen pouze pro použití v programech firmy Valor (Genesis 2000, Enterprise 3000 a Trilogy). Postupně se ale rozšířil natolik, že byl akceptován elektronickým průmyslem jako jeden ze standardních formátů dat. Stal se základem standardu IPC2581 pro přenos dat ve výrobě a osazování DPS. Většina návrhových systémů dnes generuje výstupy jak v tradiční podobě (Gerber a Excellon vrtací data), tak i ve formátu ODB++.

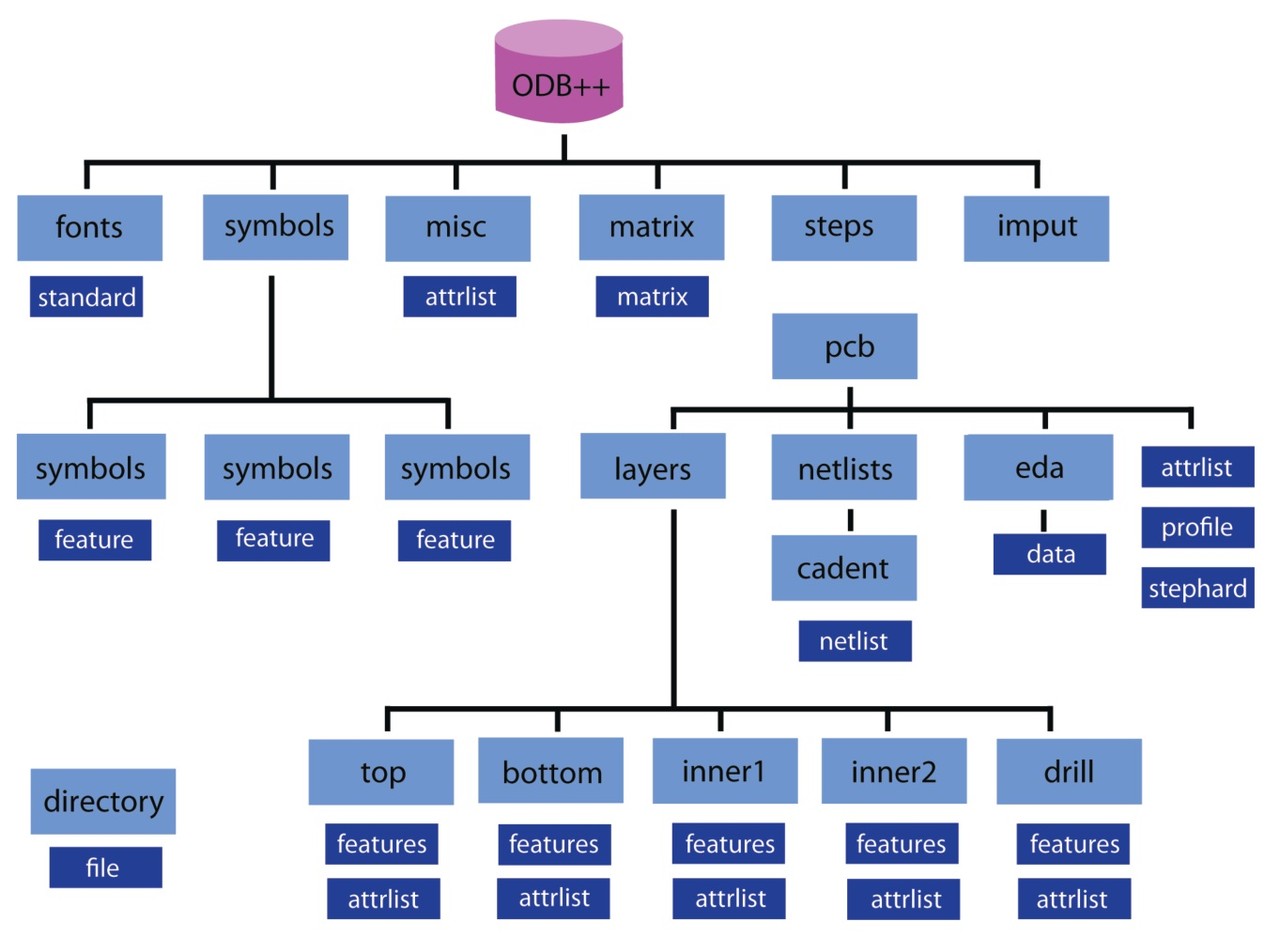

Formát ODB++

ODB++ dnes existuje ve dvou modifikacích:

  • ODB++ originální verze: vyvinutá a spravovaná firmou Valor (resp. nyní Mentor Graphics)
  • ODB++(X) verze: vznikla kooperací s IPC při pokusu o spojení formátů GenCAM a ODB++. Tato verze má všechna data desky v jednom souboru formátu XML, zatímco originální ODB++ obsahuje několik různých souborů s daty.
