GPSETH: malý NTP a GPS server pro vaši síť

DPS 5/2017 | Články
Autor: Papouch

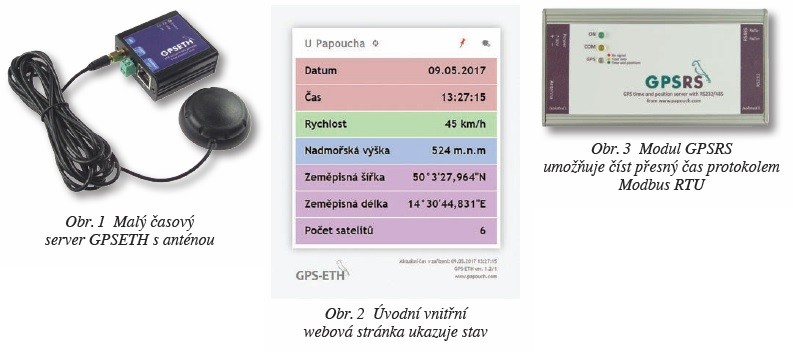

Potřeba přesného času v sítích LAN je velmi důležitá. Mnoho malých ethernetových zařízení nemá vlastní obvod reálného času nebo se občas synchronizuje z určeného časového zdroje. GPSETH (obr. 1) je miniaturní kompaktní SNTP časový server. Je vhodný zejména pro synchronizaci času v lokálních počítačových sítích, například v technologických sítích bez vazby na internet. Pomůže i v případech, kdy je spojení na internet nestabilní nebo se uživatel nechce spoléhat na veřejné časové servery. Server GPSETH poskytuje i informaci o souřadnicích a rychlosti, což může být užitečné např. pro lokalizaci PLC či ostrovních systémů.

Čas ze systému GPS

Přesnou časovou informaci získává GPSETH server z družicového systému GPS nebo GLONASS, jehož systémový čas je navázán na mezinárodní atomový čas TAI (temps atomique international). Tento čas představuje v současné době nejpřesnější dosažitelnou časovou stupnici. Pro synchronizaci klientů je pak použit běžný protokol SNTP (Simple Network Time Protocol).

Pokud dojde ke ztrátě družicového signálu, pokračuje GPSETH server v generování časové informace podle svého vnitřního časového generátoru. GPSETH používá protokol SNTP v3 pro distribuci časové informace. Dále obsahuje webové stránky, data umí posílat pomocí http GET ve formátu XML a zná protokoly Modbus TCP, SNMP a Spinel.

GPSETH malý NTP a GPS server pro vaši síť

Kontrolky na panelu serveru GPSETH informují o zapnutí, synchronizaci GPS signálem a o počtu viditelných družic. Pro podrobnější přehled stavu serveru stačí otevřít interní webovou stránku (obr. 2). Přes webové stránky se provádí i nastavení.

Vlastnosti

  • příjem údajů o času, poloze, rychlosti, atd. z navigačních satelitů GPS a GLONASS
  • podporované protokoly: SNTP v3, HTTP, Telnet
  • Ethernetové rozhraní
  • dálkový dohled a nastavení přes ethernet
  • snadný upgrade vnitřního firmwaru
  • přesnost časové informace serveru: <50 ms
  • anténa GPS součástí dodávky
  • napájení 8 až 30 VDC
  • robustní provedení, lze montovat i na lištu DIN
  • rozměry 62 × 55 × 24 mm

Čas po sběrnici Modbus RTU

Někdy je třeba získat přesný čas i v jiných systémech, například pro skupinu zařízení, která komunikují protokolem Modbus RTU. Příkladem mohou být řídicí systémy založené na PLC, které potřebují přesný čas pro vzájemnou synchronizaci. Modul s označením GPSRS (obr. 3) přijímá přesný čas z družicového systému GPS. Tento čas je pak možné číst z paměťových míst obvyklými instrukcemi protokolu Modbus RTU.

Komunikace s modulem GPSRS je možná po sběrnici RS485 nebo RS232. K příjmu GPS slouží externí anténa. Modul může být napájen napětím 8 až 30 V, komunikační sběrnice jsou galvanicky odděleny.

Stav napájení, GPS signálu a komunikace je signalizován kontrolkami, takže zapojení a uvedení do chodu je jednoduché. Časoměrný modul GPSRS je dodáván v robustní kovové krabičce s možností uchycení na lištu DIN.

Časový server GPSETH a GPSRS vyrábí a dodává společnost Papouch s. r. o. (viz inzerát na vedlejší straně). Oba produkty je možné zapůjčit k vyzkoušení a technici dodavatele jsou připraveni poradit s jejich aplikací.
