Nová generace programovatelných zdrojů 1U 5 kW

Společnost TDK představila novou řadu programovatelných zdrojů TDK-Lambda s vysokou objemovou hustotou výkonu Genesys+, přičemž model 5 kW 1U je prvním z řady. Tyto jednotky nové generace využívající technologie signálových procesorů (DSP) se mohou pochlubit zlepšenou účinností, výkonností a funkčností oproti současným výrobkům na trhu, kde jsou dostupné za konkurence schopné ceny. Genesys+ jsou zaměřeny na velmi široký sektor trhu včetně testování součástek, testování v automobilovém a leteckém průmyslu, výroby polovodičů, úpravy pitné vody, pokovování a simulace výstupu soustav fotovoltaických panelů.

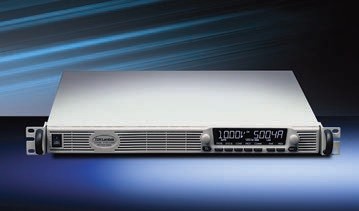

Nová generace programovatelných zdrojů 1U 5 kW

Model 5 kW, který je uložen ve skříňce o výšce 1U s šířkou 19 palců (483 mm), nabízí nejvyšší hustotu výkonu při hmotnosti nižší než 7 kg – nejnižší v oboru (méně než polovina hmotnosti srovnatelných výrobků). Počáteční série zahrnuje modely 0−10 V / 500 A, 0−20 V / 250 A, 0−30 V / 170 A, 0−300 V / 17 A a 0−600 V / 8,5 A. Jednotky mohou pracovat v režimech konstantního proudu, konstantního napětí nebo konstantního výkonu a umožňují rovněž simulaci vnitřního odporu. Mohou pracovat s třífázovým vstupním napětím 170 až 265 Vstř, 342 až 460 Vstř nebo napětím v širokém rozsahu 342 až 528 Vstř, přičemž vstupy jsou vybaveny aktivními obvody pro kompenzaci účiníku. Provozní účinnost je až 93 %.

Vedle zdvojnásobení hustoty výkonu vůči stávajícím zdrojům Genesys 5 kW 2U nabízejí Genesys+ mnoho dalších významných zlepšení. Tato zlepšení zahrnují použití LCD displeje s vysokým kontrastem a širokým pozorovacím úhlem s uživatelsky nastavitelným jasem a funkcí stmívání pro jeho zvýšenou čitelnost a životnost. Uživatelsky nastavitelná rychlost přeběhu napětí a proudu přináší kratší odezvu při programování náběhu a poklesu. Prostřednictvím dvou řídicích výstupů s otevřeným kolektorem lze spouštět externí zařízení jako např. relé pro odpojení zátěže. Je také možné generovat libovolné výstupní průběhy až ve 100 stupních, takové jako simulaci výstupu autobaterie v okamžiku nastartování. Tyto průběhy jsou ukládány ve čtyřech paměťových buňkách a mohou být spouštěny příkazem z komunikačních portů nebo z čelního panelu. Nový pokročilý systém řízení master/slave, jedinečný pro TDK-Lambda, umožňuje vytvořit systém několika zdrojů tak, že je z hlediska dynamické odezvy, zvlnění a šumových vlastností srovnatelný se zdrojem jediným. Až čtyři jednotky Genesys+ lze zapojit paralelně velmi jednoduchým způsobem, tj. jejich propojením jediným datovým komunikačním kabelem a zapojením výstupů paralelně. Jednotky master a slave se konfigurují automaticky detekcí paralelního datového propojení a podle toho si nastaví parametry. Jednotka master se stává jediným bodem pro programování, měření a určování stavu celkového proudu paralelního systému.

Nová řada je slučitelná se stávajícími řadami programovatelných zdrojů TDK-Lambda Genesys a Z+ s využitím týchž komunikačních protokolů a signálů. Všechny funkce je možné programovat prostřednictvím čelního panelu nebo dálkově s využitím komunikačních rozhraní LAN (LXI 1.5), USB 2.0 nebo RS232/485, kterými jsou jednotky standardně vybaveny (odpovídají standardu SCPI). Jednotky jsou také vybaveny galvanicky odděleným analogovým řídicím a monitorovacím rozhraním (v rozsazích 0−5 V nebo 0−10 V). Volitelně je možné objednat jednotky vybavené rozhraním GPIB (IEEE488).

Součástí konstrukce Genesys+ je platforma rozhraní Anybus CompactCom umožňující nejrůznější varianty rozhraní tak, jak jsou postupně zaváděny, kupříkladu Devicenet, Ethercat, Modbus a Profibus. Součástí dodávky je úplný softwarový balíček s ovladači, generátorem průběhů a virtuální uživatelské grafické rozhraní. Mezi bezpečnostní funkce patří bezpečný restart / auto restart, paměť posledního nastavení a zabudované ochranné funkce. Při aktivní funkci bezpečného restartu se jednotka vrátí do stavu nastavení před přerušením, avšak s odpojeným výstupem, zatímco při automatickém restartu dojde po přerušení zcela k obnově nastavení zdroje u aplikací bez přítomnosti obsluhy. Paměť posledního nastavení uchovává takové informace, jako jsou nastavení výstupního napětí a proudu, stav výstupu zapnuto/ vypnuto, prahy přepěťové ochrany, podpěťového omezení a ke každé vypínací sekvenci charakteristiky „Fold-Back“ a „Start-Up“. Zabudované ochranné funkce zahrnují přepěťovou ochranu, podpěťové omezení, proudové omezení a ochranu proti přehřátí.

TDK-Lambda bude dodávat rovněž variantu Genesys+ s prázdným předním panelem pro použití v aplikacích nevyžadujících manuální ovládání, u nichž se počítá jedině s ovládáním dálkovým, prostřednictvím jednoho z dostupných rozhraní.

Bezpečnostní osvědčení zahrnují osvědčení dle IEC/EN/UL 60950-1, se značkou CE udělenou v souladu s požadavky EMC a s evropskými směrnicemi LVD (Low Voltage Directive) a RoHS. Nová řada odpovídá požadavkům norem IEC/EN 61326-1 pro průmyslové prostředí z hlediska elektromagnetického rušení vyzařováním i rušením po přívodech, stejně jako imunity vůči vnějším elektromagnetickým polím.

Další informace o celé nové řadě programovatelných zdrojů AC/DC TDK-Lambda Genesys+ mohou zájemci získat využitím internetového odkazu www.uk.tdk-lambda.com/genesysplus.

Více informací poskytne Amtek spol. s r. o.

Vídeňská 125, 619 00 Brno, tel. 547 125 560, fax 547 125 556

Borského 989/1, 152 00 Praha 5, tel. 251 681 111–13, fax 251 681 114

www.amtek.cz
