Výdrž počítaná na roky s bezdrátovými systémy SAM R30

DPS 5/2017 | Články
Autor: Ing. Jan Robenek

Společnost Microchip koncem dubna představila mikrokontrolér se společným vf rozhraním provozovaným dle IEEE 802.15.4 pro kmitočtová pásma do 1 GHz používaná v Číně, Evropě a také Severní Americe [1]. A nezůstane jen u vlastní podpory bezdrátové komunikace. Systém totiž pamatuje i na baterie spolu s jejich omezenou životností a nasazuje proto technologie typu Power Domain Gating, SleepWalking nebo periférie s velmi nízkou vlastní spotřebou.

32 bitů, vývodů i kB RAM

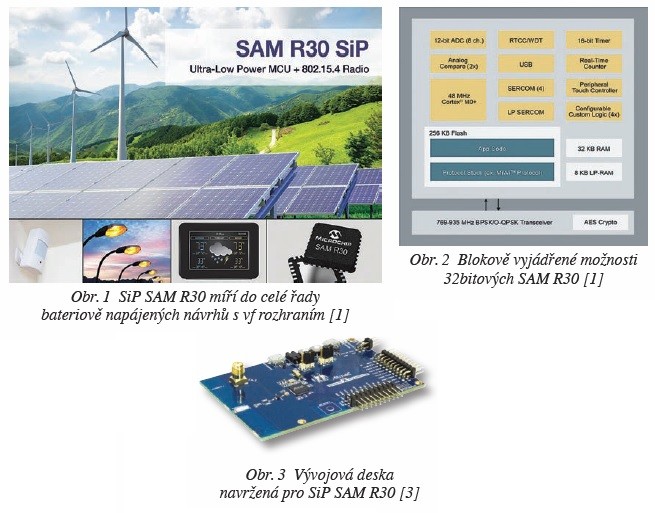

48MHz „System in Package“ SAM R30, zkráceně SiP nebo chcete-li též SoC, staví na 32bitovém jádru ARM® Cortex ®-M0+, MCU SAM L21, kde v rámci malého pouzdra typu QFN32 o rozměrech jen 5 × 5 mm (E18A), resp. jeho další verze se 48 piny a výslednými 7 × 7 mm (G18A, [2]), přináší 256 kB paměti Flash spolu se 40 kB SRAM. 8 kB SRAM přitom bude mít přívlastek Low Power – viz také obr. 2.

Takto napájené systémy Atmelu při uvážení nejnižšího provozního napětí 1,8 V odebírají méně než 500 nA a budou přitom schopné probouzení na základě univerzálních vstupů a výstupů GPIO, RTC (Real Time Counter) nebo i sériové komunikace.

Výdrž počítaná na roky s bezdrátovými systémy SAM R30

Ovládání dotykem a volitelná rozhraní

Konfigurovatelné periférie zde přináší až pět rozhraní poplatných možnostem bloků SERCOM (Serial Communication Interface), např. USART, I²C až do 3,4 MHz, SPI nebo LIN slave spolu s jedním v nízkopříkonové oblasti, dále pak až osm kanálů 12bitového A/D převodníku nebo možnost kapacitního dotykového ovládání v konfiguracích PTC (Peripheral Touch Controller) 8 × 6 nebo též 6 × 2 spolu s funkcí detekce přiblížení.

Vf část zase podpoří modulace BPSK a O-QPSK, zatímco na svém výstupu vykáže úrovně +11 dBm pro TX, resp. citlivost –110 dBm. Pracuje v rozsahu od 769 až do 935 MHz a vytvoříme s ní sítě typu point-to-point, star nebo mesh. Jednotlivé uzly mohou být od sebe vzdáleny až jeden kilometr, přičemž u hvězdicové topologie dosah ještě zdvojnásobíme. Větší plochy, např. na solárních či větrných farmách nebo v aplikacích pouličního osvětlení, spolehlivě pokrýváme sítěmi mesh.

K vývoji nám vhodně poslouží deska ATSAMR30-XPRO na obr. 3 v ceně 65 dolarů s podporou ze strany SDK Atmel Studio 7 – podrobněji viz [3].

ODKAZY

[1] Microchip Unveils the SAM R30 System in Package for Wirelessly Connected Designs, https://www.microchip.com/pressreleasepage/microchip-unveils-the-sam-r30-system-in-package-for-wirelessly-connected-designs

[2] Obvody ATSAMR30G18A, http://www.microchip.com/wwwproducts/en/ATSAMR30G18A

[3] SAM R30 Xplained Pro Evaluation Kit, http://www.microchip.com/ATSAMR30-XPRO
