Nový DC-DC měnič s velmi nízkým klidovým proudem

DPS 3/2011 | Články
Autor: Redakce

Nový DC-DC měnič AS1310 DC-DC od Austriamicrosystems potřebuje pouze 1 μA klidového proudu. Měnič je optimalizován pro malé zátěže (60 mA) a má vysokou účinnost, až 92 %. Může být napájen z baterií s rozsahem napětí 0,7 až 3,6 V, přičemž výstupní napětí se může pohybovat mezi 1,8 V a 3,3 V. Jeho účinnost je vysoká i při velmi nízkém zatížení, takže i při odběru 100 μA je pořád ještě 85 %, čímž podstatně prodlužuje životnost baterií.

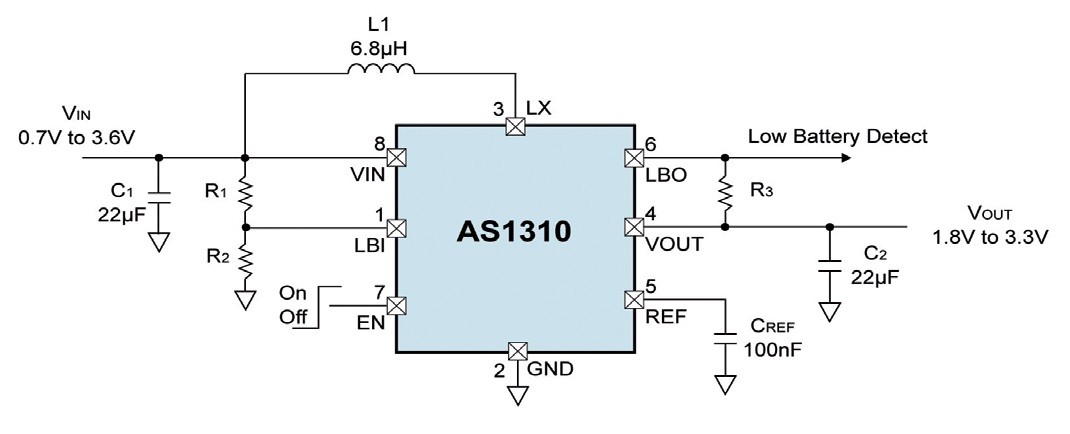

Obr. 1 Blokové zapojení měniče

Obr. 1 Blokové zapojení měniče

Vzhledem k tomu, že se u mnohých zařízení napájených z baterií přechází ze 3 V na 1,8 V, je měnič navržen tak, aby podporoval obě napětí. Pokud napětí na vstupu měniče překročí napětí na výstupu, přejde měnič do módu přímého propojení a vstup je přímo napojen na výstup. Vlastnosti měniče AS1310 jsou velmi vhodné pro zařízení napájené jednou nebo dvěma knoflíkovými bateriemi, např. pro měřiče glukózy v krvi, dálkové ovládání, naslouchací pomůcky, bezdrátové myši a jakékoliv další aplikace s malým odběrem proudu. Měnič AS1310 najde uplatnění zejména v takových aplikacích, ve kterých je často nevytížen, protože v tomto stavu odebírá velmi malý proud.

Obr. 2 DC-DC měnič AS1310

Obr. 2 DC-DC měnič AS1310

Měnič AS1310 má i další funkce, které rozšiřují možnosti jeho použití. V módu „Shut Down” je jeho výstup odpojen, přičemž jeho vlastní odběr je menší než 100 μA. Měnič má také zabudovanou detekci nízkého napětí na vstupu, jehož hodnotu lze nastavit dvěma externími rezistory. Pokud je vstupní napětí pod nastavenou úrovní, má výstupní signál pro signalizaci nízkého napětí hodnotu logické nuly.

Měnič AS1310 je dostupný v pouzdru TDFN 8-pin 2×2 mm. Jeho pracovní rozsah teplot je v rozmezí od –40 °C do +85 ºC.

www.austriamicrosystems.com
