Maxim Integrated rozšiřuje svou řadu DC-DC měničů s vysokou účinností

DPS 1/2020 | Články
Autor: HT-Eurep Electronic

Světový výrobce integrovaných obvodů Maxim Integrated rozšiřuje svoji nabídku synchronních snižujících DC-DC měničů s integrovanými MOSFETy. První z nich je obvod pod označením MAX17576 se vstupním napětím v rozsahu 4,5–60 V pro výstupní proud do 4 A a druhý je MAX17630 se vstupní napětím v rozsahu 4,5–36 V pro výstupní proud do 1 A. Oba obvody mají možnost přepínání pracovních režimů PWM, PFM a DCM pro dosažení co nejvyšší účinnosti při nízkých i vysokých odběrech. V závislosti na zvoleném pracovním režimu a odebíraném proudu dosahuje účinnost až 94 %. Pracovní frekvence je u MAX17576 nastavitelná od 100 kHz do 2,2 MHz a u MAX17630 od 400 kHz do 2,2 MHz.

Maxim Integrated rozšiřuje svou řadu DC-DC měničů s vysokou účinností

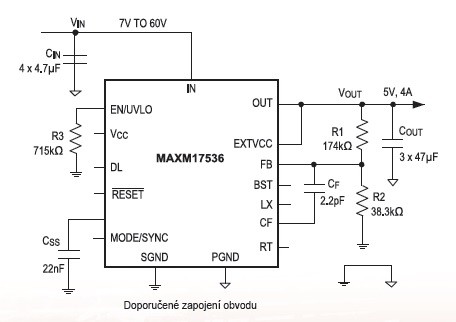

U obou obvodů nechybí vnitřní tepelná ochrana a nastavení vstupní podpěťové ochrany. Výstupní napětí je nastavitelné pomocí odporové děličky v rozsahu od 0,9 V do 90 % vstupního napětí. Další nové DC-DC měniče jsou moduly s integrovanou cívkou, čímž se značně zjednoduší návrh obvodu. Pro vstupní napětí v rozsahu 45–60 V s výstupním rozsahem od 0,9−12 V a proudem do 4 A je určen MAXM17536. I zde je možnost přepínání pracovních režimů PWM, PFM a DCM. Modul je dostupný v pouzdru SiP o rozměrech 9 × 15 × 4,32 mm. Minimum externích součástek z něj dělá ideální volbu tam, kde chybí dostatek zkušeností s návrhem DC-DC zapojení.

Tyto obvody najdou uplatnění v oblastech měření, regulace, průmyslové automatizace a robotických aplikací.

Podrobnější informace získáte u distributora, společnosti HT-Eurep Electronic, případně na http://www.maximintegrated.com/

HT-Eurep Electronic, Světova 9, 180 00 Praha 8, tel. 266 313 053, fax. 284 810 202, www.hte.cz
