Modulární zdroj 2000 W s galvanickým oddělením I/O 4 000 Vstř

Společnost TDK představila novou řadu zdrojů QM8B o jmenovitém výkonu 2000 W se schopností poskytnout až 18 výstupů. Uvedení těchto výrobků na trh znamená další rozšíření řady modulárních zdrojů QM, která od nynějška pokrývá výkonový rozsah 550 W až 2000 W. Tak jako všechny ostatní výrobky rodiny QM, vyznačují se QM8B nízkou hlučností a galvanickým oddělením I/O na úrovni MoPP (Means of Patient Protection). S osvědčeními pro lékařská zařízení i průmysl jsou QM8B cíleny na širokou škálu aplikací, včetně lékařských zařízení kategorie BF, zkušební a měřicí techniky, vysílačů, telekomunikačních zařízení a obnovitelných zdrojů elektrické energie.

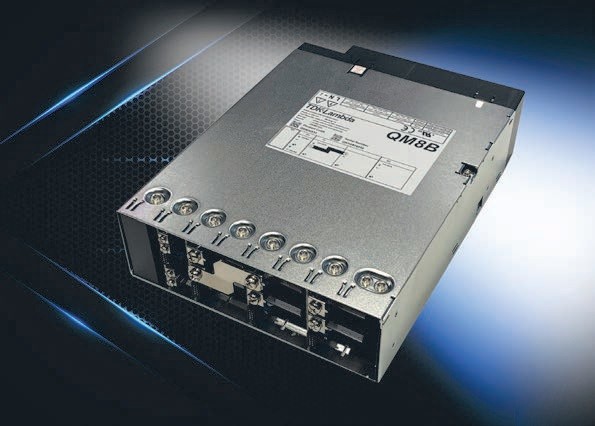

Modulární zdroj 2000 W s galvanickým oddělením IO 4 000 Vstř

QM8B dokážou zpracovat napájecí napětí v širokém rozsahu 90–264 Vstř/ 47−440 Hz a dodat do zátěže výkon 1500 W nebo 2000 W při napájení v rozsahu 180–264 Vstř. K dispozici je výběr z výstupních hladin od 2,8 V až 105,6 V a ve skříňce zdroje je prostor pro osazení osmi moduly s jedním výstupem nebo osmi moduly duálními. Volitelně lze osadit záložní/signálové moduly s nabídkou jedné nebo dvou záložních napěťových hladin (5 V, 12 V a 13,5 V až 2 A), komunikačního rozhraní PMBus a signálů „unit inhibit“ nebo „unit enable“ a „AC Good“. Jednotky pracují v rozsahu teplot okolního vzduchu –20 °C až +70 °C s určitým poklesem výstupního výkonu a výstupního proudu nad teplotou 50 °C se strmostí 2,5 %/°C. Skříňka se může pochlubit kompaktními rozměry 200 × 63,3 × 268 mm (š × v × h) a hmotností v rozmezí 2,3 až 3,4 kg v závislosti na konfiguraci. Provozní účinnost zdrojů řady QM až 91 % znamená nízkou hodnotu tepelných ztrát, což umožnilo použít pro chlazení jednotek pomaloběžné ventilátory s nízkou hlučností. Ve výsledku tyto vlastnosti přinášejí zvýšenou užitnou hodnotu pro pacienta/uživatele a zvýšenou spolehlivost, což se odráží v délce poskytnuté záruky, která je u těchto výrobků 7 let. Zdroje řady QM mají osvědčení dle norem IEC/EN/UL/CSA 60601-1, ANSI/AAMI ES 60601-1, IEC/EN 61010-1, IEC/EN/UL/ CSA 60950-1, IEC/ EN//UL/CSA 62368-1 a nesou značku CE v souladu s evropskými směrnicemi LVD, EMC a RoHS. Galvanické oddělení vstupu a výstupu je zkoušeno napětím 4 000 Vstř (2× MoPPs), vstup proti zemi, stejně jako výstup proti zemi mají oddělení 1 500 Vstř (1× MoPP) a zdroje jsou tak způsobilé pro napájení lékařských zařízení kategorie BF. Nejvyšší hodnota svodového proudu na kostru nepřesahuje 300 μA, přičemž QM8B stále splňují normy EN61000-6-3:2007 a EN60601-1-1-2015 (křivka B pro maximální úrovně rušení po přívodech a vyzařováním). Výrobky rovněž splňují normy EN60601-1-2 a EN61000-6-2 pro odolnost vůči vnějšímu rušení.

Výběr vhodné konfigurace dle přání zákazníka usnadňuje uživatelsky přívětivý online konfigurátor, s jehož pomocí lze rychle najít optimální kombinaci modulů se zvolenými pomocnými signály, hodnotami svodového proudu a záložních napěťových úrovní. Po zadání až 18 výstupních napětí a proudů konfigurátor automaticky vygeneruje jedinečný sedmimístný kód pro snadné objednání a rychlou dodávku.

Podrobnější informace o řadě konfigurovatelných zdrojů TDK-Lambda QM mohou zájemci získat na webových stránkách www.emea.lambda.tdk.com/uk/qm.

Více informací poskytne Amtek spol. s r. o.

Vídeňská 125, 619 00 Brno, tel. 547 125 560, fax 547 125 556

Borského 989/1, 152 00 Praha 5, tel. 251 681 111–13, fax 251 681 114

www.amtek.cz
