Více než jen základ. Osciloskopy DS1000Z teď vidí do 200 MHz

DPS 1/2020 | Články
Autor: Ing. Jan Robenek

V nabídce digitálních osciloskopů si dnes vybere úplně každý. Ať již přitom hledá špičkové laboratorní zařízení, nebo se při zobrazování průběhů a jejich analýze spokojí s naprostým základem. Někde se prostě začít musí a výrobci měřicí techniky to dobře vědí.

Méně vstupů vidí víc

Mezi modely osciloskopů řady DS1000 od společnosti Rigol Technologies se to nálepkami „Obsolete“ jenom hemží. Výrobce svou pozornost proto aktuálně zaměřuje spíše na sérii DS1000Z [1]. Ne že by mnohem silnější stroje navrhnout nedokázal, ale poslední novinky v řadách MSO5000, nebo dokonce i 8000, které již naši čtenáři dobře znají, mohou být pro někoho až moc šikovné. Proč tedy za ně připlácet, když celá řada techniků nebo kutilů, ale třeba i odborných škol jejich široký záběr stejně nevyužije?

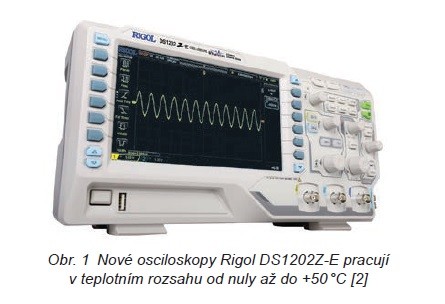

Více než jen základ. Osciloskopy DS1000Z teď vidí do 200 MHz

Přístrojů řady DS1000Z je několik a dávají nám hned na výběr, pokud jde o šířku pásma 50, 70 nebo 100 MHz a třeba i další výbavu. Jejich cena startuje na 349 dolarech a těsně pod 700 dolary se pak i zastaví. Pluskové modely si po zakoupení sondy poradí se 16 číslicovými kanály, zatímco varianty s koncovkou „S“ dále hostí dvoukanálový generátor průběhů pracující až do 25 MHz.

Veškeré osciloskopy zde až dosud nabízely čtyři analogové kanály. To se však mělo s příchodem říjnové novinky rychle změnit [2]. Verze DS1202Z-E s osmibitovým vertikálním rozlišením si nyní vystačí jen se dvěma klasickými vstupy, které však zpracují až 200 MHz. Díky ceně 369 dolarů nelze dále počítat s generátorem, ale ani s číslicovými kanály. Co však stále zůstává, je maximální vzorkovací rychlost v reálném čase 1 GS/s, resp. 500 MS/s uvážíme-li oba analogové vstupy, paměť v délce 24, resp. 12 milionů bodů nebo též maximální rychlost 30 000 wfms/s. Systém založený na technologii Ultra- Vision podporuje hardwarové funkce zápisu a také přehrávání průběhů, zatímco výsledky zobrazí na sedmipalcovém TFT LCD panelu s rozlišením WVGA (800 × 480 bodů).

Více než jen základ. Osciloskopy DS1000Z teď vidí do 200 MHz  1

Vyvíjet a ladit. Nebo i vyučovat

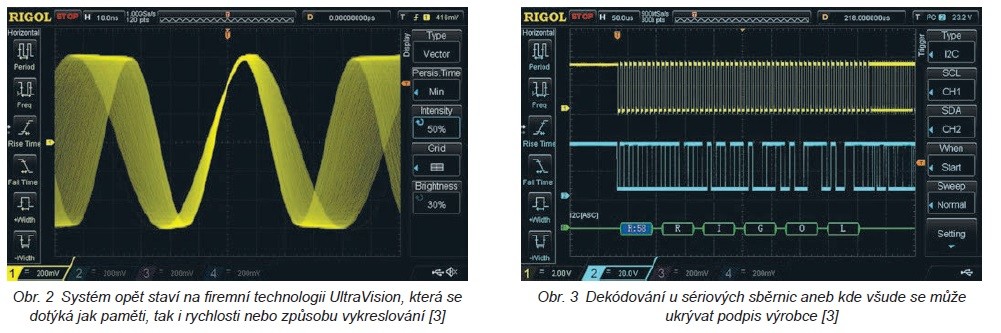

Přístroje DS1202Z-E [3] se mohou rovněž pochlubit FFT s vysokým rozlišením, 15 způsoby spouštění nebo celkem 37 možnostmi pro vlastní měření. Veškeré nové osciloskopy série DS1000Z dále podporují dekódování a spouštění u sériových sběrnic (RS232 / UART, I²C, SPI) v závislosti na výskytu specifických vzorů přítomných v datovém streamu, které je řešené formou příplatkové výbavy. Některé z možností zachycuje obr. 3. Ventilátorem chlazený systém o hmotnosti necelé tři kilogramy umožňuje externí spouštění, vyzná se v analýze typu prošel–neprošel a ve výbavě mu nechybí ani rozhraní USB Host & Device či LAN. S výjimkou sond a také příslušenství pak bude tříletá i poskytovaná záruka.

ODKAZY

[1] Osciloskopy Rigol řady 1000Z, https://www.rigolna.com/products/digital-oscilloscopes/1000z/

[2] Tisková zpráva, https://www.rigolna.com/news/2019/8522/

[3] Nový model DS1202Z-E, https://www.rigolna.com/DS1000Z/
