Valor – software pro výrobu elektroniky

DPS 4/2014 | Články
Autor: Ing. Milan Klauz, CADware

Programů zaměřených na výrobu elektroniky, zejména osazování, není mnoho, vlastně jen několik. Jedním z dodavatelů tohoto druhu softwaru je Valor, divize společnosti Mentor Graphics. Název Valor je ve světě výroby elektroniky velmi dobře zaveden, zejména mezi velkými výrobci. Původně izraelská firma se stala součástí společnosti Mentor Graphics před několika lety poté, co úspěšně ovládla obor hromadné výroby elektroniky. Od firmy Valor také pochází ODB++, výstupní formát dat z návrhu desek plošných spojů, který vyvinula právě pro potřeby výroby.

Firma Valor se zaměřila na CAM software pro velké výrobce už před mnoha lety, a to z jednoduchého důvodu – výroba ve velkém musí být detailně a velmi pečlivě připravena, protože i sebemenší chyba v procesu výroby s sebou nese velké finanční ztráty, o časovém zpoždění ani nemluvě. A je pochopitelné, že vysoká přidaná hodnota, kterou tento náročný software určený pro výrobu přináší, se odráží také v jeho ceně.

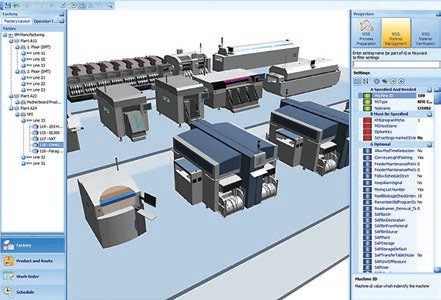

Valor – software pro výrobu elektroniky

Valor MSS – kompletní řešení

Jednotlivé programy s různými názvy od původní firmy Valor konsolidovala společnost Mentor Graphics do jedné platformy nazvané Valor MSS. Ta pokrývá všechny fáze výroby od počátečních operací přes osazování až po testování. Protože software takového rozsahu lze jen těžko vyvinout a provozovat jako jeden program, skládá se Valor MSS z celé řady modulů. Uživatel si tak může koupit jak kompletní balík, tak i jen jednotlivé moduly podle svých konkrétních potřeb. Základním modulem Valor MSS je Valor MSS Foundation, na který navazují moduly Process Preparation, Production Planning, Parts Library, Asset Utilization, Material Verification, Quality Management, Business Inteligence a další.

Valor Parts Library (VPL)

Modul Valor Parts Library řeší problematiku, kdy CAD data, která přicházejí do výroby, zahrnují i pouzdra použitých součástek. V hromadné výrobě se nelze spoléhat na to, že návrhář desky používá správná a rozměrově přesná pouzdra daných součástek nebo že správně označil vývod č. 1 atd. Navíc dodaná CAD data většinou vůbec nezahrnují údaje o výšce jednotlivých součástek.

Modul Valor Parts Library zajišťuje přesné fyzické modely součástek včetně konektorů. Knihovna tohoto modulu obsahuje 35 miliónů typů komerčně dostupných součástek, pro které má přesné modely pouzder. Ty zahrnují data o přesném obrysu, poloze vývodů a jejich kontaktní plochy, rozměrové tolerance, identifikaci vývodu č. 1 a výšku součástky. Tato knihovna je přístupná různým dalším modulům platformy Valor MSS a slouží k ověření správnosti dodaných a zpracovávaných CAD dat od návrhářů desek.

Information Highway&Warehouse Management

Koncem minulého roku doplnil Valor svoji nabídku softwaru pro výrobu o dva nové programy, které doplňují Valor MSS – Information Highway&Warehouse Management. Tyto programy mají za cíl maximálně využít dostupné zásoby součástek u výrobce tak, aby nebylo potřeba objednávat více součástek, než je skutečně nutné. Tato zdánlivě snadná záležitost není v reálné výrobě vůbec tak jednoduchá, jak by se mohlo zdát.

Při osazování desek plošných spojů zůstávají po ukončení práce na cívkách zásobníků osazovacích automatů nevyužité součástky. Informace o tom, kolik jich je a jaké typy, se běžně nedostává zpět do řízení výroby včas a přesně. Většinou se spotřeba materiálu při osazování desek počítá z počtu osazených desek a výpisu materiálu pro danou desku (tzv. back-flush system). Tak ovšem vzniká zpoždění informace o skutečném stavu a nepřesnosti ve skladovém hospodářství, které lze dohledat až při inventuře. Výsledkem je, že výrobce drží na skladě výrazně více zásob, než je pro danou zakázku potřeba. Pokud má výrobce nakoupeno například o 20 % více součástek, než je nutné, potom jenom úspora poloviny tohoto množství představuje pro výrobce výrazný finanční přínos.

Výsledkem použití obou těchto programů je podstatné snížení nadbytečných zásob materiálu a vyšší spolehlivost i pružnost ve výrobě.

Valor Warehouse Management umožňuje získat úplnou kontrolu nad materiálem jak ve skladu, tak i ve výrobě. Sleduje nejenom všechny hlavní sklady, ale i mezisklady přímo ve výrobě a místa konečné spotřeby materiálu.

Valor Information Highway získává detailní a přesné informace ze skladů a z výroby a zasílá je firemnímu informačnímu systému. Zajišťuje okamžitý přístup k informacím o materiálu jak ve skladu, tak i ve výrobě.

www.mentor.com/pcb-manufacturing--assembly/products
