Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Zenerovy diody firmy Taiwan Semiconductor
Autor: TME

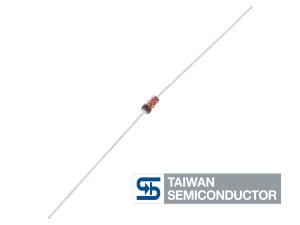

Firma Taiwan Semiconductor, jeden z největších výrobců polovodičů, má ve své nabídce širokou škálu Zenerových diod. V tomto sortimentu (dostupném v katalogu TME) stojí za pozornost součástky z rodiny BZX55. Jsou to nevelké diody s výkonovou ztrátou až 500 mW s širokým výběrem Zenerova napětí, nabízené v pouzdru DO-35 pro vývodovou montáž (THT).
Zenerovy diody pracují s obrácenou polaritou ("plus" na katodě) a jejich klíčovým parametrem je průrazné napětí, stanovované s velkou přesností (tolerance ±5 %). Po dosažení této úrovně napětí začíná dioda vést a omezuje další vzrůst napětí. Konstrukce diod umožňuje výrobu součástek s různým Zenerovým napětím – počínaje od 2,7 V. Díky tomu nacházejí využití v obvodech stabilizace napětí, napájecích zdrojích měničích či omezovačů napětí.
| Charakteristika: | |
|---|---|
| Typ diody | Zenerova |
| Výkonová ztráta | 0,5 W |
| Zenerovo napětí* | 2,7 V až 15 V |
| Zenerův proud | 5 mA |
| Druh balení | cívka/pásek |
| Pouzdro | DO35 |
| Montáž | THT |
| Tolerance | ±5% |
| Struktura polovodiče | samostatná dioda |
| Svodový proud* | 0,1 µA, 0,5 µA až 10 µA |
* v závislosti na modelu
Text připravila společnost Transfer Multisort Elektronik Sp. z o.o.
