Univerzální a kompaktní AC/DC měniče firmy AIMTEC

01.03. 2023 | Články
Autor: TME

1-refreshed_aimtec_2023 (jpg)

Poruchy napájecích jednotek jsou snad nejčastější poruchou elektronických zařízení. Vyplývá to z několika důvodů. Především systémy, které dodávají proud do zbytku obvodu, jsou přímo vystaveny jakýmkoli rušivým vlivům na vstupní straně – napěťové skoky, nedostatek výkonu atd. Druhým důvodem je použití nekvalitních komponentů ve stabilizátorech a měničích – zejména pak degradujících elektrolytických kondenzátorů. Třetím důvodem je nedostatek vhodných ochranných opatření, která by mohla chránit součásti napájecí jednotky před poruchou. Přehřátí, přetížení a zejména zkrat mohou být pro příliš zjednodušený obvod „smrtící“. Bohužel se stává, že důsledkem poruchy napájecího zdroje nebo měniče je nežádoucí zvýšení napětí v napájeném obvodu, jinými slovy, jedna závada způsobuje řetězovou reakci a poškodí se nejen jedna, ale hned několik součástí zařízení. Tyto situace nejenže způsobují frustraci spotřebitelů nebo dokonce ztráty způsobené prostoji v průmyslových podmínkách – zvyšují také náklady na opravy a ztěžují údržbu strojů / zařízení pracujících ve složitých automatizačních systémech.

Z tohoto důvodu je třeba věnovat zvláštní pozornost výběru napájecích komponentů. Nejenže musí odpovídat parametrům obvodu (s přiměřenou tolerancí), ale také musí mít vysokou kvalitu a trvanlivost. Proto v TME nabízíme široký sortiment kvalitních napáječů, zdrojů napájení a menších komponentů, jako jsou AC/DC měniče. V té poslední skupině bychom dnes chtěli zákazníkům představit řady AMEM-HAVZ a AMEL-HAVZ firmy AIMTEC.


Měniče řad AMEM-HAVZ a AMEL-HAVZ

Řady AMEM-HAVZ a AMEL-HAVZ jsou skupiny kompaktních AC/DC měničů. Jsou navrženy pro přímé napájení z elektrické sítě (85 V až 305 V AC), i když mohou být také použity se stejnosměrným napětím (100-430 V DC). Prvky jsou uzavřené v pouzdrech určených pro osazování plošných spojů (THT). Všechny produkty v této skupině mají tři základní ochrany: proti přetížení, zkratu a systém chránící před příliš vysokým napětím na výstupu. Zde je třeba zdůraznit, že výrobce odhaduje MTBF (mean time between failures, tedy střední dobu mezi poruchami) na 3 200 000 hodin. To svědčí o výjimečné trvanlivosti součástek řady AMEL.

Porovnání řad

Následující tabulka uvádí základní jmenovité parametry jednotlivých řad. Výrobky jsou rozděleny podle výstupního výkonu, který mohou dodávat. Bez zátěže odebírá většina měničů výkon pod 100 mW.

Řada

Výkon

Výstupní napětí

Výstupní proud

Účinnost

AMEM3

3 W

3,3 V až 24 V DC

0,125 A až 0,9 A

až 79 %

AMEM5

5 W

3,3 V až 24 V DC

0,208 A až 1,515 A

až 81,5 %

AMEL10

8,6 W nebo 10 W

3,3 V až 24 V DC

0,41 A až 2,6 A

až 85 %

AMEL15

13,2 W nebo 15 W

3,3 V až 24 V DC

0,625 A až 4 A

až 87 %

AMEL20

15 W nebo 20 W

3,3 V až 24 V DC

0,83 A až 4,5 A

až 86 %

AMEL30

20 W nebo 30 W

3,3 V až 48 V DC

0,63 A až 6 A

až 90 %



Charakteristika měničů AMEM-HAVZ a AMEL-HAVZ

Firma AIMTEC zajistila, že její výrobky splňují požadavky řady norem. Díky tomu jsou měniče vhodné pro širokou škálu aplikací. K těmto normám patří IEC62368, EN/UL62368-1 a EN60335, které mimo jiné určují standardy pro napájecí systémy spotřební elektroniky a domácích spotřebičů, jakož i EC/EN60601 (zdravotnické vybavení), IEC/EN61558-2-16 (prvky impulzních napájecích zdrojů s výstupním napětím až 100 V).

2-AMEL10-12S277HAVZB (jpg)

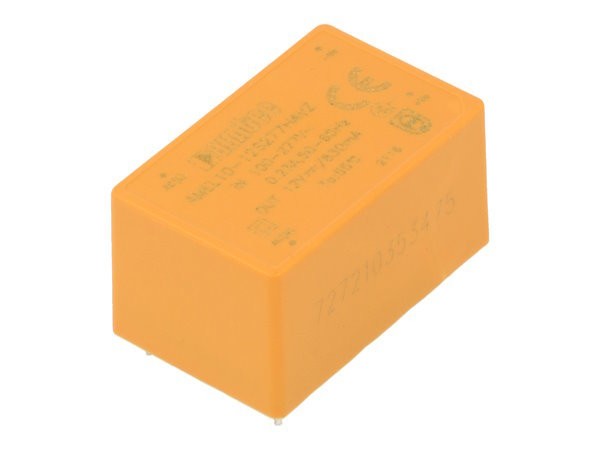

Měnič řady AMEL10, který zaručuje izolaci na úrovní 4000 kV

Výstupní napětí všech řad je stabilizováno a maximální amplituda výstupního rušení nepřesahuje 100 mV, přičemž jmenovité napětí měničů je udržováno s přesností +/-2 %. Většina prezentovaných produktů může pracovat při teplotách v rozsahu -40 °C až 85 °C. To umožňuje jejich použití také v průmyslových podmínkách a zařízeních pracujících venku, např. v takových oblastech jako jsou například energetika, telekomunikace či měřicí zařízení.

Text připravila společnost Transfer Multisort Elektronik Sp. z o.o.

Původní text naleznete na stránce: www.tme.eu
