Měření výkonu s GW Instek. Jeden wattmetr ve dvou verzích pro tři fáze

DPS 5/2023 | Články
Autor: Ing. Jan Robenek

Výkony bývají malé, ale i velké, sledované při průtoku stejnosměrného nebo i střídavého proudu, v systémech s jednou fází, ale třeba i jejich trojnásobným počtem. A přesně tady se nyní uplatní nové 3f digitální wattmetry GPM-8330/8320 od společnosti GW Instek představené prvního června [1]. Jaké možnosti měření obsluze nabídnou?

Číslicově, ale i graficky

S digitálně řešenými měřidly výkonu, včetně celé řady dalších souvisejících parametrů, se u firmy GW Instek nesetkáváme poprvé. Již dříve to bylo na stránkách DPS Elektronika od A do Z např. v souvislosti s modelem „Power Meter“ GPM-8310 vhodným pro střídavá měření veličin v jednofázové síti (1P / 2W, [2]). Zde také výrobce aktuálně navázal, když uvedl na trh zbrusu nové přístroje GPM-8330/8320 navržené speciálně pro výkonová měření v třífázových soustavách. První AC varianta poté přichází hned se třemi kanály, zatímco další verze GPM-8320 vybavená dvěma moduly již bude mít jeden ze tří vstupních slotů v zadní části měřiče zaslepený. Vedle DC přístupu systém dále nabízí šířku pásma 0,1 Hz až 100 kHz, analogově-číslicový převod s rozlišením 16 bitů a také rychlé vzorkování (300 kHz). Pětimístné výstupy měření provázané s dvaceti pěti různými parametry okamžitě zprostředkuje TFT LCD s úhlopříčkou pět palců. Obnovovací rychlost může přitom činit 0,1 s, stejně jako dvacet vteřin.

Nové přístroje GPM-8330/8320 s hmotností do čtyř kilogramů rovněž počítají s jednoduchým grafickým zobrazováním průběhů napětí, proudu či výkonu, podobně jako na osciloskopu, měřením harmonických kmitočtů, včetně analýzy až do jejich 50. řádu, také dle IEC 61000-4-7 pro 50/60 Hz, vstupními svorkami pro externí senzory proudu s napěťovým výstupem (EXT1 / EXT2) nebo též komunikačním rozhraním – standardně RS-232C, USB device/host či LAN a volitelně jako GPM-DA12 pak i mini GPIB plus digitální I/O, ovšem pouze s možností dodání přímo z výroby.

Z hlediska silových vstupů lze jinak počítat s konfiguracemi 1P3W / 3P3W / 3P4W nebo též 3V3A. Poplatně sedmi rozsahům se pak budeme napěťově pohybovat od 15 V až do 1 000 Vrms, zatímco proudově to bude již od 500 mA v šesti rozsazích až do 20 A. Plný rozsah je přitom definován s činitelem výkyvu CF = 3, zatímco poloviční poté pro CF = 6 nebo 6 A. U výkonu výrobce konečně definuje 42 rozsahů v rozmezí 7,5 W až 20 kW. Pro síťové kmitočty bude jinak přesnost měření pokaždé činit ±(0,1 % ze čtené hodnoty + 0,05 % z rozsahu).

Obsluha si může zvolit různé měřicí módy (AC+DC / AC / DC / V-MEAN), se kterými poté vyčíslí parametry, jako jsou napětí (Vrms / Vac / Vdc / Vmn / V+pk / V-pk), proud (Irms / Iac / Idc / I+pk / I-pk), kmitočet (VHz / IHz), výkon (P / P+pk / P-pk), činitel výkyvu (CFV/ CFI), zdánlivý výkon (VA), jalový výkon (VAR), účiník (PF), fázový posun (DEG), celkové harmonické zkreslení (THDV / THDI), MCR coby „maximum current ratio“, a chybět zde nesmí ani matematické výpočty (MATH). Interní paměť digitálního wattmetru dokáže pro účely následné analýzy pojmout 10 000 zápisů a zohlednit přitom též uživatelem zvolený časový interval.

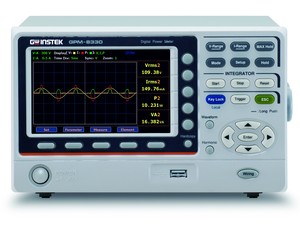

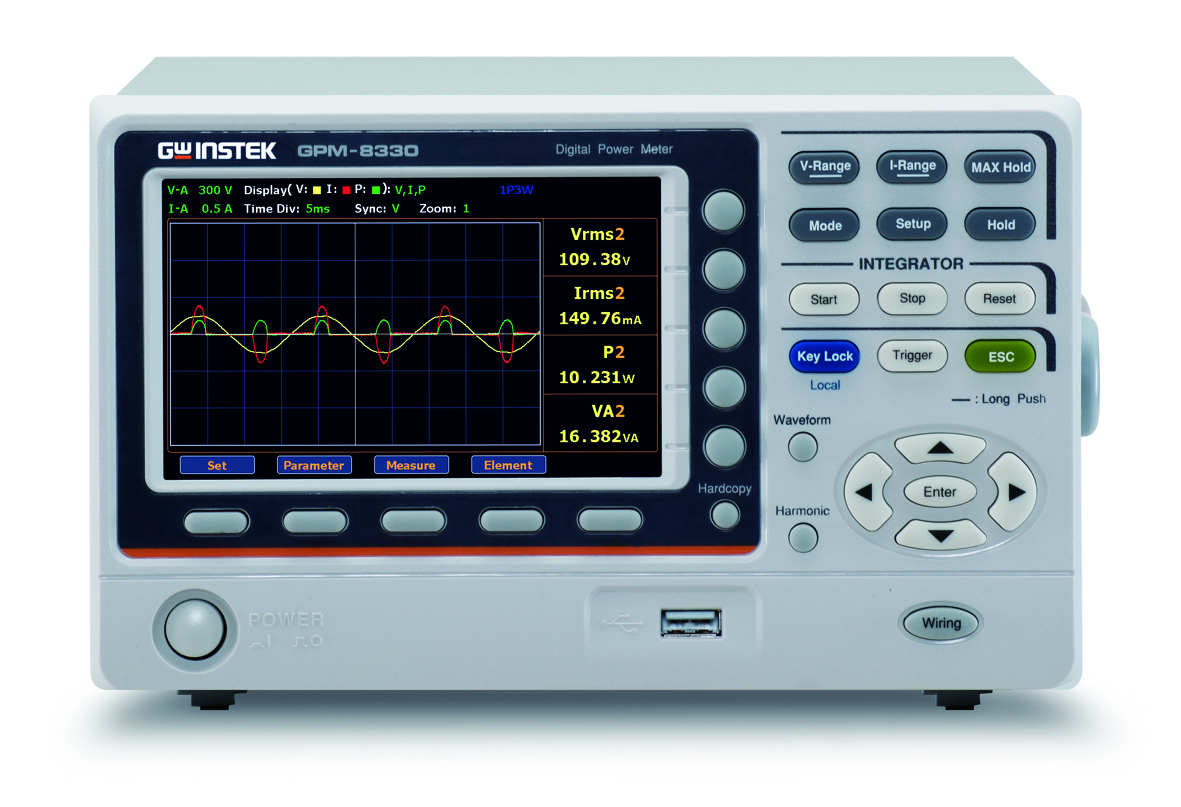

Obr. 1  Nové digitální wattmetry GPM-8330/8320 s pětipalcovým grafickým displejem od společnosti GW Instek přesně vyčíslí a třeba i vykreslí spoustu důležitých parametrů (nejen) pro třífázové soustavy. Pracují v rozsahu do 1 000 V, 20 A, 20 kW nebo 100 kHz [1]

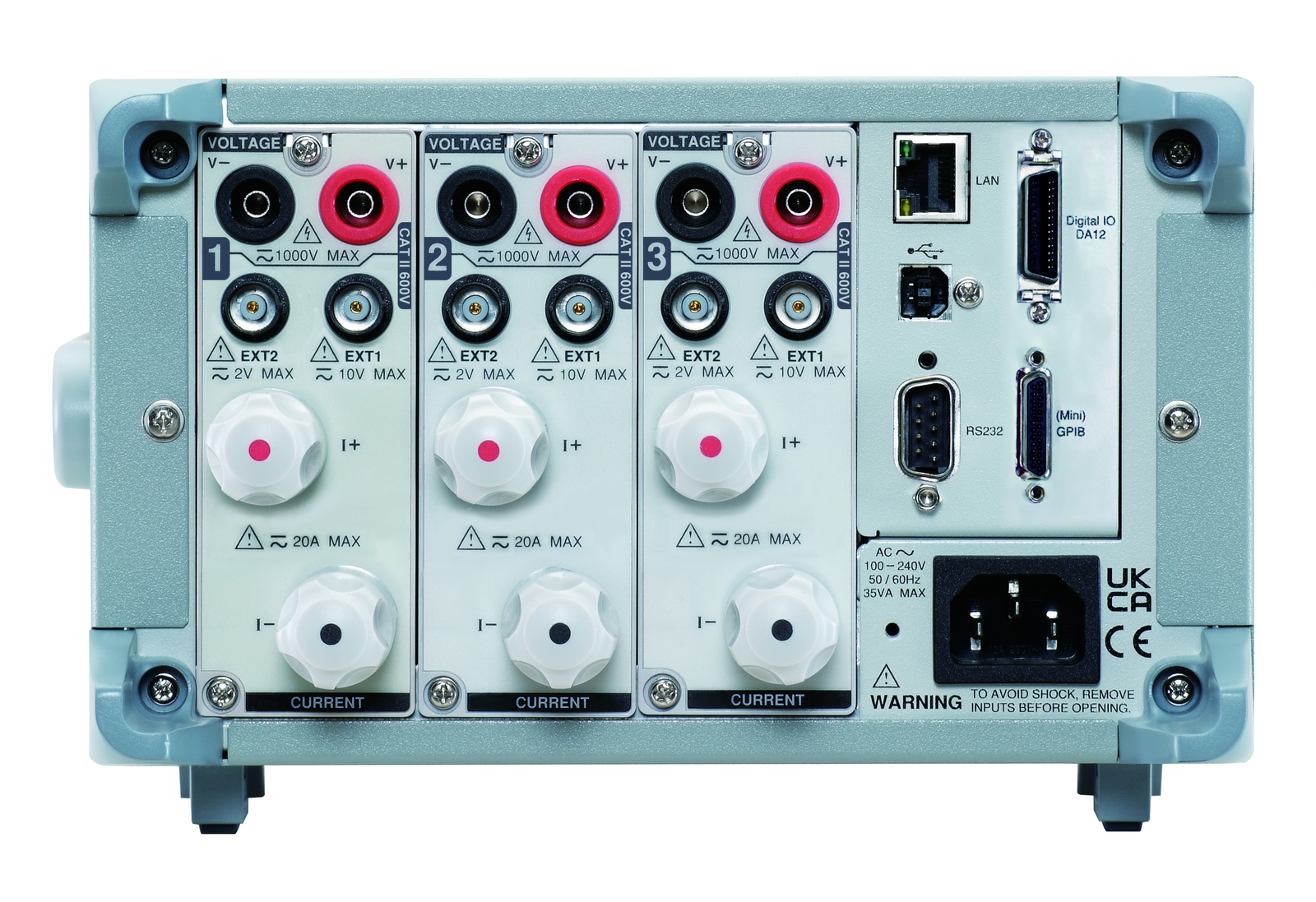

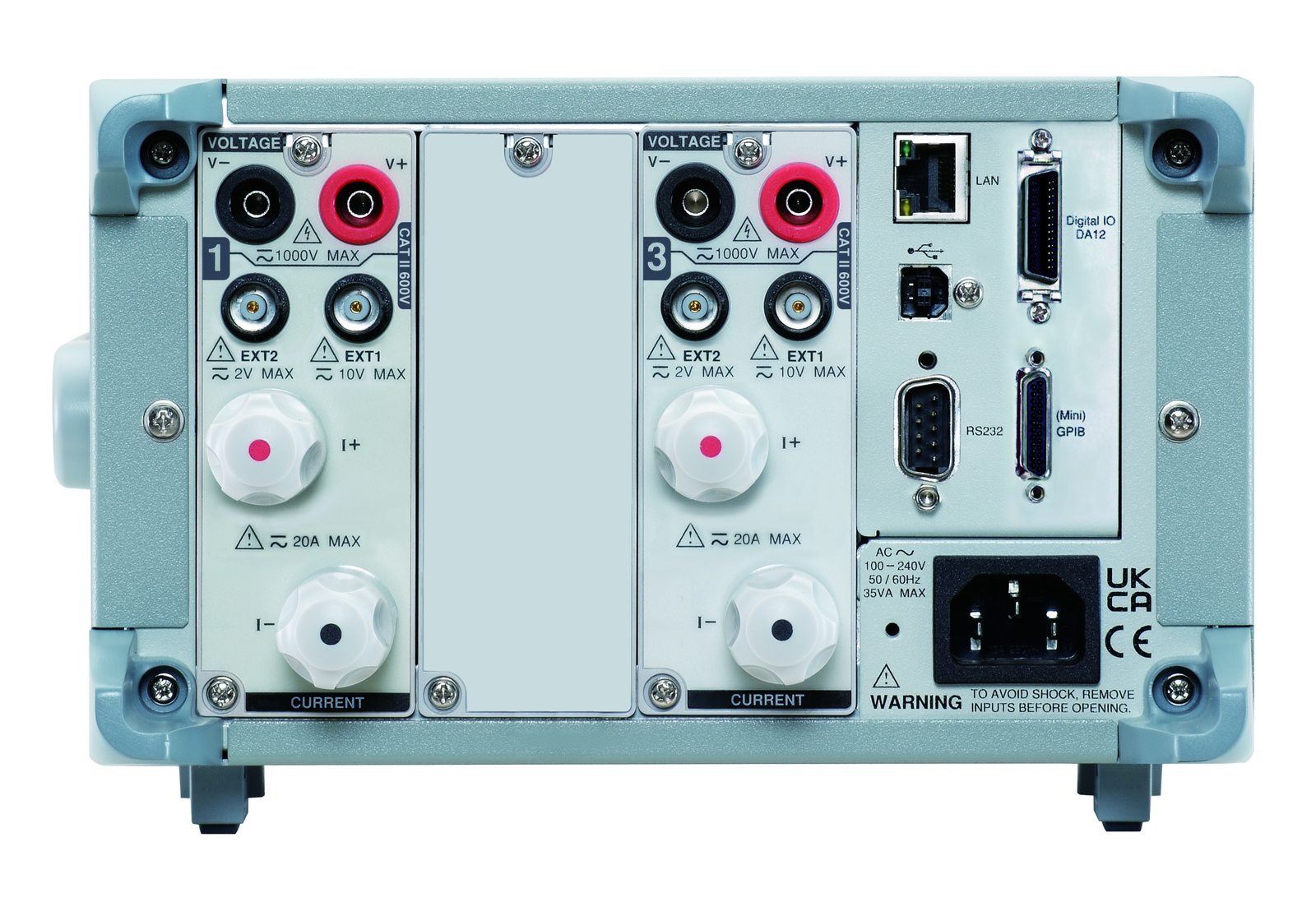

Obr. 2  Jednotlivé modely v základu odlišujeme dvěma nebo i třemi kanály a také volitelným rozhraním [3]
