Na CO2 mobilní cestou. Důležitý je i RESET

DPS 5/2023 | Články
Autor: Ing. Jan Robenek

Čidla, která potřebujeme k měření, mohou být někdy doslova mikroskopická, zatímco jindy si již budou žádat o něco větší provedení. Stále však s nimi dokážeme navrhnout docela drobná zařízení. A jak nedávno ukázala společnost Sensirion ve spolupráci s ZenMeasure, třeba i nejmenší svého druhu.

Mobilní detektor CO2 neznamená jen aplikaci

Sledování koncentrací oxidu uhličitého se poslední dobou těší obrovskému zájmu. Kdo by také nechtěl pracovat či studovat efektivně, bez hrozící únavy, ospalosti nebo snad i bolestí hlavy? Jenže podobná měřidla většinou zabírala nějaké místo a kvůli svému proudovému odběru často vyžadovala též externí zdroj napájení, což měření „za pochodu“ jen komplikovalo. Letos v červnu však spatřil světlo světa zbrusu nový miniaturní detektor Meawow typu „tři v jednom“ (globální značka spadající pod ZenMeasure Technologies), přenosný model MHO-H411 s možností bezdrátového připojení prostřednictvím BLE [1], který je vybavený právě snímačem CO2 řady SCD4x od společnosti Sensirion – na stránkách DPS Elektronika od A do Z viz také [2]. Stal se tak nejmenším řešením svého druhu, které je na trhu v danou chvíli k dispozici. Možnost pohodlného přenášení, podobně jako u mobilního telefonu, pak umocňuje vestavěný lithiový akumulátor o kapacitě 500 mAh, který lze dobíjet přes USB typu C. V praxi to může znamenat i dvoutýdenní výdrž počítanou na základě každodenní nepřetržité detekce po dobu osmi hodin s vypnutou signalizací prostřednictvím LED.

Inteligentní návrh na dané poměry skutečně drobného zařízení o velikosti 50 x 50 x 16,3 mm slibuje režimy odpovídající různým požadavkům, ať již to bude jediné, nebo i dlouhodobější měření. Údaje o koncentracích oxidu uhličitého jsou poté k dispozici jednorázově co pět vteřin, resp. plynule jednou za půl minuty. K tomu si dále přičtěte snad už povinné dokumentování okolní teploty, včetně vlhkosti. A pokud si měřidlo pověsíte např. k batohu, poslouží vám rovněž jako hodiny. Jak už bývá dobrým zvykem, přístroj zprostředkuje nejen číselné vyjádření v jednotkách ppm, ale k dispozici má i barevný stavový „pásek“ nebo ledkovou signalizaci ve třech barvách a pro koncentrace v rozsahu 400–800 ppm, 801–1500 ppm nebo též 1501–5000 ppm. Systém pracuje v teplotním rozsahu od nuly do +60 °C. Přesnost pak výrobce stanovuje na ±50 ppm +5 % ze čtené hodnoty, zatímco u dalších dvou veličin se dále dostáváme na ±1 °C, resp. až poněkud nečekaných ±10 % RH. Díky rozhraní Bluetooth lze krabičku konečně provázat s příslušnou aplikací Meawow a získaná data spravovat na mobilním zařízení. Měřidlo koncentrací oxidu uhličitého je možné samozřejmě kalibrovat, a pokud si např. v ložnici nepřejete být rušeni světlem signalizační LED, dokážete zmíněnou funkci rovněž zakázat [3].

Podmínky diktuje RESET

Výčet novinek od společnosti Sensirion tím ale nekončí – a to ani nemusíme změnit oblast měření. Firma totiž dále oznámila sladění svých senzorů kvality vzduchu se standardy RESET Air odkazujícími na „Regenerative Ecological, Social and Economic Targets“. Zmíněný krok zde pro monitorovací zařízení pracující uvnitř budov zjednodušuje schvalovací proces a umožňuje tak vyhovět požadovaným standardům RESET, zatímco dále zajišťujeme nejen přesné, ale i spolehlivé měření kvality vzduchu [4]. To, co nezměříte, nemůžete ani efektivně řešit. V praxi to pak znamená nepřetržité sledování celkem pěti parametrů v reálném čase: CO2, ale také PM2.5, VOC, RH a T. V režii firmy Sensirion k tomu navíc budou stačit pouze dva senzory: SCD41 dohromady s SEN54.

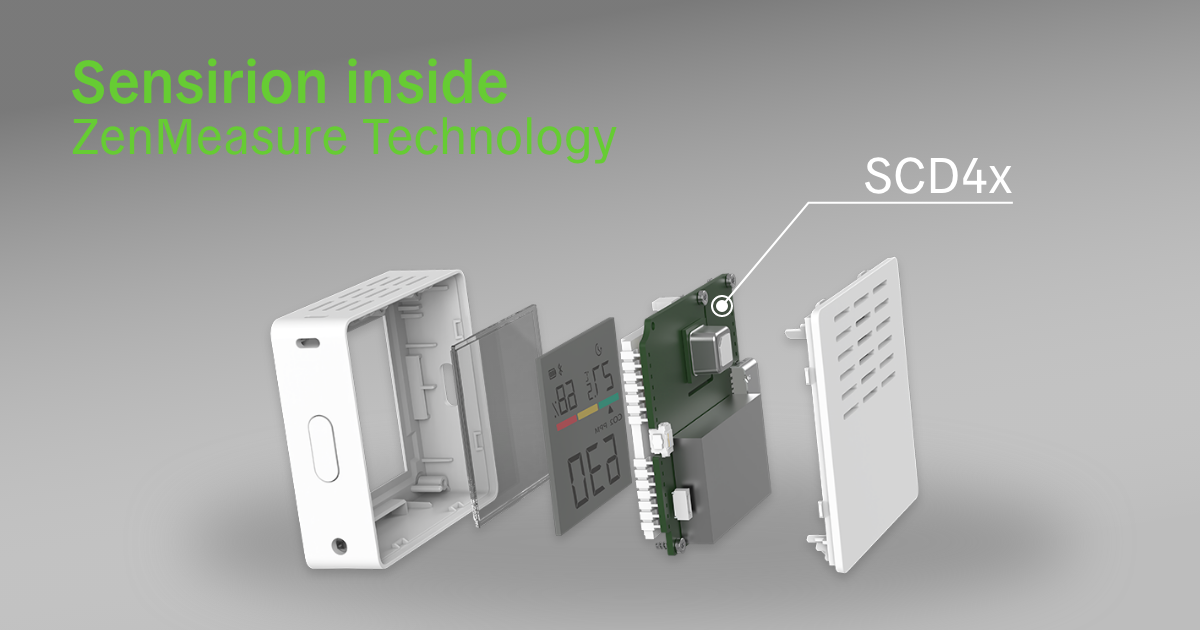

Obr. 1  Měřidla oxidu uhličitého nemusí být vůbec velká. S čidly CO2 od firmy Sensirion lze vyrobit i jedno z nejmenších bezdrátových řešení na trhu [1]

Obr. 2  Kvalitu vzduchu ve vnitřních prostorách budov nelze brát na lehkou váhu. Význam celé věci zde jasně dokládají i příslušné standardy [4]

Odkazy:

[1] Tisková zpráva, https://sensirion.com/company/news/press-releases-and-news/article/sensirion-and-zenmeasure-collaborate-to-create-a-portable-mobile-co2-detector

[2] Měření CO2 aneb velký problém řešený v malém těle, https://www.dps-az.cz/mereni/novinky/id:84640/mereni-co2-aneb-velky-problem-reseny-v-malem-tele

[3] Meawow Mini 3-in-1 Portable CO2 Detector, https://meawow.com/product/thermo-hygrometer/meawow-mini-3-in-1-portable-co2-detector/

[4] Tisková zpráva, https://sensirion.com/company/news/press-releases-and-news/article/sensirion-air-quality-sensors-harmonized-with-reset-air-standard
