Kontrolky a signalizátory značky Signal-Construct

01.08. 2024 | Články
Autor: TME

Tlačítka a kontrolky jsou nejzákladnějšími prvky rozhraní mnoha zařízení, od průmyslových strojů až po spotřební vybavení. Jsou k dostání v široké škále formátů, velikostí a elektrických specifikací, které najdete v našem katalogu.

Poptávka a široká škála využití znamená, že na trhu existují dodavatelé, kteří se specializují na výrobu LED signalizátorů. Jednou z nejznámějších značek v tomto odvětví je německá společnost Signal-Construct. Níže uvádíme nabídku tohoto výrobce určenou producentům různých typů elektrotechnických zařízení. Bez ohledu na zamýšlené použití naši zákazníci jistě najdou zde řešení, které bude vyhovovat jejich požadavkům.

Úplná nabídka Signal-Construct



Kontrolky montované na panel

Dva běžné způsoby montáže kontrolek jsou jejich umístění přímo do obvodu a montáž na panel. Ty druhé se upevňují do otvoru a přitlačují k povrchu šroubem, často s přidanou pojistnou podložkou. Díky tomu je možné vyrábět panely vyznačující se vysokým stupněm krytí. Navíc se tím usnadňuje údržba nebo výměna komponent, které selhaly (což se vzhledem k životnosti LED diod často nestává). Třetí výhodou takového řešení je jeho modularita, která souvisí se zefektivněním výroby.





LED signalizátory montované na panel mohou mít mnoho podob. Níže jsou uvedeny ty, které mají specifické vlastnosti, ale základní rozdělení vychází z výrobního materiálu. Kovové prvky jsou umístěny v tělese se závitem, zatímco ty vyrobené z plastu (zde je materiálem polykarbonát) se upevňují „vtlačením“. Z nabídky Signal-Construct lze zakoupit kontrolky pro montáž do otvorů o průměru od 6 mm do 30 mm, v mnoha standardních barvách. Zde stojí za zmínku, že nemalá část nabízených výrobků se vyznačuje stupněm krytí IP67 (plná odolnost proti prachu a vlhkosti na přední straně) a širokou teplotní tolerancí od -40 °C do 75 °C (v závislosti na modelu).





Dalším důležitým hlediskem vlastností výrobků Signal-Construct je rozsah napájecích napětí. I zde dodavatel přizpůsobil své výrobky pro různá použití. Kromě nejtypičtějších prvků pracujících se stejnosměrným napětím od 6 V do 28 V DC jsou v katalogu TME k dispozici také signalizátory pracující se střídavým napětím až do 230 V AC (tedy v souladu s typickými parametry sítě). Zde stojí za zmínku, že výrobce připravil širokou škálu velkých signalizátorů, kde průměr diody (plocha čočky) přesahuje 22 mm. Tyto výrobky se používají především v průmyslových podmínkách, kde zřetelně signalizují stav strojů, a také v kokpitech nebo na přístrojových deskách silničních vozidel, kolejových vozidel, lodí apod.



Signalizátory pro montáž na PCB

Druhým oblíbeným typem LED kontrolek jsou prvky montované přímo na desku plošných spojů. Ve většině případů se skládají z více než jedné diody. Pouzdro zajišťuje, že struktury jsou rovnoměrně rozmístěny a osa čočky zůstává rovnoběžná s plochou laminátu. Tento formát usnadňuje sestavování kontrolních panelů a navrhování PCB a také zpevňuje umístění kontrolek.

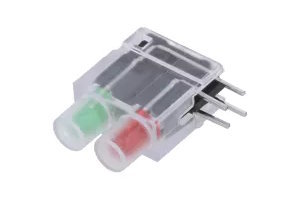

Díky difuznímu krytu je rozsvícení diody ještě lépe patrné.





LED signalizátory pro přímou montáž na PCB se vyznačují cenovou dostupností, takže výrazně neovlivňují výrobní náklady cílových zařízení. Jsou k dispozici jako modely obsahující 1 až 10 diod, s vývody pro montáž do průchozích otvorů (THT) umístěnými v jedné nebo více řadách (ve standardní rozteči 2,54 mm). Poskytují dobrou viditelnost signálu s vyzařovacím úhlem až 70°. Výrobce připravil verze v různých barvách (mimo jiné zelené, žluté, červené nebo modré), a také ve smíšených variantách.



Další výrobky Signal-Construct

Kromě samotných kontrolek nabízí značka Signal-Construct mnoho souvisejících a doplňkových výrobků. Nejdůležitější z nich jsou uvedeny níže, i když je zde třeba poznamenat, že tento seznam nezahrnuje celé portfolio dodavatele.

Objímky pro LED

Pokud je potřeba do konstrukce namontovat kontrolku s určitou barvou, bude užitečnou součástí LED objímka. Zde výrobce nabízí řešení pro diody s nejoblíbenějšími průměry: 3 mm, 5 mm, 8 mm a 10 mm.





Objímky jsou vyrobeny z kovu a mají izolační plastové vložky, které znehybňují diodu v těle a zabraňují zkratování jejích vývodů. V katalogu TME lze zakoupit prvky v černé a stříbrné barvě, s konvexním nebo konkávním čelem. Díky výrobnímu materiálu se vyznačují vysokou odolností. Vybrané modely jsou navíc vybaveny průhledným krytem, který chrání světelný zdroj před mechanickým poškozením a povětrnostními vlivy, díky čemuž si namontována objímka zachovává stupeň krytí IP67.



LED žárovky BA9S

Ještě nedávno se k signalizaci přítomnosti síťového napětí používaly neonové žárovky. Tyto kontrolky byly často umístěny v zásuvkách BA9S, které umožňují rychlou výměnu prvku. V současné době je použití neonových zdrojů zbytečné, protože je úspěšně nahrazují LED diody. Signal-Construct dodává kontrolky, které umožňují namontovat moderní polovodičové signalizátory namísto klasických žárovek. Tyto výrobky jsou k dispozici ve verzích pro napětí 130 V a 230 V AC, v zelené, červené, modré, žluté a bílé barvě. Ty poslední lze samozřejmě použít i jako náhradu osvětlovacích prvků – vyznačují se jasem až 7000 mcd.

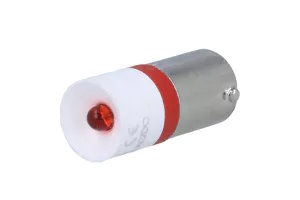

Svítidlo pro montáž do zásuvky BA9S nahrazuje tradiční signalizátory.



LED svítidla

Moduly řady Minostar jsou dalším příkladem osvětlovacích prvků Signal-Construct. Patří mezi ně malé (průměr 38 mm) bodové zdroje bílého světla. Lze je úspěšně použít například k osvětlení vnitřku rozvaděčů. Přestože se vyznačují výkonem pouhých 1155 mW, jejich jas je stejný jako u klasické 25\wattové žárovky (cca 100... 140 lm). Navíc jsou navrženy pro nepřetržitý provoz. Tuto možnost zajišťuje speciálně navržená příruba odvádějící teplo, která zároveň slouží k upevnění modulu. Svítidlo Minostar používá napájení 3,3 V DC a odebírá proud 350 mA. V katalogu TME jsou k dispozici moduly s několika verzemi čoček, které se liší vyzařovacím úhlem (od 15° do 35°).

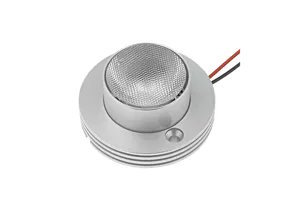

Tělo svítidla slouží jak k upevnění modulu, tak k odvádění tepla.



Text připravila společnost Transfer Multisort Elektronik Sp. z o.o.
