Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Čtyři termočlánky obslouží jediný čip MCP9604. S I2C a přesně
Autor: Jan Robenek
Ať již budeme hlídat -200 °C nebo jindy zase +1372 °C, měření teploty se neobejde bez vhodného termočlánku. A to nejen v případě náročných průmyslových aplikací. Co když ale najednou potřebujeme větší počet senzorů, kupříkladu čtyři?
Pro firmu Microchip to nepředstavuje žádný problém. Díky sympatické novince v rámci jediného čipu definuje přesnost až ±1,5 °C (typicky jen půl stupně) a číslicové rozhraní I2C k tomu. Vytváří tím precizní alternativu k řešení, složenému z většího počtu diskrétních prvků, které bývá nejen komplikovanější, ale vnáší samozřejmě další odchylky měření.

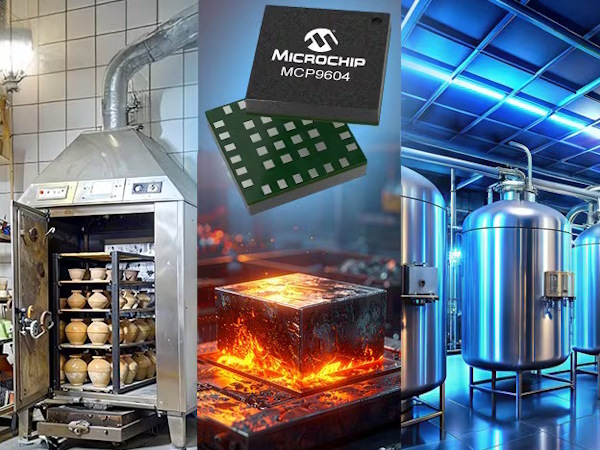

Vedle rovnic vyššího řádu, v protikladu k jednoduché lineární aproximaci, bude dále pracovat s vlastními A/D převodníky, zesilovači, kompenzací studeného konce nebo i dalšími prostředky, nezbytnými pro kompletní signálový řetězec, a to včetně matematických výpočtů. První čtyřkanálová novinka v rámci dané skupiny obvodů nese označení MCP9604, umožňuje nasadit osm běžných druhů termočlánků a zvolená pouzdra typu LGA s 24 vývody zde měří pouze 5 × 5 mm (na stránkách DPS Elektronika od A do Z jste mohli také číst Sledujeme teplotu v širokém rozsahu. S termočlánky a jejich podpůrnými obvody).
Více informací najdete v celé zprávě Four-Channel Thermocouple Measurement with Integrated Conditioning Now Possible with ±1.5°C System Accuracy.
