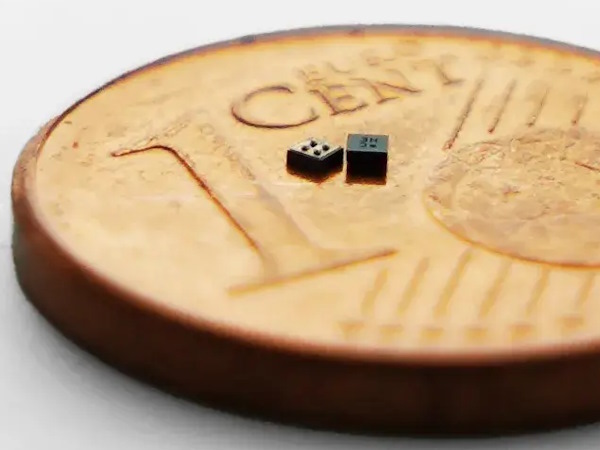

Obvody AS6223 se zhlédly v máku. Barvou i rozměry

Nový teplotní senzor z dílny ams OSRAM, představený tento měsíc v návaznosti na německý veletrh Medica, který startuje hned po víkendu, bude nejen přesný, ale také neobyčejně malý – srovnatelný s pouhými zrnky máku. Číslicový integrovaný obvod AS6223 se proto uplatní zejména v nositelné elektronice typu hodinek, prstenů či náplastí. Ale nejen tam. Otevřeli jsme dokumentaci, abychom zjistili další podrobnosti, bez vlivu algoritmů AI v původní zprávě.

Systém s pouhou čtveřicí vývodů zahrnuje samotné „bandgap“ čidlo teploty (rozumějme křemíkový bipolární tranzistor), povinné vstupní obvody, A/D převodník, blok digitálního zpracování signálu a po průchodu registry samozřejmě dvoudrátové rozhraní I²C. Výrobce udává přesnost měření ±0,09 °C, platnou v rozmezí od +20 až do +42 °C, pak již mohou tolerance výrazněji narůstat. Pokud jde o typickou spotřebu, dostáváme se na 4 Hz (čtyři převody za vteřinu) k odběru 6 μA nebo jindy v režimu spánku zase na 250 nA.

Vyhotovení typu WLCSP měří 0,82 × 0,82 mm a při teplotách nad nulou očekává napájení již od 1,14 V. Počítejte s tovární kalibrací (viz také NIST či ISO/IEC-17025), vlastní linearizací, ale i čtveřicí různých adres I²C, definujících počet možných obvodů AS6223 na jedné sběrnici.

Více informací najdete v celé zprávě From skin to within: Miniature sensors and light solutions from ams OSRAM at Medica 2025, odkazující rovněž na další novinky výrobce.
