Neotřesitelné nebo neochvějné? Kapacity TDK to vyjádří desítkami g

Když je něco v pohybu, dochází dříve či později k opotřebení a rychlý konec na sebe nenechá zpravidla dlouho čekat. V elektronice však musíme věnovat bedlivou pozornost i součástkám, které na desce jinak sedí jako „přikované“. Třeba kondenzátorům, zvláště pak s jejich rostoucími objemy, hmotností a samozřejmě i teplotním zatížením.

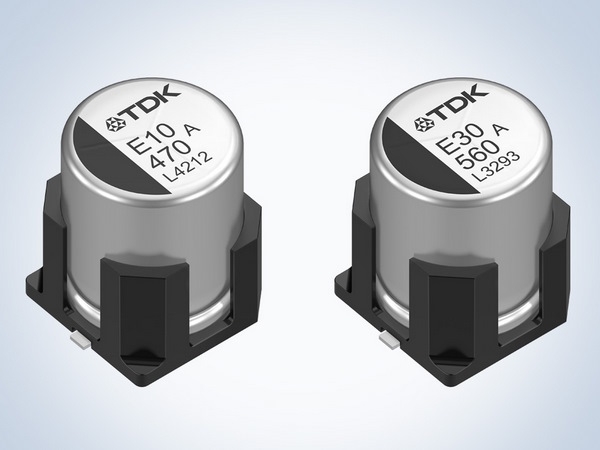

Směřují vaše návrhy třeba do robotiky nebo sféry automobilového průmyslu? A chcete zůstat v klidu, byť budou teoreticky stiženy mechanickými vibracemi až do 30 g (MIL-STD-202, Method 204)? V tom případě se můžou hodit polymerové, hliníkové elektrolytické kondenzátory v hybridním SMD provedení od firmy TDK. Známý výrobce právě oznámil, že rozšiřuje svou řadu B409x o prvky, které takové zatížení s přehledem ustojí. Dokladem jsou hned čtyři vnější opěry, vystupující přímo ze základny, čímž také celou zásobárnu energie v případě mechanických nárazů, otřesů či vibrací dále stabilizujeme. Hledejte proto koncové označení 100, standardní typy zde mívají tři nuly.

Součástky pro povrchovou montáž uvažují napěťový rozsah mezi 25 V a 80 V, zatímco kapacity již nabývají velikosti od 56 µF do 1100 µF. Průměr elektrolytů činí 10 mm, přičemž výška se bude pohybovat mezi 10,2 mm a 16,8 mm. Odpor ESR se poplatně polymerům vyskytuje v rozmezí 10 mΩ až 33 mΩ a zvlnění (ripple current) poté zasahuje od 2,8 A do 5,8 ampér. A co teplotní rozsah? Počítejte klidně až s +150 °C (B40910). S výpočtem přesné životnosti za daných podmínek pomůže i speciální nástroj na webu.

Více informací najdete v celé zprávě TDK introduces vibration-resistant hybrid polymer electrolytic capacitors for automotive and industrial applications.
