Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Počítáte každý mikroohm? 200A čidla si vystačí s padesáti
Autor: Jan Robenek
Průmyslová zařízení, fotovoltaika, HEV/EV nebo např. datová centra. Kdo by nechtěl srazit výkonové ztráty o 90 % a rozměry třeba o dalších 95 %? V Allegro MicroSystems to dokáží, alespoň u nových senzorů proudu s galvanickým oddělením. Výrobce s nimi počátkem ledna nastavil novou laťku.

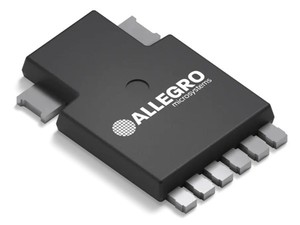

Pro integrované 150kHz snímače ACS37200 s rozsahem pro měření proudu až ±200 A v kompaktním provedení pouzder typu PSOF-8, zabírajících 100 mm², je typický odpor silového vedení na úrovni 50 µΩ. Málo, nebo hodně? Ve výkonové elektronice hraje roli každý miliohm.
Pokud smyčkou se shunt rezistorem o velikosti 0,5 mΩ protéká sto ampér, ztrácíme čistě jako teplo, které dále potřebujeme vhodně odvést, pět wattů. Díky „bočníku“ o velikosti 50 µΩ to však bude o 90 % méně, tj. pouze 0,5 W. A pak zde ještě máme fyzické rozměry. Allegro vše porovnává s předchozí generací obvodů, zastoupenou senzory ACS772 (100 µΩ, 200 kHz a opět analogově a s využitím Hallova jevu; na stránkách DPS Elektronika od A do Z jsme psali též Při měření velkých proudů netřeba vrtat díry. Stačí nová pouzdra).
Více informací najdete v celé zprávě Allegro Sets New Standard for Efficiency in High-Power Systems with Ultra-Low-Loss Isolated Current Sensor.
