Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Velké kapacity už nebudou rozčilovat. Použijte stabilizátory ROHM
Autor: Jan Robenek

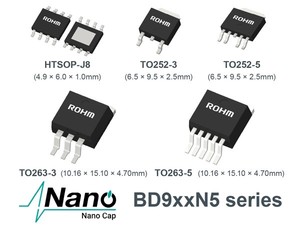

Nové lineární stabilizátory LDO řady BD9xxN5 s proudovou zatížitelností do 0,5 A – to je celkem 18 produktů s chráněnou technologií vysoce stabilního řízení Nano Cap™, určených pro elektroniku v automobilech, průmyslové systémy, telekomunikace nebo i řadu dalších zapojení s napájením z primárního zdroje 12 či 24 V. Klíčovou roli zde budou hrát zejména kondenzátory.
Výstupní kapacita 1 µF, nebo ještě méně, zde obecně znamená problém, nikoli však pro firmu ROHM. Ta svůj um prokázala již v roce 2022 s LDO řady BD9xxN1 (na stránkách DPS Elektronika od A do Z jsme tehdy psali Díky technologii Nano Cap™ stačí stabilizátoru 100 nF nebo v širším kontextu také Sto nano a dost. K zajištění stability LDO stačí málo). Jenže 150 mA na výstupu není zase tak moc. A právě proto zde aktuálně máme pětkovou sérii s více než trojnásobnou proudovou zatížitelností, tedy až do 500 mA.
Výrobce uvádí zvlnění na výstupu cca 250 mV, platné při změně zatížení z 1 mA na 500 mA po dobu jedné mikrosekundy a s typickým kondenzátorem o velikosti jen 470 nF. Minimální přípustná kapacita zde přitom činí 230 nF. Počítat lze se vstupním rozsahem 3 až 42 V nebo také precizními modely SPICE, tzv. „ROHM Real Model“.
Více informací najdete v celé zprávě ROHM’s New LDO Regulators with 500mA Output Current Achieving Stable Operation Even with Ultra-small Capacitors to Expand Design Flexibility for High-current Applications.
