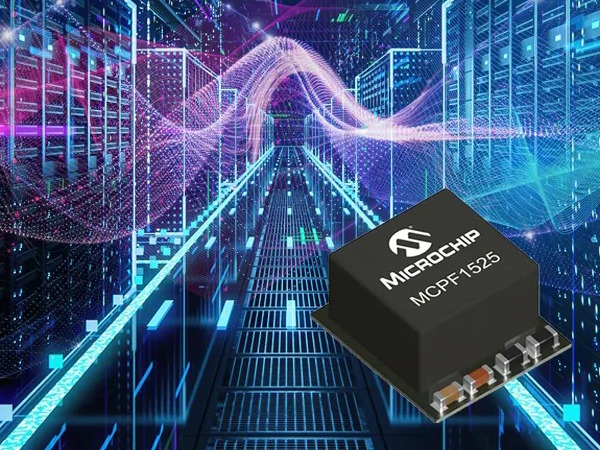

S drobnými moduly MCPF1525 od Microchipu poskládáte až 200 A

Napájení si můžete navrhovat sami, nebo s výhodou nasadit již hotový modul, provozovaný přímo v místě zátěže – tzv. POL. V případě novinky MCPF1525 z dílny Microchip Technology máte nově rovnou k dispozici nejen 25A DC/DC zdroj, ale také číslicové řízení, včetně diagnostiky (I²C a PMBus™). To vše s potenciálem vykrývat po rozšíření proudové odběry až do 200 ampér. A fyzické rozměry? Pouze 6,8 mm x 7,65 mm x 3,82 mm.

Výrobce tak přichází s odladěným spojením číslicového jádra, modulátoru pro práci s PWM, řídicí logiky, budičů, výkonového stupně, měřicího zesilovače, podpůrných obvodů či ochran, a to včetně souvisejících tranzistorů, lin. stabilizátoru, ale také indukčností nebo kapacit. Výsledné zapojení na desce proto nemusí být vůbec složité a vyžadována nebude ani žádná vnější kompenzace. Takže si ještě propočítejte náklady. Výrobce za každý modul při odběru jednoho tisíce kusů žádá dvanáct dolarů. Pokud navíc hodláte rozšiřovat až na zmiňovaných 200 A, násobte dále osmi. Systém s vlastní EEPROM pro výchozí konfiguraci na vstupu očekává od 4,5 do 16 V, zatímco na výstupu zajišťuje napětí v rozmezí 1,8 až 0,6 V, což také naznačuje cílové využití.

Více informací již najdete v celé zprávě New Power Module Enhances AI Data Center Power Density and Efficiency.
