Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Rozdílové sondy Siglent. Do 400 MHz a 1,5 kV
Autor: Jan Robenek

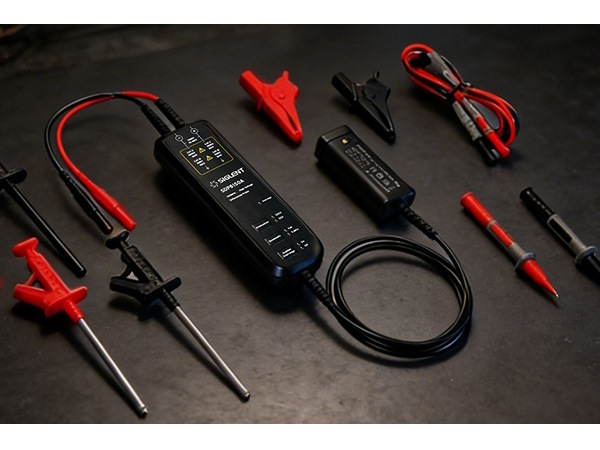

Vysokonapěťové rozdílové sondy v řadách DPB6150 nebo SDP6150 – to jsou dvě novinky od firmy Siglent, navržené k testování výkonové elektroniky, pro kterou bývá typické prostředí s vysokou mírou rušení. Osciloskopické náčiní, umožňující třeba vývoj spínaných zdrojů napájení, odlišíme v prvé řadě použitým rozhraním (konektor BNC, resp. systém SAPBus) a poté hned šířkou pásma.
Modely s koncovkou „D“ (100x/1000x) zvládnou pokaždé 400 MHz, zatímco „áčkové“ verze (50x/500x) vidí pouze do jednoho sta megahertzů. Výrobce udává přesnost ±2 % (DC) a pokud jde o napětí, lze uvažovat až ±1500 V, resp. ±150 V. Co ale činitel CMRR? Zde začínáme na 80 dB (DC) a pak si přes 60 dB (100 kHz) ještě pohoršíme o dalších dvacet decibelů, čemuž nyní také odpovídá 1 MHz. Nástroje s vysokou vstupní impedancí či nízkou kapacitou na svém vstupu se uplatní při měření plovoucích signálů. A hodit se může i nulování jedním dotykem nebo výstraha, kterou po přetížení nejen vidíme, ale budeme také slyšet.
Více informací najdete v celé zprávě Siglent Launches DPB6150 & SDP6150 Series High-Voltage Differential Probes.
