Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Jeden bit i dva. Úrovně posunete s novými 74AVC od Toshiby
Autor: Jan Robenek
Číslice sedmdesát čtyři dává v názvu integrovaného obvodu tušit číslicovou logiku. V případě rozšiřujících novinek řady 74AVC od firmy Toshiba půjde o jeden či dva bity, jejichž napěťové úrovně potřebujeme v praxi rychle a snadno posunout.

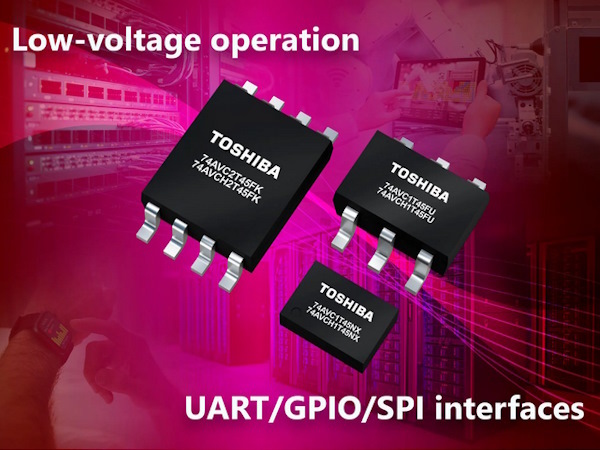

Sběrnicové transceivery s dvojím napájením tak v jednoduchém provedení ponesou označení 74AVC1T45NX, 74AVCH1T45NX, 74AVC1T45FU či 74AVCH1T45FU, resp. 74AVC2T45FK a 74AVCH2T45FK, vstupuje-li do hry ještě další bit. K obousměrnému posunu úrovní, tzv. „level-shifting“, zde dochází mezi 0,7 V či 0,8 V a až 3,6 V (push-pull). Nic dalšího není potřeba a nemusíme řešit ani posloupnosti napájení po zapnutí či vypnutí systému. Směr převodu nám udává vstup, označený jako DIR.
Nové prvky využijeme třeba u rozhraní UART, GPIO nebo SPI. Stávající čtyřbitová nabídka od Toshiby jinak počítá s pouzdry TSSOP16B, zatímco nyní výrobce skloňuje spíše XSON6, SOT-363 (US6) či SOT-765 (US8).
Více informací najdete v celé zprávě 1-bit and 2-bit dual-supply bus transceivers from Toshiba support low-voltage level shifting.
