Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Desítky MHz i stovky ampér s novými sondami Hioki
Autor: Jan Robenek

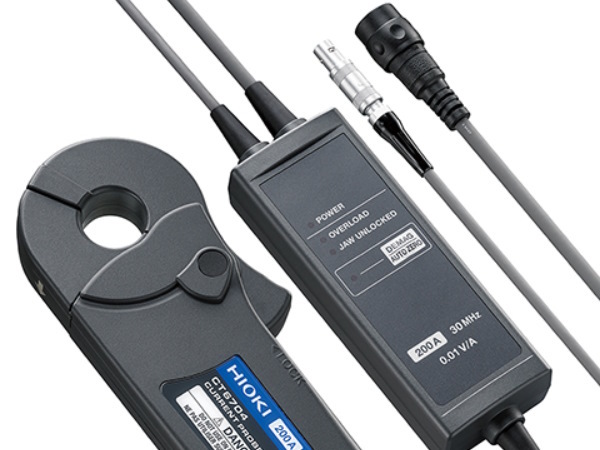

Rostoucí kmitočty a ještě větší proudy, které bude zapotřebí přesně změřit? Firma Hioki přišla v půli června se sondami nové generace, označenými jako CT6704 a také CT6705. Uplatní se třeba při sledování průběhů proudu na střídačích s tranzistory SiC či GaN, u DC/DC měničů, motorů, záložních zdrojů apod. Výrobce zde slibuje stabilní výstupy, zatížené malým driftem (viz také fluxgate), což oceníme u dlouhodobějšího měření nebo v prostředí s kolísající teplotou.
Čtyřkový senzor zpracuje frekvence od stejnosměrných úrovní až po 30 MHz, zatímco pětková sonda se zastaví již v polovině takového pásma. Výchozí jmenovitý proud 200 A (CT6704) však rázem povýšíme až na 0,5 kA. Hioki prozřetelně volí výstupy BNC a otevírá tím cestu k různým osciloskopům, příp. i vlastnímu Memory HiCorderu MR6000. Počítejte vždy s průměrem jádra 20 mm, převodem 0,01 V/A a samozřejmě napájením ze souměrného zdroje 12 V.
Více informací najdete v celé zprávě Hioki Launches Next-Generation CT6704 and CT6705 Current Probes for High-Frequency, Large-Current Measurement.
