Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Nová optorelé Toshiba. Roli hrají proudy v obou stavech
Autor: Jan Robenek

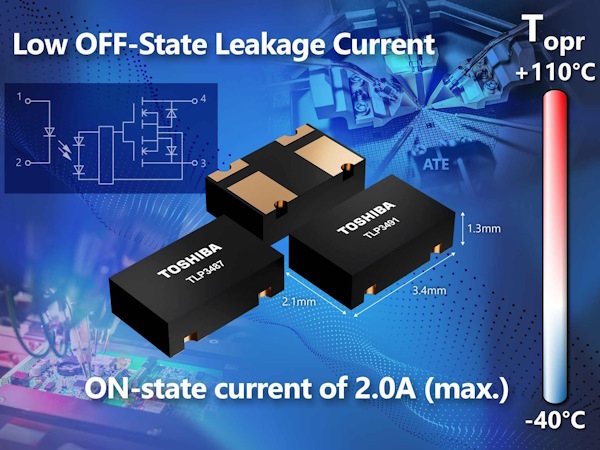

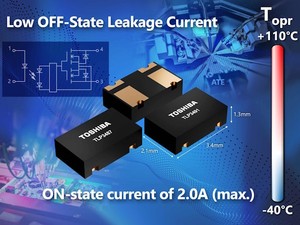

Firma Toshiba představila koncem července dvě šikovná optorelé – polovodičové spínací prvky TLP3487 a také TLP3491 s optickou izolací, nahrazující elektromagnetická relé a jejich tradiční fyzické kontakty.
Výrobce vsadil na kompaktní vyhotovení v pouzdrech typu P-SON4 o velikosti 3,4 × 2,1 × 1,3 mm, průtoky v sepnutém stavu až do dvou ampér a v neposlední řadě též i nízké parazitní vlivy po vypnutí optimalizovaných výstupních tranzistorů MOSFET, kdy při 40 V naměříme proud o velikosti 1 nA. Takových výsledků bylo se stávajícími SSR TLP3481 ve shodném zapouzdření obtížné dosáhnout.
Mezi typické aplikace patří automatizovaná testovací zařízení (ATE), měřicí přístroje a testery vysokorychlostních logických integrovaných obvodů, pamětí nebo SoC, stejně jako pomocná periferní zařízení používaná při testování polovodičů. V praxi zde potřebujeme na každý z vývodů přivádět odpovídající napětí či proudy, abychom tak ověřili jejich správnou činnost.
Více informací najdete v celé zprávě Toshiba introduces compact photorelays for accurate switching in semiconductor test systems.
