Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Nová deska pro 1A zdroj. ROHM počítá každou desetinu milimetru
Autor: Jan Robenek
Firma ROHM přichází s novou vývojovou deskou BD83070GWL-EVK-002, která by měla naplno demonstrovat možnosti nepatrného DC/DC měniče BD83070GWL, včetně jeho mimořádně nízké spotřeby energie. Výsledný zdroj najde uplatnění v bateriově napájené nositelné elektronice, u mobilních zařízení, ve světě internetu věcí apod.

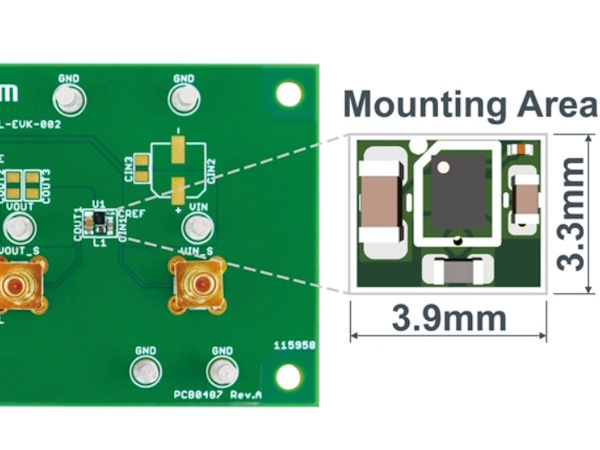

Účinnost snižujícího – zvyšujícího integrovaného obvodu se umí vyšplhat až k 97 %, zatímco výrobce dále slíbí klidové odběry na úrovni 2,8 µA. To vše v kontextu 12vývodových pouzder typu WLCSP s rozměry pouze 1,2 × 1,6 × 0,57 mm. Synchronně pracující měnič s vnější indukčností očekává vstupní napětí v rozsahu 2,0 až 5,5 V, zatímco na výstupu ROHM definuje 2,5 nebo 3,3 V, společně se zatížením do jednoho ampéru. Spínat zde přitom budeme na typickém kmitočtu 1,5 MHz. Nově navržená deska pak v úhrnu počítá s plochou 12,87 čtverečních milimetrů, tj. 3,3 × 3,9 mm. To už stojí za zvážení, a to i v případě součástek s vestavěnou indukčností.
Více informací najdete v celé zprávě New Buck-Boost DC-DC Eval Board for Ultra-Compact Mounting.
