Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky MLCC Murata splynou s okolím. Mizí také ESL
Autor: Jan Robenek

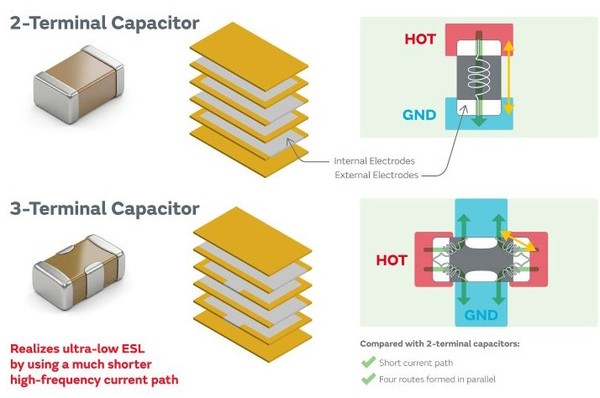

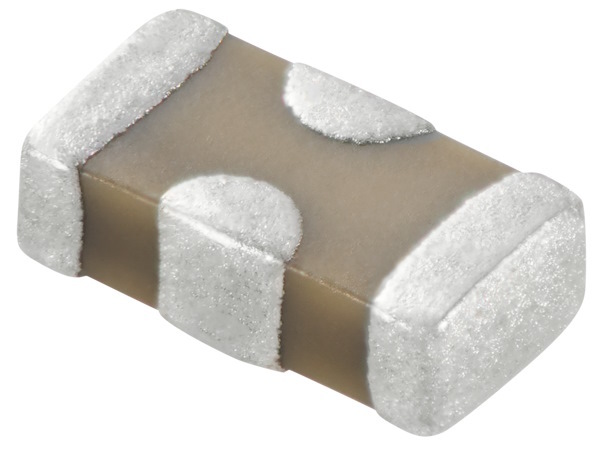

Proč by se měly kondenzátory omezovat na pouhé dva vývody, zvláště, když je samotné bude spoludefinovat vyšší počet vrstev? A je vůbec nutné, aby na desce nějak vyčnívaly? Ve společnosti Murata to vidí takhle: pokud vám bude u vícevrstvých keramických kondenzátorů MLCC stačit kapacita jeden mikrofarad a spokojíte se k tomu se jmenovitým napětím 4 Vdc, resp. pouze 2,5 Vdc, sáhněte po nejmenších, a nyní již také sériově vyráběných, kondenzátorech MLCC řady LLD se třemi vývody, které se mohou z principu pochlubit i nízkou ekvivalentní sériovou indukčností ESL, zdůvodněnou na přiložené grafice.
Výsledné provedení typu 0201 zde zabírá pouze 0,6 × 0,3 mm, což u nositelné elektroniky či chytrého telefonu pro potřeby zajištění stabilního napájení ještě rádi porovnáme s předchozími modely 0402, tady o velikosti 1,0 × 0,5 mm. Čtyřvoltové prvky LLD033R60G105ME01 s provozním rozsahem od -55 do +85 °C dále doplní LLD033D80E105ME01 o stejné kapacitě 1 μF, ovšem nyní pro napětí 2,5 Vdc a s teplotami ještě do +105 °C.
Více informací najdete v celé zprávě Murata Begins Mass Production of World’s Smallest 0201-inch Size Three-Terminal Low-ESL MLCCs.
