Potřebujete vytvořit či opravit plošný spoj na hotové desce?

Pokud potřebujete nahradit poškozený plošný spoj na hotové desce, nebo na desce vytvořit nové propojení, potom by vás mohly zajímat produkty společnosti Circuitmedic, která se specializuje právě na opravy a úpravy desek plošných spojů.

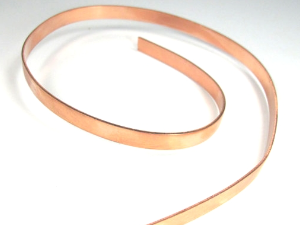

Pro vytvoření plošného spoje na desce jsou určeny měděné vodiče obdélníkového průřezu v různých velikostech, které lze snadno na desku položit, vytvarovat podle potřeby a připájet na pájecí plošky, či jiné plošné spoje.

Jako příklad je zde uveden vodič 115-5210 Circuit Track .002" x .010" (.051 mm x .254 mm), který je v délce 912 mm dodáván namotán na cívku. Jeho cena je zhruba 1000 Kč.

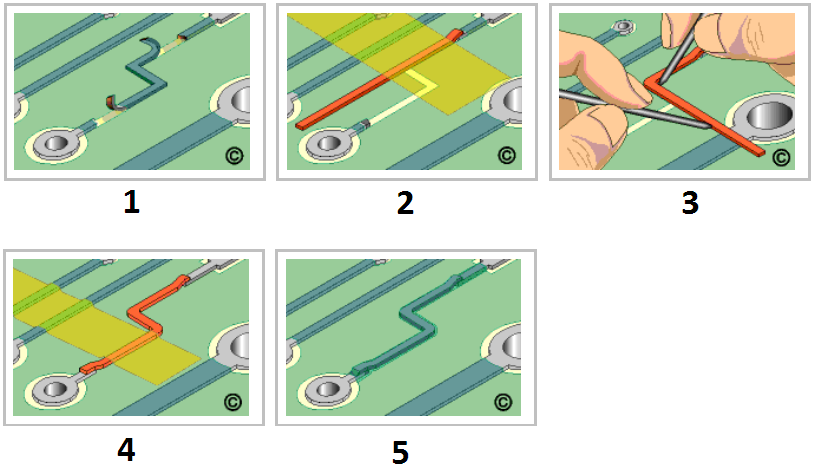

Celý postup je v případě náhrady poškozeného plošného spoje ukázán na následujícím obrázku. Nejdříve se zkontroluje rozsah poškození a změří se délka nového spoje (1). Potom se odstraní poškozený plošný spoj, položí měděný vodič a jeho jeden konec se připájí (2). Položený měděný vodič se vytvaruje do podoby původního spoje na desce (3). Po dotažení spoje na určené místo se jeho druhý konec připájí (3). Položený spoj se přichytí na desku přelepkou a jeho povrch se zakryje epoxy (4).

Circuitmedic dodává i různé přelepky k přichycení na desku plošných spojů a další potřebné vybavení, které je možné zakoupit jednotlivě, či pohromadě v jedené opravářské sadě.

Více informací je uvedeno na webové adrese http://www.circuitmedic.com/products/201-3130.shtml

(mklauz) @dps-az.cz
