Program VisualPlace od holandské společnosti Compuphase je sice zdarma, ale jeví se při osazování jako potenciální dobrý pomocník. Program je volně k dispozici pro komerční použití, jeho stažení nevyžaduje žádné údaje o zájemci o používání.
VisualPlace umožňuje využít běžně dodávané podklady z návrhu desky (Gerber data, výpis materiálu a pick&place data) k vytvoření inteligentních dat, s jejichž pomocí lze řešit užitečné úlohy během osazování a inspekce desek, například:
Velkou výhodou tohoto program je využití Gerber podkladů, které jinak reprezentují pouze grafiku (například Gerber potisku), takže v nich nelze součástky vyhledávat. Gerber data i výpis materiálu sice lze v počítači snadno zobrazit, ale bez vzájemné vazby. Program VisualPlace tuto situaci zvládne s pomocí Gerber potisku a souboru dat typu pick&place, který obsahuje souřadnice středů součástek, jejich referenční značení (RefDes), natočení a umístění (horní/spodní strana desky).

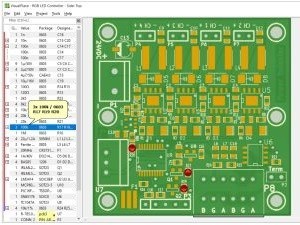

Součástka se v Gerber obrázku potisku identifikuje pomocí středu součástky (centroid) ze souboru pick&place, ve kterém je navíc značení součástek identické s výpisem materiálu (BOM). Sloučením všech tří souborů (Gerber potisk, pick&place a BOM) v programu VisualPlace je možné vyhledávat součástky stejného typu a jednotlivé součástky v zobrazeném potisku desky. Místo vysvícení obrysu (nebo potisku) součástky se při vyhledávání zobrazí červené kolečko uprostřed potisku dané součástky, jak je vidět na přiloženém obrázku.
K programu je možné připojit i kameru a její obrázek osazené desky kombinovat se zobrazeným potiskem pro porovnání. VisualPlace si také umí přečíst referenční značení součástek v potisku díky zabudovanému OCR a další věci.
Výstupem programu je několik typů hlášení, například Flip-Book, kde je každá součástka zobrazena v potisku desky včetně dat součástky. Jiným výstupem je výpis materiálu pro osazování, nebo výkres potisku s červeně uvedeným referenčním značením součástek ve středu jejich potisku.
Nedostatkem programu je fakt, že data pick&place a výpisu materiálu v CSV souboru musí být v přesně definovaném tvaru – program sám neumí přiřadit kolonky dat z importovaného souboru do svého formátu, takže uživatel si data musí takto uspořádat předem podle vzoru v programu.
Program lze stáhnout zde
