Usměrňovat se musí i v autě. Použijte prvky v pouzdrech DFN3820A

14.04. 2023 | Zprávy
Autor: Jan Robenek

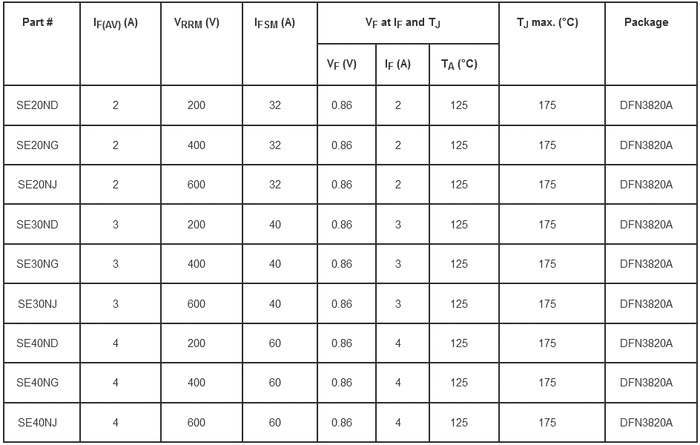

Firma Vishay Intertechnology nedávno představila tři nové řady „standardních usměrňovačů“ pro povrchovou montáž, navržených do prostředí automobilového průmyslu. V této souvislosti zde vystupují jako vůbec první součástky v pouzdrech typu DFN3820A s možností kontroly pájeného spoje, tzv. „wettable flank“. Polovodiče, určené obecně jako ochrany, dostaneme v rámci 2A řady s označením SE20Nx, 3A série SE30Nx a konečně i s 4A proudovou zatížitelností v propustném směru, tady už jako SE40Nx. Pokaždé pak bude možné počítat se závěrným napětím buď 200 V, 400 V nebo až 600 V.

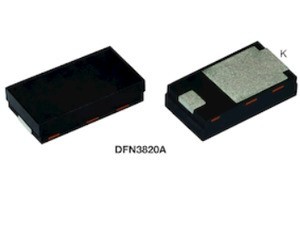

Polovodiče při uvedeném zatížení 2 – 4 A následně při teplotě +125 °C vykazují úbytek napětí 0,86 V. První pouzdro v rámci nové rodiny Vishay Power DFN, DFN3820A, zabírá 3,8 mm x 2,0 mm a na výšku jen typických 0,88 mm. V porovnání se součástkami v pouzdrech SMP (DO-220AA) o stejné ploše budou navíc prvky SE20Nx, SE30Nx a také SE40Nx, vyhovující dále z pohledu AEC-Q101, nabízet i dvojnásobnou proudovou zatížitelnost.

Více informací již najdete v celé zprávě Vishay Intertechnology Standard Rectifiers Deliver High Current Ratings to 4 A, Are Industry’s First in Power DFN Series DFN3820A Package.
