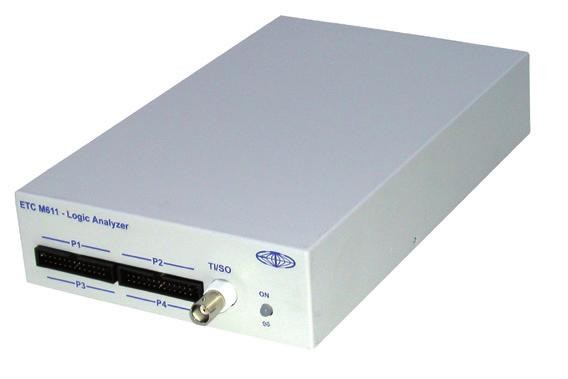

M611 Logický analyzátor

Logický analyzátor ETC M611 je balík technických a programových prostriedkov, ktorý vytvára po pripojení k počítaču 32 kanálový logický analyzátor so vzorkovaním až 100 MHz. Maximálna dĺžka záznamu je 524280 32-bitových slov.

Základná špecifikácia:

  • 32 kanálový logický analyzátor
  • vzorkovacia frekvencia až 100 MHz
  • dĺžka záznamu 524280 32-bitových slov
  • programové vybavenie pre meranie a analýzu digitálnych signálov
  • pripojenie k PC cez paralelný port (EPP) alebo USB.

Logický analyzátor dokáže pracovať v dvoch režimoch:

  • Režim časovej analýzy, pri ktorom je použitý interný zdroj taktovacích impulzov. V tomto režime je možné využiť všetkých 32 kanálov.
  • Režim stavovej analýzy, pri ktorom je použitý externý zdroj taktovacích impulzov (maximálna rýchlosť 50 MHz). V tomto režime je jeden kanál použitý ako zdroj taktovacích impulzov a jeden kanál ako zdroj povoľovacieho signálu (ARM).
M611 Logický analyzátor M611 Logický analyzátor 1

Pri spúšťaní z interného zdroja je možné priradiť každému bitu spúšťacieho slova hodnotu 0, 1, alebo X (pri spúšťaní nebude daný bit braný do úvahy). Je možné spúšťať na vznik spúšťacieho slova, alebo jeho zánik. Pri spustení z interného zdroja je generovaný externý spúšťací pulz. Pri spúšťaní z externého zdroja je možné spúšťať na nábežnú alebo závernú hranu externého, TTL, alebo 3.3 V CMOS kompatibilného, signálu.

Množstvo dát zozbieraných po spustení je voliteľné od 8 po 524280 slov v kroku 8 slov. Celkovo je možné (pred aj po spustení) zozbierať 524280 slov. Počet výskytov spúšťacej udalosti potrebnej k spusteniu zberu je možné nastaviť od 1 po 65535.

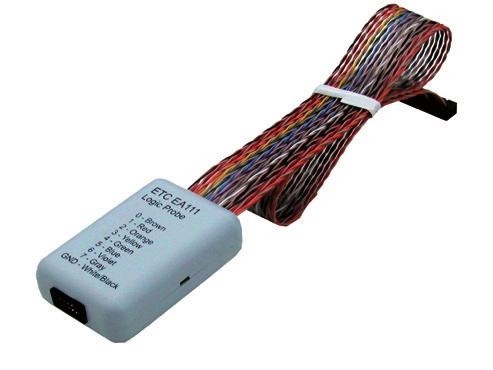

Signály sa pripájajú k analyzátoru cez sondy. Každá sonda pripája 8 signálov, pre ktoré je možné meniť prahové napätie v závislosti od typu sondy. Súčasťou dodávky sú štyri sondy EA111 umožňujúce voľbu prahového napätia na CMOS 3.3 V, CMOS 5 V a TTL. Tieto sondy majú oneskorenie menšie ako 10ns.
