Kolik firem bude mít přímo ve svém názvu schovanou elektronickou součástku? A bude se v případě Diodes Incorporated rovněž jednat o diody svítivé?
Jejich logo tomu zase tolik nenasvědčuje, nicméně podpora nejrůznějších aplikací s LED se díky nedávno představeným obvodům určitě nezapře. Pojďte se s námi krátce podívat na některé z nich.
85, 65, ale i 36
Z novinek od společnosti Diodes, představených na sklonku minulého roku, jsme pro dnešek vybrali trojici čipů. Jejich pole působnosti blíže vymezují nejen zmiňované „ledky“, ale také složitější prostředí automobilového průmyslu. Maximální vstupní napětí jednou dosahuje 85 V, podruhé pak 65 V a jindy zase jen 5,5 V. Budiče svítivých diod nicméně v posledním případě provází hned 36 kanálů, takže s přehledem lineárně obsloužíme až dvanáct RGB LED.

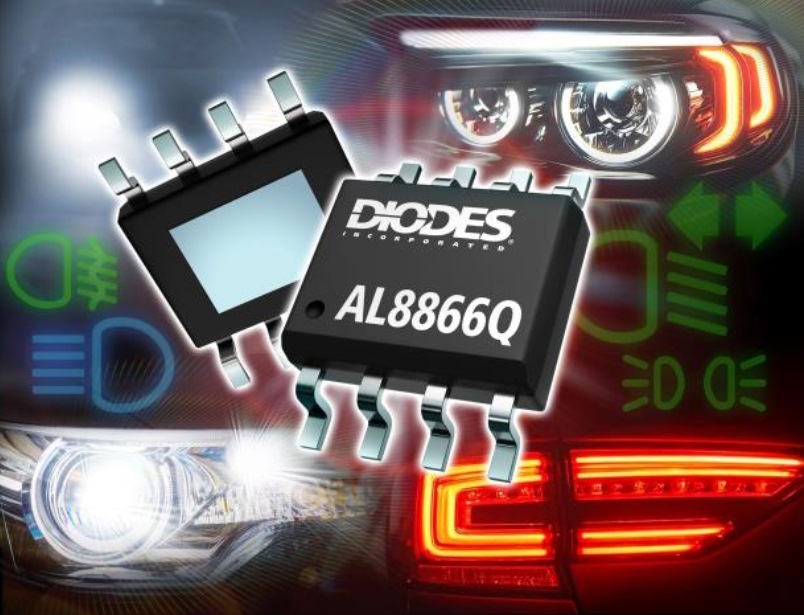

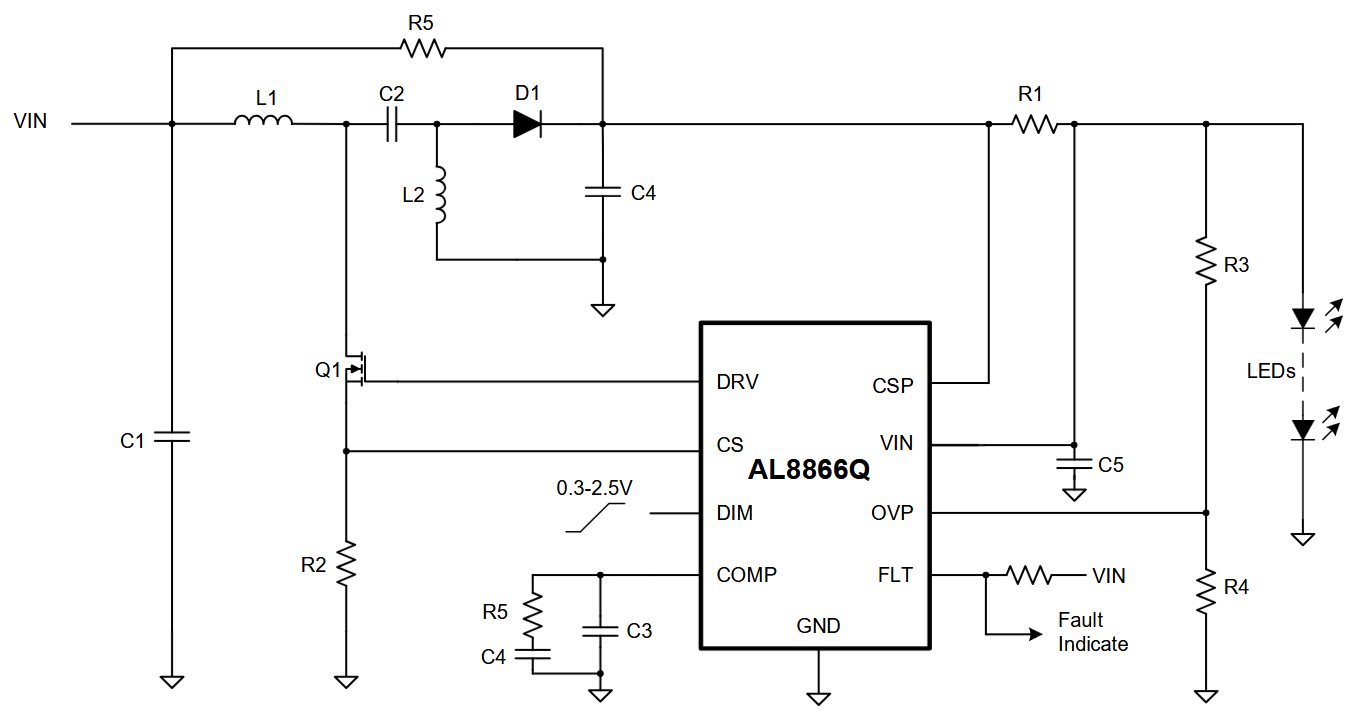

Ale hezky popořadě. Nejprve tu máme AL8866Q – spínaný budič, který však z povahy kontroléru směruje silové průtoky proudu do vnějšího tranzistoru MOSFET. Výkonné řešení flexibilně zvládá různé topologie měničů, jako jsou např. snižující, zvyšující, snižující – zvyšující a třeba též SEPIC, tzn. „single-ended primary-inductance converter“ (viz ilustrační schéma zapojení) a uplatní se při denním svícení (DRL), u dálkových či potkávacích světel, mlhovek, v případě blinkrů, brzdových světel apod. Díky docela širokému rozsahu vstupního napětí od 4,7 V až do 85 V s přehledem ustojí obvyklé napájení jak z 12 V, tak i za předpokladu 24V či 48V baterií. A pokud si dále přičteme rozličné provozní módy, mohou si vývojáři pro různé aplikace jednoduše, a také opakovaně, vystačit s jediným typem součástky. To se bude ve skladu líbit.
Kontroléry AL8866Q nabízí řízení v režimu špičkového proudu s pevně danou frekvencí 400 kHz, ale také modulací v rozprostřeném spektru, takže snáze vyhovíme v otázce rušení a elektromagnetických interferencí dle standardů CISPR 25 třídy 5. Výrobce nezapomíná v případě proudu, tekoucího LED ani na stmívání, analogové či s pulzně – šířkovou modulací PWM (dynamický rozsah 100:1, až 1 kHz). Zavádí pin DIM a u reference slibuje toleranci jedno procento, takže máme výsledný jas nejen lépe pod kontrolou, ale zajistíme i lepší shodu mezi párovými světly. Počítat lze také s funkcí měkkého startu, zajišťující na výstupní straně pozvolný nárůst proudu s minimem přechodových jevů, výstupem Fault s otevřeným kolektorem nebo též celou řadou nezbytných ochran, to vše v provedení pouzder SO-8EP či U-DFN3030-10. Pro potřeby průmyslových nebo též komerčních záležitostí pak výrobce nabídne i standardní variantu AL8866.

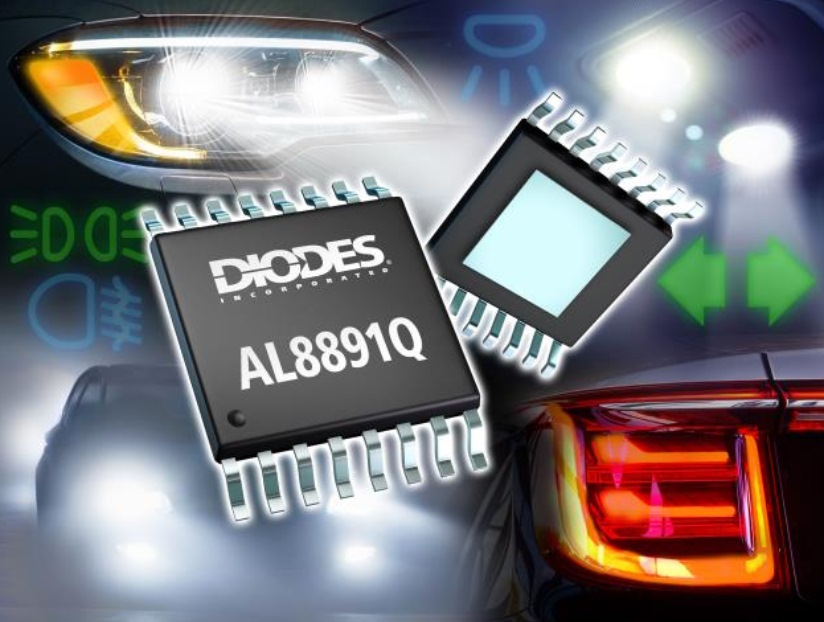

Co když ale zase takovou svobodu nežádáme a na výrobci obvodů necháme nyní také volbu samotných tranzistorů? V tom případě sáhněte po synchronně snižujícím budiči LED AL8891Q s integrovanými MOSFETy, měřením proudu na vyšší straně napájení, schopností vykrývat konstantní průtoky o velikosti až dvou ampér, vstupním rozsahem od 4,5 V do 65 V a také řízením COT (constant on-time). Systém v provedení typu TSSOP-16EP dokáže s ohledem na efektivitu i menší rozměry indukčností volitelně spínat až do 2,5 MHz a počítá opět nejen s rozprostřeným spektrem, ale také stmíváním – analogově či s využitím PWM do 2 kHz nebo např. signalizací Fault.

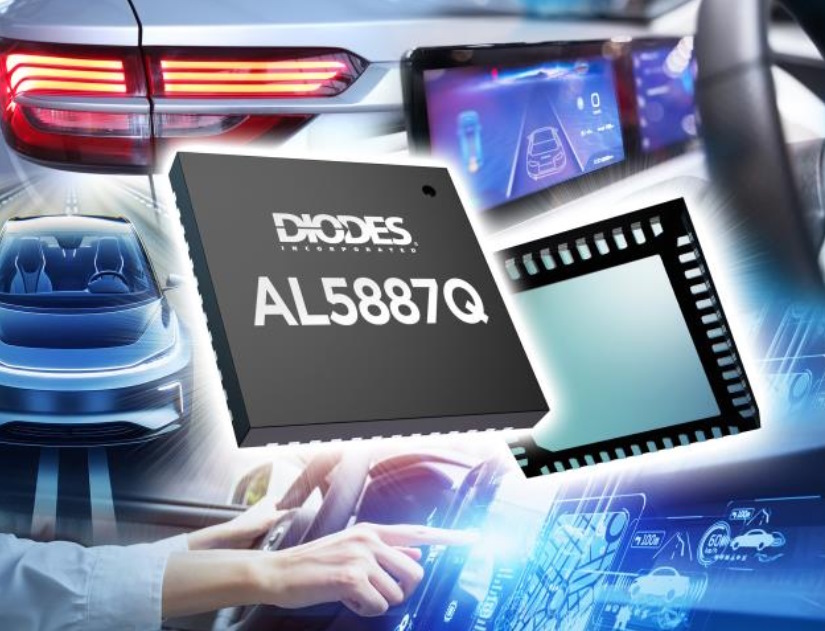

S posledními novinkami od firmy Diodes konečně „odlehčíme“ a zamíříme do infotainmentu, osvětlení interiérů i exteriéru vozidel, mezi různé indikátory, dotykové panely, podsvětlení LCD apod. Zde všude se totiž uplatní budiče LED AL5887Q, složené aktuálně z 36 programovatelných kanálů, pokaždé s vlastní 12bitovou PWM za účelem řízení barvy či jasu cestou digitálního rozhraní I2C, resp. SPI. Výrobce slibuje s ohledem na pouzdra typu W-QFN6060-52/SWP proudy o velikosti až 70 mA/kanál a také tříprocentní přesnost, ať již budeme porovnávat mezi součástkami nebo jednotlivými výstupy.
