Optimalizace PCB pro vibrace, rázy a teplotní namáhání

25.03. 2026 | Články
Autor: SVS FEM s.r.o.

Při návrhu desek plošných spojů patří mezi nejčastější příčiny poruch elektroniky teplotní cyklování, vibrace a mechanické rázy nebo pády zařízení. Tyto vlivy vedou především k mechanickému namáhání pájených spojů, k deformaci desky a k postupnému poškození komponent.



V praxi lze chování elektroniky ověřovat pomocí environmentálních testů, například vibračními nebo pádovými zkouškami. Ty jsou však časově i finančně náročné. Alternativou je vytvoření numerického modelu desky a její analýza ve výpočetním prostředí, kde lze jednotlivé zatěžovací scénáře simulovat a na základě výsledků upravit konstrukci ještě před výrobou prototypu.



Vibrace a vlastní frekvence PCB

Prvním krokem při posuzování odolnosti PCB vůči vibracím je určení vlastních frekvencí desky. K tomu se používá modální analýza, která identifikuje přirozené vibrační módy konstrukce. Pokud budicí frekvence z provozního prostředí leží blízko některé vlastní frekvence, může docházet k výraznému zvýšení amplitudy deformace a tím i mechanického namáhání komponent.



pr001-01 (jpg)

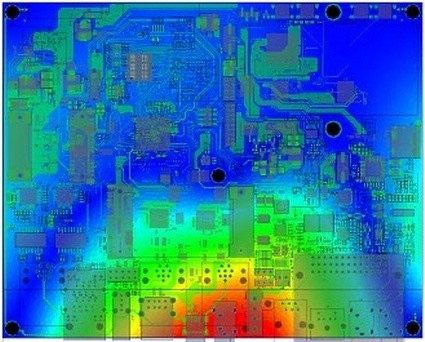

Typickým výsledkem vibrační analýzy je mapa deformací nebo mechanického napětí na desce. V takové analýze se často ukazuje, že nejvyšší deformace vznikají

- v blízkosti montážních otvorů

- mezi většími komponentami

- na místech oslabení desky, například u V-score drážek



Mechanické rázy a pád zařízení

Dalším typem zatížení je mechanický ráz. Ten vzniká při krátkém, prudkém zrychlení konstrukce, typicky například při pádu zařízení. Ráz má obvykle trvání kratší než 20 ms a jeho velikost může dosahovat desítek násobků gravitačního zrychlení (např. 10 G nebo i více).


Při takovém zatížení dochází k rychlému průhybu desky a k dynamickému zatížení pájených spojů i samotných součástek. Pro omezení těchto vlivů lze upravit návrh elektroniky na několika úrovních.


Úroveň systému

- použití tlumicích prvků nebo izolátorů vibrací

- doplnění mechanického tlumení nebo ochranných prvků (např. kryty nebo nárazníky)



Úroveň komponent

- volba součástek s flexibilními vývody

- použití vývodových komponent namísto čistě SMD pouzder v kritických aplikacích

- použití underfill nebo lepení komponent



Konstrukce PCB

- úprava tloušťky desky

- optimalizace polohy montážních bodů

- přizpůsobení rozložení hmoty na desce



Cílem těchto úprav je snížit mechanické namáhání komponent a pájených spojů během krátkých dynamických impulsů.



V aplikacích vystavených častým rázům – například v automobilové technice, průmyslové elektronice nebo přenosných zařízeních – je důležité posuzovat PCB nejen jako samostatnou desku, ale jako součást celé sestavy. Mechanická odezva totiž závisí i na vlastnostech krytu, upevnění a dalších konstrukčních prvcích zařízení.



Optimalizace PCB pro teplotní namáhání

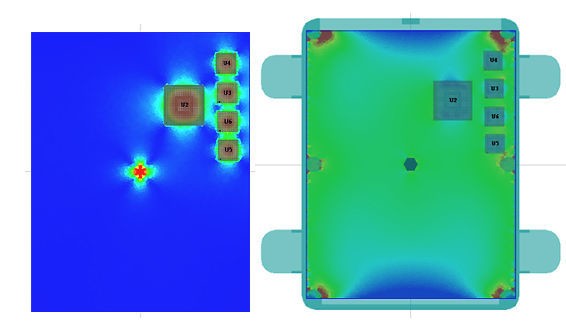

Při dlouhodobém provozu elektroniky bývá nejčastějším zdrojem poruch teplotní cyklování. Typickým mechanismem je rozdíl v součiniteli teplotní roztažnosti (CTE) mezi deskou a osazenými součástkami. Čím větší je nesoulad roztažnosti mezi PCB a komponentem, tím vyšší bývá namáhání pájených spojů a tím roste pravděpodobnost jejich únavového poškození.



pr001-02 (jpg)



Problém nemusí vznikat jen „globálně“ vlivem teplotních cyklů celé sestavy. Významnou roli hrají také lokální konstrukční podmínky. Pro ilustraci se podívejme na automobilovou elektroniku, kde bývá PCB často pevně sevřena v hliníkovém krytu. V takovém případě se při změně teploty může jedna část desky smršťovat a jiná rozpínat, případně probíhají oba děje současně, což vede k vyboulení nebo prohnutí desky.



Závěr

Spolehlivost PCB je ve velké míře dána tím, jak návrh reaguje na vibrace, rázy a teplotní změny v celé sestavě zařízení.



Konstrukční priority jsou tři:

1) umístit komponenty citlivé na deformaci mimo nejvíce namáhané oblasti,

2) optimalizovat rozmístění montážních bodů tak, aby se omezilo zatížení desky i součástek a

3) zvolit vhodné materiály celé sestavy.



Numerické simulace představují účinný nástroj pro vyhodnocení těchto vlivů, protože umožňují analyzovat deformace, napětí i přetvoření v pájených spojích při různých mechanických a tepelných scénářích a ověřit dopad konstrukčních úprav ještě před výrobou fyzického prototypu.
