Nevěřte bateriím, měřte je. Klidně stokrát za vteřinu

Testování nejrůznějších baterií cestou měření jejich vnitřního odporu a také napětí? Výborně, UNI-T přichází s novou generací přesných, ale i rychlých testerů v podobě stolních zařízení řady UT3560+ [1]. Dva klíčové modely se uplatní při kontrole kvality, ve výzkumu i vývoji a stranou pochopitelně nezůstávají ani výrobní linky. Právě naopak. Výrobce dává na výběr mezi jednou stovkou nebo i čtyřmi sty voltů. A jak vyplývá z aktuální dokumentace, nemusí se ještě jednat o konečný strop.

Odliší 0,1 μΩ i 10 μV

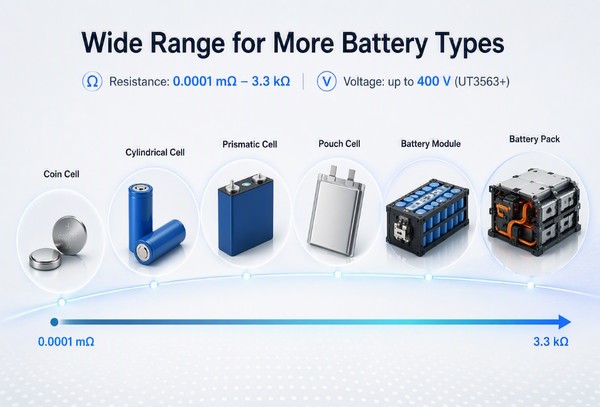

Třídění, řízení kvality, laboratoře, moduly, sestavy, úložiště energie. Pole působnosti pro nové testery baterií, které zde mohou vstupovat coby velké sady, stejně jako drobné články mincového typu, je skutečně široké. Zvláště, když lze celý proces dále vhodně automatizovat. UNI-Trend v tuto chvíli počítá s dvojicí modelů UT3562+ a UT3563+, odlišených výše uvedeným rozsahem 100 V, resp. 400 V pro maximální vstupní napětí [2]. Pokud jde o měření odporu, pohybujeme se pokaždé mezi jednou desetinou mikroohmu a 3,3 kΩ, čemuž také odpovídá celkem sedm rozsahů. U nejnižšího z nich systém zobrazuje do 3,3000 mΩ, slibuje proto rozlišení 0,1 μΩ a uvažuje k tomu proudy o velikosti 100 mA. Na opačném konci to pak zase znamená 3,3000 kΩ, 100 mΩ nebo 10 μA.

Jednokanálový systém počítá s kmitočtem 1 kHz ± 0,2 Hz a cízí mu pochopitelně není ani čtyřvodičová metoda, včetně kontroly kvality spojení (kontaktů) či možného přerušení testovacího obvodu, pro zajištění rostoucí přesnosti výsledků s vyloučením vlivu impedance přívodů. Proti nestabilitě jde rovněž 2 až 256násobné průměrování hodnot. A zapomínat nesmíme ani na bezpečnost. Při pásové dopravě se na bateriích hromadí statická elektřina – „tichý zabiják elektroniky“, který může způsobit poruchu měřicích přístrojů s citlivými vstupy. Řada UT3560+ proto slibuje odolnost vůči kontaktnímu elektrostatickému výboji až do ±30 kV a snižuje tím riziko nákladných prostojů na výrobní lince.

Výrobce při testování „vsadil“ na čtyři odlišné rychlosti. V pomalém režimu zvládá tři měření za vteřinu a běžně pak za sekundu zprostředkuje 14 výstupů. Když ale UNI-Trend hovoří o skutečné rychlosti, myslí tím každou vteřinu spíše 50 měření, což v módu EXFAST dále povýší na dvojnásobek, tedy rovnou stovku. S tím se budou pojit i různě vyjádřené přesnosti.

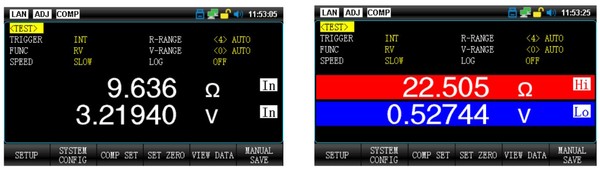

V případě odporu se výsledek vždy odvíjí od souměrně vyjádřeného půl procenta z měřené hodnoty, zatímco u napětí se můžeme dostat i k ±0,01 % ze sledované úrovně ±3 digity (Slow). Zapomenout ale nesmíme ani na teplotní koeficient. Oba testery baterií počítají s rozsahem již od 6 V (6,06000 V) a rozlišením 10 μV, které se v maximech vyšplhá až na jeden milivolt (101,000 V, resp. 404,000 V). Pro potřeby vhodného výběru článků, ale také souvisejícího testování vlastností, lze proto zaznamenat i drobné rozdíly či změny. Spolehnout se můžeme rovněž na funkci vestavěného komparátoru pro automatické usazení výsledků do jedné z kategorií Hi, In nebo Lo, doplněné o akustickou výstrahu (Off, Pass, Fail).

Prostor pro 1,5 kV

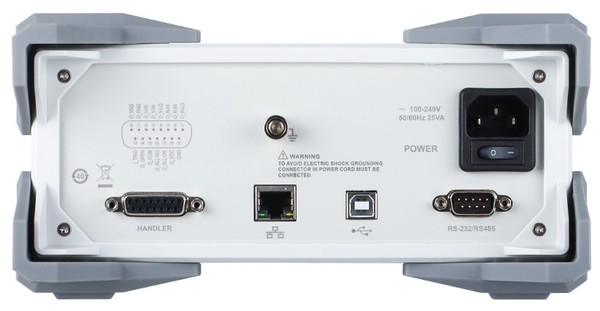

Paměť testerů baterií nové generace řady UT3560+ pojme až 10 000 automatických a 500 manuálních záznamů. Data lze exportovat přes USB a ve hře je také správa konfiguračních souborů, kterých může být až třicet, s vymezením podmínek pro jednotlivé testy. Výrobce slibuje uzamykatelné klávesy, barevný TFT LCD panel o úhlopříčce 4,3 palce, zobrazující souběžně jak vnitřní odpor článku, tak i napětí, a z pohledu komunikačních rozhraní či protokolů pak vedle zmiňovaných USB dále RS-232, RS-485, LAN, Handler, SCPI nebo Modbus-RTU.

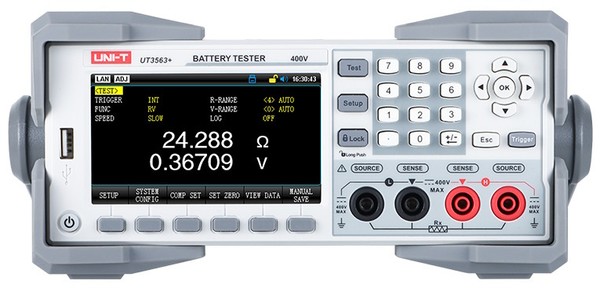

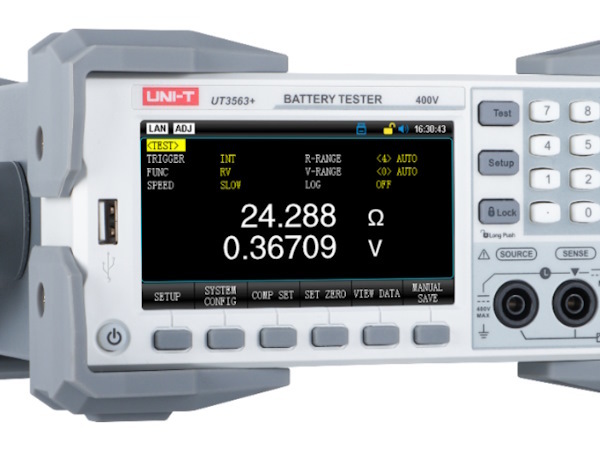

Systém značky UNI-T dokáže pracovat v teplotním rozsahu od nuly až do +40 °C, zatímco temperování mu pro pořádek zabere přes půl hodiny. Měřidlo váží 2,4 kg a na stole či ve stojanu vyžaduje 215 mm × 88 mm × 350 mm (½ 2U). Rovnou pod zobrazovacím panelem se nachází šestice doprovodných funkčních kláves, které na pravé straně doplňuje trojice dalších – zde konkrétně Test, Setup a Lock se zámečkem. Logicky zde nechybí ani tradiční numerická klávesnice nebo šipková navigace, doplněná o tlačítko Trigger. A to je dobře, bez ohledu na to, zda podobně jako výrobce počítáme rovnou s nasazením u výrobních linek, nebo nás čekají jednodušší provozy. Přítomnost fyzických tlačítek znamená vždy hmatovou odezvu, efektivitu i odolnost a nevylučuje se ani s nošením ochranných rukavic. Zvláště, když je okolo tolik „chemie“.

Technická specifikace počítá u plusových modelů aktuální šedesátkové řady testerů baterií, resp. měřičů jejich vnitřního odporu, rovněž se „skrytými“ vysokonapěťovými verzemi č. 64 a 65, které si výrobce připravil jako hardwarové rozšíření své nové architektury. Z pohledu výše zmiňovaných parametrů se zase tolik nemění. Stěžejní je pouze maximální napětí ±1000 V (UT3564+), resp. ±1500 V (UT3565+), nyní s rozsahy od 10 V (zobrazení 9,99999V a opět s rozlišením 10 μV). Za zmínku stojí rovněž nemalá podobnost s měřicí technikou značky Hioki a jejich HiTestery série, jak jinak, BT356x. Na stránkách DPS Elektronika od A do Z jste mohli číst v [3],[4].
