MEDI jazýčkové spínače

DPS 5/2011 | Články
Autor: EasyCom

Aplikácia jazýčkovej spínacej technológie v zdravotníckej technike je úplne bežná vďaka svojej spoľahlivosti, bezpečnosti a nízkej energetickej náročnosti. Tieto komponenty sú nevyhnutnou súčasťou diagnostických prístrojov, kardiostimulátorov, prenosných defibrilátorov atď. Chirurgovia v súčasnosti preferujú elektronický skalpel, súčasťou ktorého je aj vysokonapäťové jazýčkové relé. Jazýčkové senzory sú osadené v mobilnej zdravotníckej technike, inteligentných nemocničných posteliach, výťahoch a invalidných vozíkoch.

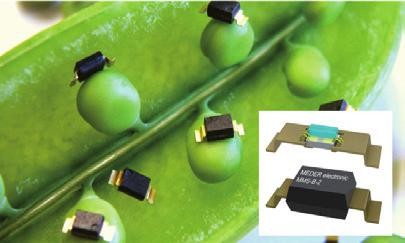

Vďaka neustálemu zdokonaľovaniu mikromechanickej jazýčkovej technológie firma MEDER electronic vyvinula hermeticky uzavreté jazýčkové spínače MMS, ktoré sú určené pre batériové aplikácie s maximálnym napätím 3 VDC a spínaným výkonom 0,3 W. Sú vyrobené planárnou technológiou na báze borosilikónových sklenených doštičiek. Ich najväčšou výhodou sú extrémne malé rozmery, vysoká spoľahlivosť a životnosť až 107 cyklov.

MEDI jazýčkové spínače 1.jpg

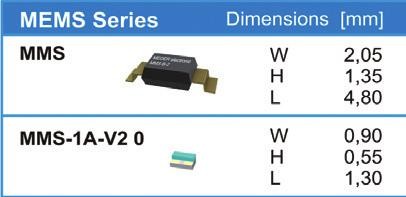

Spínač v zopnutom stave má typický prechodový odpor 50 Ω a izolačný odpor medzi kontaktmi v rozopnutom stave dosahuje až 109 Ω. MEDER ponúka MMS spínače v SMD púzdre s dvoma typmi vývodov ale aj nezapúzdrený typ pod označením MMS-1A-V2 0. Séria MMS nie sú klasické jazýčkové kontakty v sklenenej banke, pracujú však na rovnakom princípe, sú elektrostaticky senzitívne.

MMS senzory sú okrem bežnej elektroniky použité v najmodernejších miniatúrnych zdravotníckych prístrojoch, kde si jazýčkový kontakt vieme len ťažko predstaviť.

MEDI jazýčkové spínače 2.jpg

Kamera v tabletke

MEDI jazýčkové spínače 3.jpg

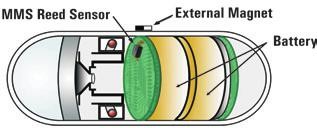

Každý, kto absolvoval vyšetrenie pomocou endoskopie alebo kolonoskopie ocení novú metódu vyšetrenia tráviaceho traktu pomocou kamery, ktorá je len o niečo väčšia, ako bežná kapsuľa. Stačí ju len prehltnúť a kamera v tabletke vysiela obraz, ktorý prijíma snímacia jednotka na pacientovom tele. Lekár tak získa informácie aj z takých miest, ktoré predchádzajúce diagnostické metódy neposkytovali. Kritickou vlastnosťou kamery je životnosť batérií, ktorá je len niekoľko hodín. Funkciou jazýčkového spínača v tejto zapúzdrenej kamere je aktivovať napájanie tesne pred vyšetrením pacienta. Počas skladovania je v blízkosti kamery magnet, ktorý ovláda MMS spínač aktivujúci napájanie.

MEDI jazýčkové spínače 4.jpg

Zvukovodový načúvací prístroj

Závesné načúvacie pomôcky uľahčujú život sluchovo postihnutým už desiatky rokov. Ich nosenie na verejnosti nie je vždy pohodlné a niekedy je problém aj estetické hľadisko, aj keď ich ovládanie je jednoduché. Riešenie týchto problémov prinášajú miniatúrne načúvacie prístroje, ktoré sa umiestnia do zvukovodu ucha. Sú nenápadné, spoľahlivé ale problém je s ich ovládaním. Riešenie prináša aj tu MMS jazýčkový spínač integrovaný v zvukovodovom načúvacom prístroji, ktorý sa ovláda pomocou magnetu na konci malej paličky. Priblížením magnetu možno nastavovať hlasitosť a iné parametre prístroja.

MEDI jazýčkové spínače 5
