Nejrychlejší 18bitový A/D převodník SAR na trhu

Společnost Analog Devices představila 18bitový A/D převodník PulSAR® s prostupností 5 MS/s, což je dvojnásobná rychlost v porovnání s rychlostí kteréhokoli jiného A/D převodníku SAR (Successive-Approximation Register). Se svojí bezpříkladnou prostupností, ve své třídě nejnižším šumovým pozadím a vysokou linearitou je A/D převodník PulSAR AD7960 navržen k vytváření signálových řetězců pro zpracování nízkých signálových úrovní, multiplexovaných systémů, jako jsou např. digitální rentgeny, aplikace s nadvzorkováním včetně spektroskopie, řízení gradientu MRI (Magnetic Resonance Imaging) a plynová chromatografie. Na rozdíl od jiných 18bitových A/D převodníků, u nichž je obětována přesnost a nízká energetická spotřeba s cílem dosáhnout vysoké rychlosti vzorkování, AD7960 potřebuje pro svoji činnost 39 mW při rychlosti 5 MS/s, je optimalizován pro vynikající stejnosměrnou linearitu (±0,8 LSB INL), stejně jako střídavé parametry (99 dB SNR) i při plné prostupnosti.

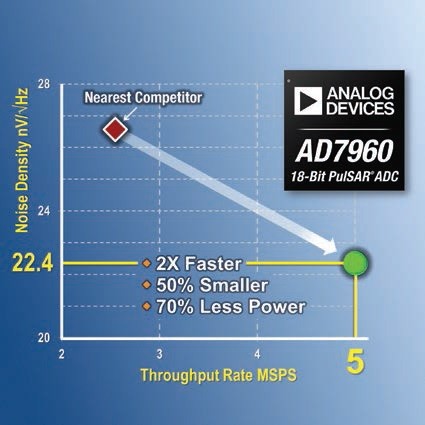

Bez názvu

Nový převodník se rovněž může pochlubit ve své třídě nejnižším šumovým pozadím (22,4 nV/√Hz –vztaženo k plnému vstupnímu rozsahu), což v kombinaci s malými rozměry pouzdra představuje významnou pomoc konstruktérům v jejich snaze splnit prostorové, tepelné, energetické a další klíčové požadavky, které jsou společné systémům s vysokou hustotou kanálů. Kromě A/D převodníku AD7960 společnost Analog Devices představila také 16bitový typ PulSAR AD7961, dosahující vynikajícího odstupu signál/šum 95 dB a integrální nelinearity INL (±0,2 LSB) při rychlosti 5 MS/s.

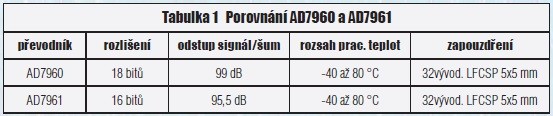

Tabulka 1 Porovnání AD7960 a AD7961

Stáhnout katalogové listy, shlédnout video, objednat vzorky a vývojovou desku mohou zájemci na webové stránce http://www.analog.com/AD7960 a http://www.analog.com/AD7961.

Podporu specialistů Analog Devices na Engineering Zone™je možné získat na odkaze http://ez.analog. com/community/data_converters.

A/D převodníky PulSAR AD7960 a AD7961 jsou vzájemně vývodově slučitelné a nabízejí tudíž cestu zvýšení/ snížení rozlišení mezi 16bitovými a 18bitovými aplikacemi sběru dat v oblasti přístrojové techniky a lékařských zařízení. Oba typy jsou vybaveny všestranným rozhraním LVDS (Low-Voltage Differential Signaling) schopným přenášet data mimo čip rychlostí až 300 MHz. Příslušné vývojové prostředky, jako jsou referenční obvody, vývojové sady a „mezzanine cards FPGA“(Field Programmable Gate Arrays), zahrnují kód HDL (Hardware Description Language) a ovladače pro snadnou integraci s programovatelnými hradlovými poli (FPGA) a podporují rychlejší proces vývoje v jednodušším vývojovém prostředí.

Pro vytvoření úplného signálového řetězce pracujícího s vysokou přesností lze A/D převodník AD7960 použít v součinnosti s operačním zesilovačem nízkého příkonu s výstupem rail-to-rail ADA4897, operačním zesilovačem se vstupem i výstupem rail-to-rail AD8031 a napěťovými referencemi ADR4540 nebo ADR4550.

Více informací poskytne Amtek spol. s r. o.

Vídeňská 125, 619 00 Brno, tel. 547 125 560, fax 547 125 556

Borského 989/1, 152 00 Praha 5, tel. 251 681 111–13, fax 251 681 114

www.amtek.cz
