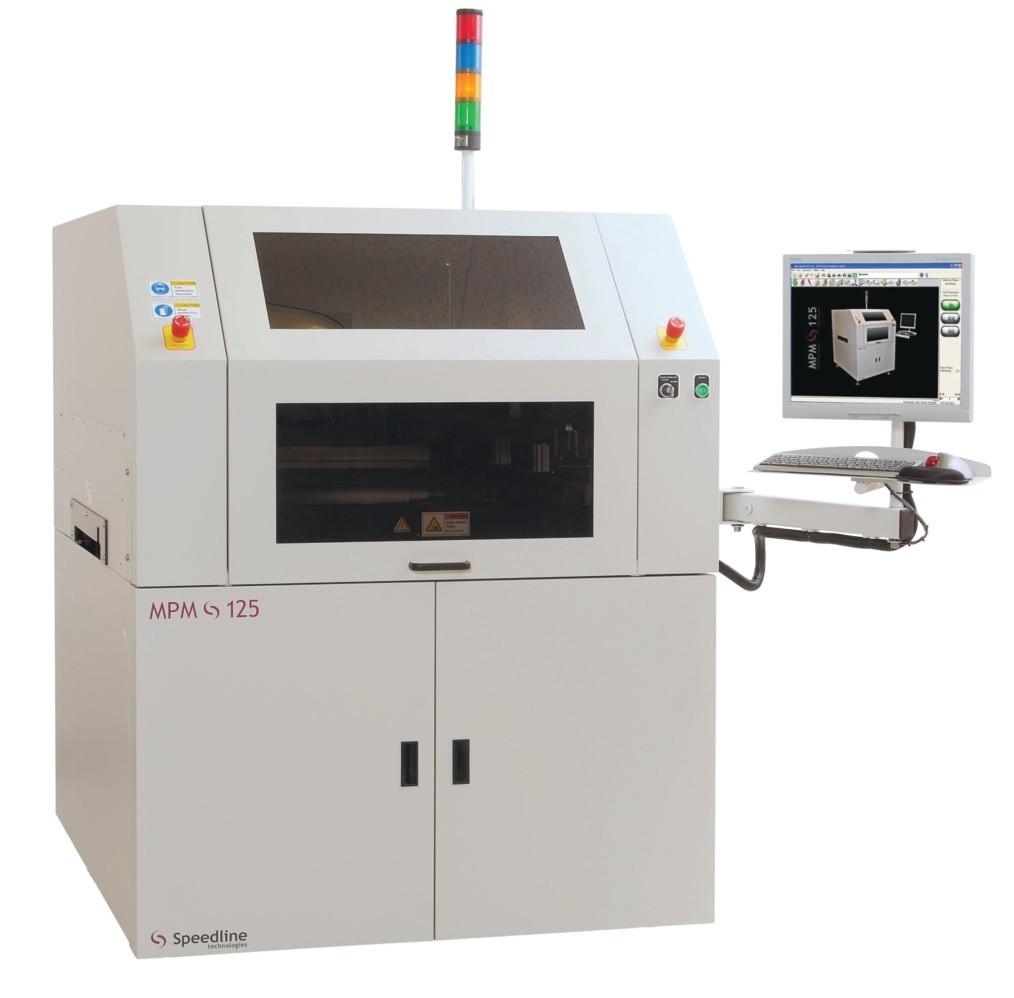

Odborný časopis a portál zaměřený na vývoj a výrobu elektroniky Díky více než 30leté zkušenosti s výrobou sítotiskových zařízení se firmě MPM podařilo spojit v modelu MPM 125 špičkovou a cenově dosažitelnou technologii. Unikátní dosahovaná přesnost ±12,5 mikrometrů při 6 Sigma je výsledkem precizně zkonstruovaného a celistvého sytému. Konstrukce řízení pohybů systémem CANopen, původně vyvinutým (a následně i oceněným) pro větší tiskárny MPM Accela a Momentum, přináší výjimečný výkon s použitou signální komunikací a vysokorychlostním řízením pohybu a to vše v jednoduchém designu.
Nejmodernější digitální kamera s použitím telecentrických čoček s vyspělou optikou a technologií osvětlení přináší nesrovnatelný obrazový výkon jak při zaměřování DPS proti šabloně, tak v rámci kontroly po tisku. Systém transportu desek a patentovaný systém stěrek zvyšují spolehlivost a prodlužují provozuschopnost tiskárny. Tato unikátní technologie má jediný cíl – nízké výrobní náklady bez kompromisu.
MPM 125 zahrnuje i rozšířené kontrolní funkce 2D s patentovanou technologií snímání obrazu CONTRAST, tak i s technologií TEXTURE-BASED s Bridge-Vision® a StencilVision™. Detaily na úrovni jednotlivého plošky je možné sledovat na monitoru a výsledky kontroly všech součástek jsou pro každou DPS zvlášť uloženy jako součást SPC. SPC data umožňují sledovat využití stroje a detailní informace o procesu a v kombinaci se zdokonalenou inspekcí následně i pořizovat a analyzovat data o výrobním procesu vedoucí k jeho zkvalitnění.
Celkově nízkých nákladů lze dosáhnout jedině pokud je vysoký výkon spojen se snadnou obsluhou. Při navrhování MPM 125 jsme pamatovali na vaše operátory, takže je snadné naučit se s ním pracovat. Software Benchmark™ společnosti Speedline Technologies nabízí pohodlné uživatelské rozhraní v dobře známém operačním systému Windows XP®, jehož součástí je průvodce, který poskytuje návod ke všem funkcím, ovladačům i pro opravení systému při potížích.
Nejlepšího výkonu ve své třídě je dosaženo díky použití nejlepší technologie. MPM 125 zahrnuje všechny prvky a subsystémy potřebné k zajištění vysokých výkonů i u součástek se superjemnou roztečí a díky splnění požadavků na tisk bezolovnatých materiálů.
Dvě nezávislé, přímo motorem poháněné šroubovice pro přední a pro zadní stěrku, a integrovaný souhlasný pohyb zajišťují přesně požadovanou sílu přítlaku, bez ohledu na střídání typu, délky či tloušťky stěrek.
Čisticí papír vedený jednoduše shora přes tzv. plenum společně s Venturiho vývěvou, s patentovaným válečkem nanášejícím čistící roztok na papír a s plně softwarovýmovládáním–toto uspořádání přináší výjimečně precizní čistící účinky a úsporu čistícího média.
Pracuje s průmyslově standardními kartušemi, což umožňuje nanesení přesného množství pájecí pasty, lepidla, tavidla či inkoustu v podobě čistého nánosu napříč na šablonu. Dispenser představuje komfortní systém obsluhy pro operátora zahrnující programovatelné objemy dávek, četnosti i umístění pasty.
Rychlá signální komunikace je určena k rychlé kontrole nebo řízení pohybu a je navržena tak, aby dokázala zpracovávat souběžně několik úloh. Jen tak je možné zvýšit výkonnost a redukovat množství použitých drátů a kabelů potřebných k vnitřní komunikaci.
Software Benchmark™ byl navržen tak, aby umožňoval snadnou obsluhu a flexibilní postupy řízení. Nabízí proto intuitivní rozhraní spolu s instruktážními průvodci, kteří vám pomohou s provozními úlohami. Návody, ve kterých najdete postup krok za krokem i s názornými obrázky, usnadňují rychlé nastavení parametrů a rychlé operativní změny.
Podrobnější informace jsou k dispozici u firmy AMTECH v Brně.
