Převzetím firmy Valor získal Mentor Graphics i její dceřinou společnost PCB Matrix, známou svým automatem na vytváření pájecích motivů s potiskem a nepájivou maskou pro knihovny různých návrhových systémů. PCBMatrix si uvědomovala důležitost automatizace procesu generování knihovních prvků pro CAD systémy a propracovala metodu jejich automatizovaného vytváření k dokonalosti.
LP Wizard je nástroj pro generování knihovních prvků do různých návrhových systémů. Knihovním prvkem se rozumí pouzdro součástky pro použití při návrhu DPS, které obsahuje pájecí motiv, potisk a nepájivou masku. Je to také jediný nástroj tohoto druhu, který je schválen IPC, protože umožňuje generovat knihovní prvky v souladu s IPC-7351B. Co je ovšem velmi důležité je rychlost a přesnost, s jakou tento nástroj knihovní prvky vytvoří. V porovnání s klasickým manuálním způsobem lze správné pouzdro součástky vytvořit desetkrát rychleji, a to bez ohledu na zkušenosti pracovníka s navazujícím návrhem DPS.
LP Wizard automaticky vytvoří knihovní prvek podle dostupných dat rozměrů součástky, přičemž je tento prvek podroben důkladné kontrole podle nastavených návrhových pravidel. Tím se výrazně zkrátí doba potřebná pro tvorbu knihovny pouzder součástek.
LP Wizard zahrnuje celkem 4 nástroje (Viewer, Calculator, Librarian a CAD Export), které zjednodušují a automatizují vytváření knihovny i navazující dokumentace.
Prohlížeč knihovních prvků vytvořených pomocí LP Wizard. Umožňuje prohlédnout fyzickou součástku včetně navrženého knihovního prvku podle IPC standardů a včetně všech souvisejících rozměrů. Prohlížeč je volně ke stažení na stránkách (www.mentor.com/go/lpwizard).

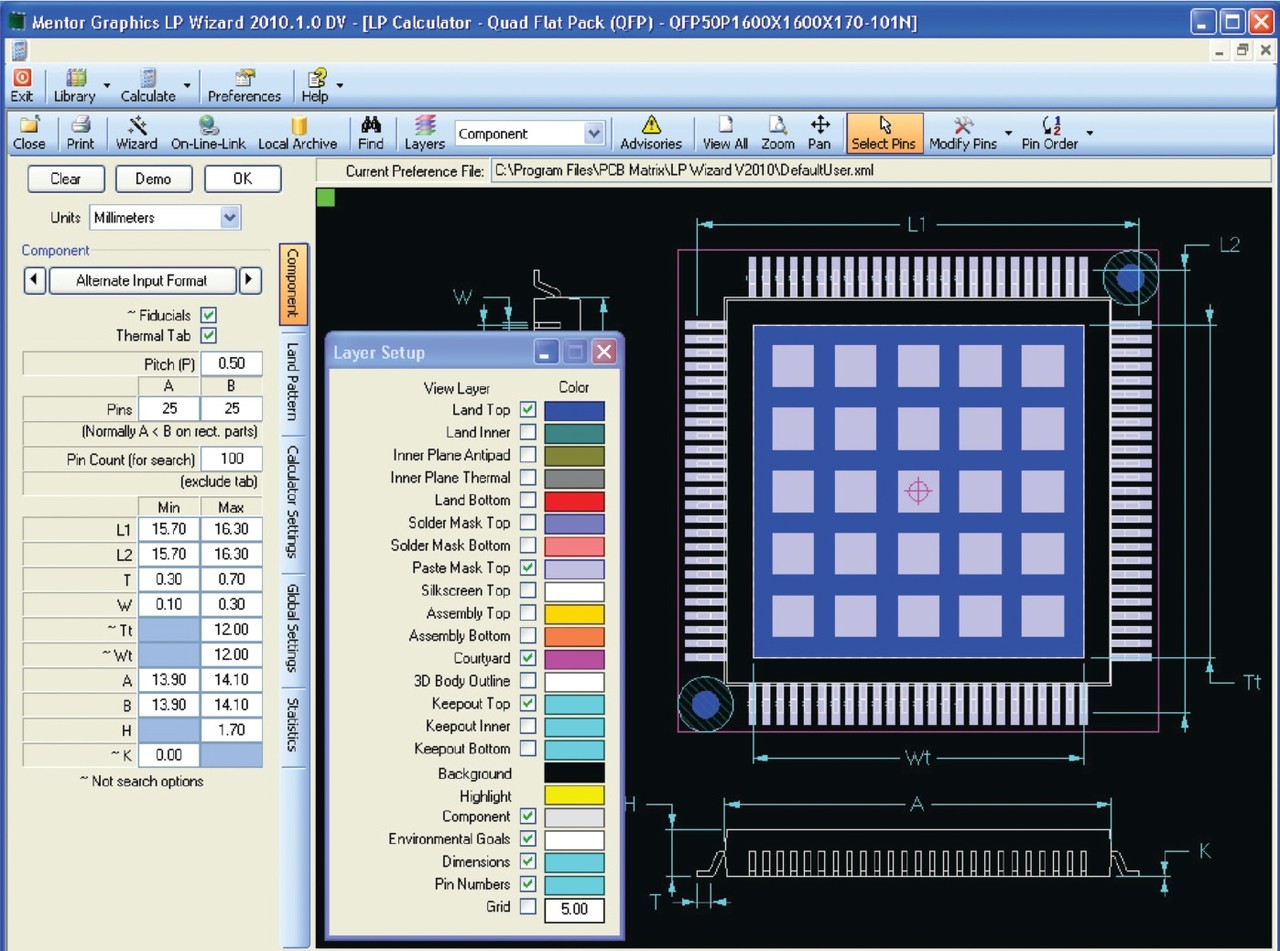

V databázi obsahující tisíce elektronických prvků rychle vyhledá součástku požadovaných rozměrů. Vypočítá geometrii pouzdra přímo z dodaných podkladů (datasheet). Zobrazí rozměry součástky, pouzdro a jeho název. Současně se napojí na nejnovější datasheet uvedený na web stránce výrobce.
Ukládá rozměry součástek a návrhová pravidla knihovny, aby nedocházelo ke zbytečně opakované práci při vytváření nového prvku. K dispozici je více než 10 000 součástek podle IPC v neutrálním formátu (PLB), které jsou připraveny pro export do různých návrhových systémů.
Pomocí LP Wizard se prohledá knihovna standardních pouzder, zda obsahuje pouzdro podle zadaných rozměrů dané součástky. Pokud ano, pak se data tohoto pouzdra exportují do vybraného CAD programu. Pokud se potřebné pouzdro nenajde, potom se v tomto programu vytvoří, včetně potisku a nepájivé masky, a zkontroluje se správnost nastavených návrhových pravidel. Vytvořená data se dále exportují do CAD programu, kde je lze uložit do knihovny.
Export knihovních prvků zahrnuje všechny hlavní návrhové systémy DPS, jako jsou Altium, Allegro, Board Station, CADSTAR, CR-5000, Eagle, Expedition, McCAD, OrCAD, P-CAD, PADS, Pantheon, Pulsonix, Ultiboard.
30denní zkušební verze je k dispozici ke stažení na:
http://www.mentor.com/products/pcb-system-design/library-tools/lpwizard/
