Nové testery RGB laserů od HIOKI

DPS 5/2017 | Články
Autor: Testovací technika

Japonská společnost HIOKI představila trojici nových přístrojů, speciálně navržených pro testování světelných zdrojů, využívajících výhradně RGB lasery − tj. lasery vyzařující široké spektrum barev kombinací tří základních barev (červená − R, zelená − G a modrá − B) v různých poměrech. Jedná se o model TM6102 pro měření intenzity osvětlení/ozáření ([lx]/ [W/m²]), model TM6103 pro měření jasu/záře ([cd/m²]/[W/s.r.m²]) a model TM6104 pro měření světelného toku / optického výkonu ([lm]/[mW]). Měření je u všech tří modelů založeno na vlastní metodě stanovení diskrétní centroidní vlnové délky a optického výkonu vyvinuté výrobcem a kombinující výhody optických spektrálních analyzátorů (přesnost a komplexnost měření) a kolorimetrů (snadné použití).

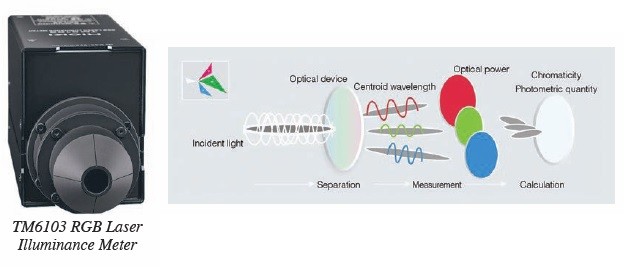

Tato metoda umožňuje přesné stanovení chromatičnosti a díky tomu adekvátní nastavení vyvážení bílé světelného zdroje – RGB laseru – pomocí rozkladu bílého světla do jeho R, G a B složek a následně simultánním změřením jejich centroidních vlnových délek a optického výkonu. Z těchto dvou veličin je poté výpočtem stanoveno celkem 11 parametrů detailně charakterizujících analyzovaný světelný zdroj. V porovnání s tradičním postupem měření dosud hojně využívaných LED světelných zdrojů, kdy je zdrojem vyzařováno bílé světlo o dané chromatičnosti a následně je upravováno vyvážení bílé na základě měření iluminometrem, je touto novou metodou eliminována chyba měření způsobující, že světlo o stejné hodnotě chromatičnosti může být v případě RGB laserů vnímáno lidským okem jako různé barvy.

Nové testery RGB laserů od HIOKI

Užitečným pomocníkem u těchto nových přístrojů je unikátní vestavěná funkce od HIOKI − White Balance Navigation výrazně redukující čas potřebný k testování a nastavení světelného zdroje. Stačí pouze zadat požadované hodnoty chromatičnosti (x, y) a jasu [lx] společně s tolerancemi obou parametrů a následně již pouze měnit záření testovaného RGB laseru tak, aby vyhověl zadaným tolerancím. Všechny tři modely jsou vybaveny montážními závity na spodní a zadní straně, takže mohu být připevněny jak na vodorovné ploše, tak na svislých stěnách. Zároveň jsou vybaveny synchronizační funkcí nezbytnou pro vícebodové testování. Přístroje jsou standardně dodávány s LAN komunikačním rozhraním, ovládání je možné pouze tímto způsobem – nejsou vybaveny displejem.

Podrobnější informace o těchto novinkách HIOKI získáte u společnosti TESTOVACÍ TECHNIKA s. r. o., autorizovaného distributora výrobce v ČR a na Slovensku, nebo přímo na webu výrobce www.hioki.com.
