Součástky na desky. Nové termokamery FLIR nejlépe na stůl

DPS 5/2017 | Články
Autor: Ing. Jan Robenek

Měření teploty může mít mnoho podob. V případě termokamer FLIR se bude např. jednat o šikovné příslušenství pro chytré telefony, doplňky nesené přímo drony, čidla napevno osazovaná třeba ve vlacích, kapesní modely vybavené displejem a také rozhraním Wi-Fi a samozřejmě též měřicí techniku profi třídy. Vybraným novinkám výrobce pro letošní rok jsme se věnovali v [1]. Práce s nimi přináší užitek, předchází možným problémům a může být i zdrojem zábavy. Vezmeme, zamíříme a jednoduše odečítáme výsledky.

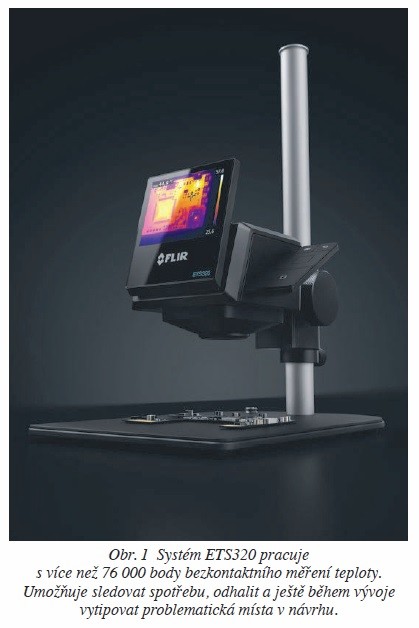

Obr. 1 Systém ETS320 pracuje s více než 76 000 body bezkontaktního měření teploty. Umožňuje sledovat spotřebu, odhalit a ještě během vývoje vytipovat problematická místa v návrhu.

Osvobodí ruce vývojáře

Každé odvětví má svá specifika a výjimkou nebude ani elektronický průmysl včetně svých desek plošných spojů a součástek na nich osazených – velkých, ale i těch malých. Ve snaze zjednodušit vývojářům testování proto společnost FLIR navrhla a koncem dubna představila ještě jedno řešení [2], [3].

Vychází přitom z poznatku, že spoustu práce vykonáme právě za stolem, tak proč kameru „neposadit“ přímo na něj. Co je dobré pro mikroskopy, musí přece fungovat i při detailním zkoumání teploty. A tak první novinka svého druhu, „Thermal Imaging System for Electronics Testing“ s označením ETS320 – viz obr. 1, dostala pevný a zároveň i stavitelný stojan a také Li-ion baterii nabíjenou přímo v kameře, která při pokojové teplotě a za předpokladu běžného používání vydrží zhruba čtyři hodiny provozu. Displej má úhlopříčku tři palce a v případě rozhraní výrobce zůstává u tradičního USB. Na počítači proto vyřešíme detailní analýzu, záznamy, ale třeba i hlášení.

V kontaktu pouze se stolem

Oblíbený pojem „hands-free“, se kterým dnes běžně pracujeme, zde nabývá nového rozměru. A nejen to. Bezkontaktní systém měření pracuje v rámci spektrálního rozsahu od 7,5 až do 13,0 μm s rozlišením 320 × 240 pixelů svého infračerveného detektoru, tzn. využije 76 800 bodů, spolu s přesností ±3 °C. Vykáže FOV (Field of View) 45° × 34°, teplotní citlivost – parametr NETD menší než 0,06 °C a postačovat by mohl i jeho rozsah až do 250 °C.

Rozměry kamery činí 22 × 15 × 30 cm, samotného bodu pak již od 170 μm a obrázek si o všem uděláte rovněž z krátkého videa zveřejněného v [3]. S možnostmi nové stolní termokamery ETS320 se blíže seznámíte i na stránkách společnosti FLIR v [4].

ODKAZY

[1] Se žhavými novinkami FLIR pro rok 2017 se nespálíte, DPS Elektronika od A do Z, č. 2/2017, str. 60–62

[2] FLIR Systems Launches FLIR ETS320 Thermal Imaging Camera for Electronics Development and Testing, http://investors.flir.com/releasedetail.cfm?ReleaseID=1022471

[3] Máme volné ruce: termokamery ETS320 přímo na stůl vývojáře, http://www.dps-az.cz/mereni/novinky/id:41960/mame-volne-ruce-termokamery-ets320-primo-nastul-vyvojare

[4] Thermal Imaging System for Electronics Testing, FLIR ETS320, www.flir.com/ETS320
